12.10 Maßzeichnungen Anschlusseinheit Version 3G
Endress+Hauser
3
4
112,6
68,6
42,6
0
134 53,5

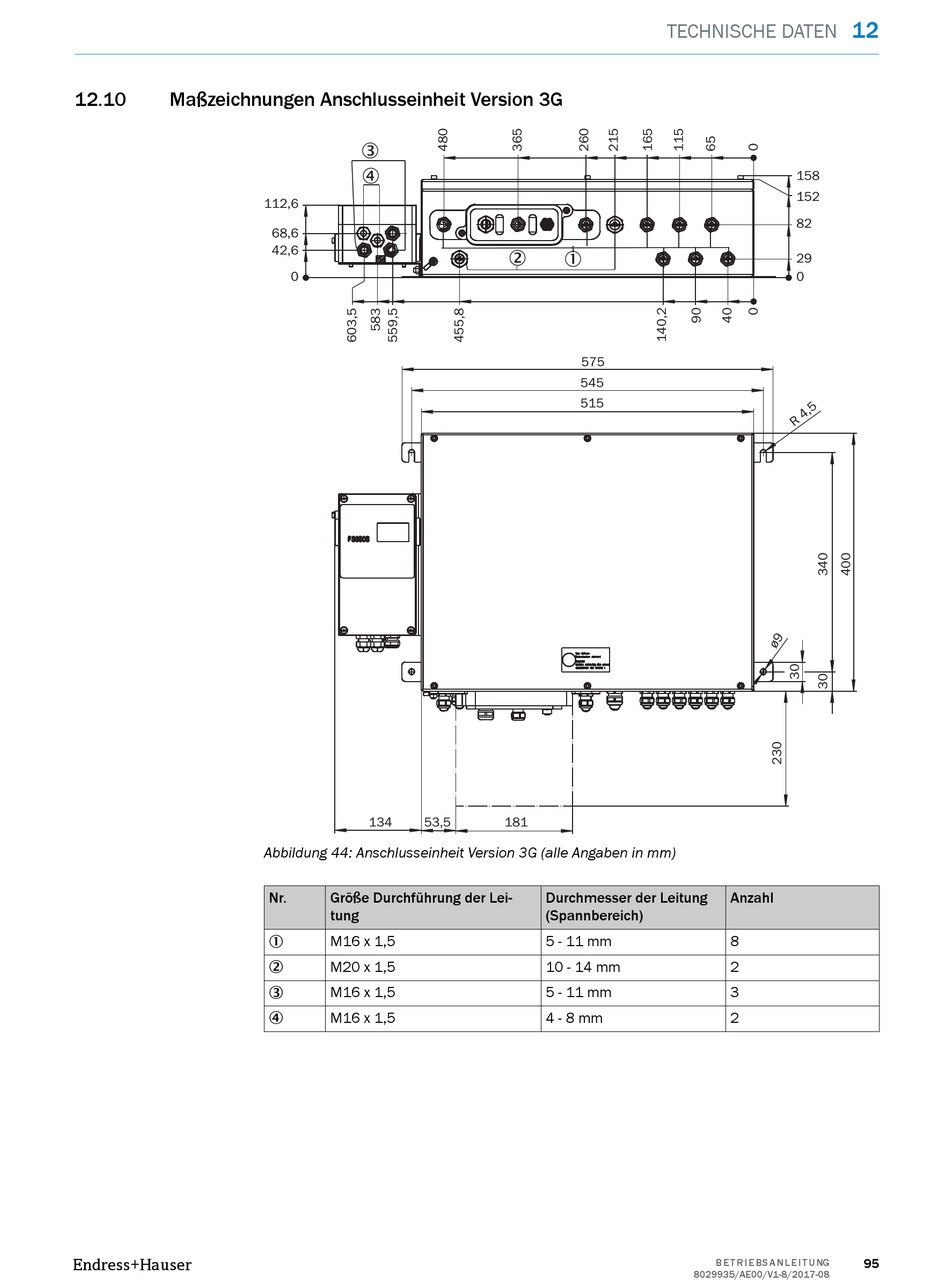

Abbildung 44: Anschlusseinheit Version 3G (alle Angaben in mm)
Nr. Größe Durchführung der Lei‐
tung
M16 x 1,5
1
M20 x 1,5
2
M16 x 1,5
3
M16 x 1,5
4
TECHNISCHE DATEN
2
1
575
545
515
181
Durchmesser der Leitung
(Spannbereich)
5 - 11 mm
10 - 14 mm
5 - 11 mm
4 - 8 mm
12
158
152
82
29
0
Anzahl
8
2
3
2
