9
INSTANDHALTUNG
9.10 Sendelampe erneuern
B E T R I E B S A N L E I T U N G
72
8029935/AE00/V1-8/2017-08
1

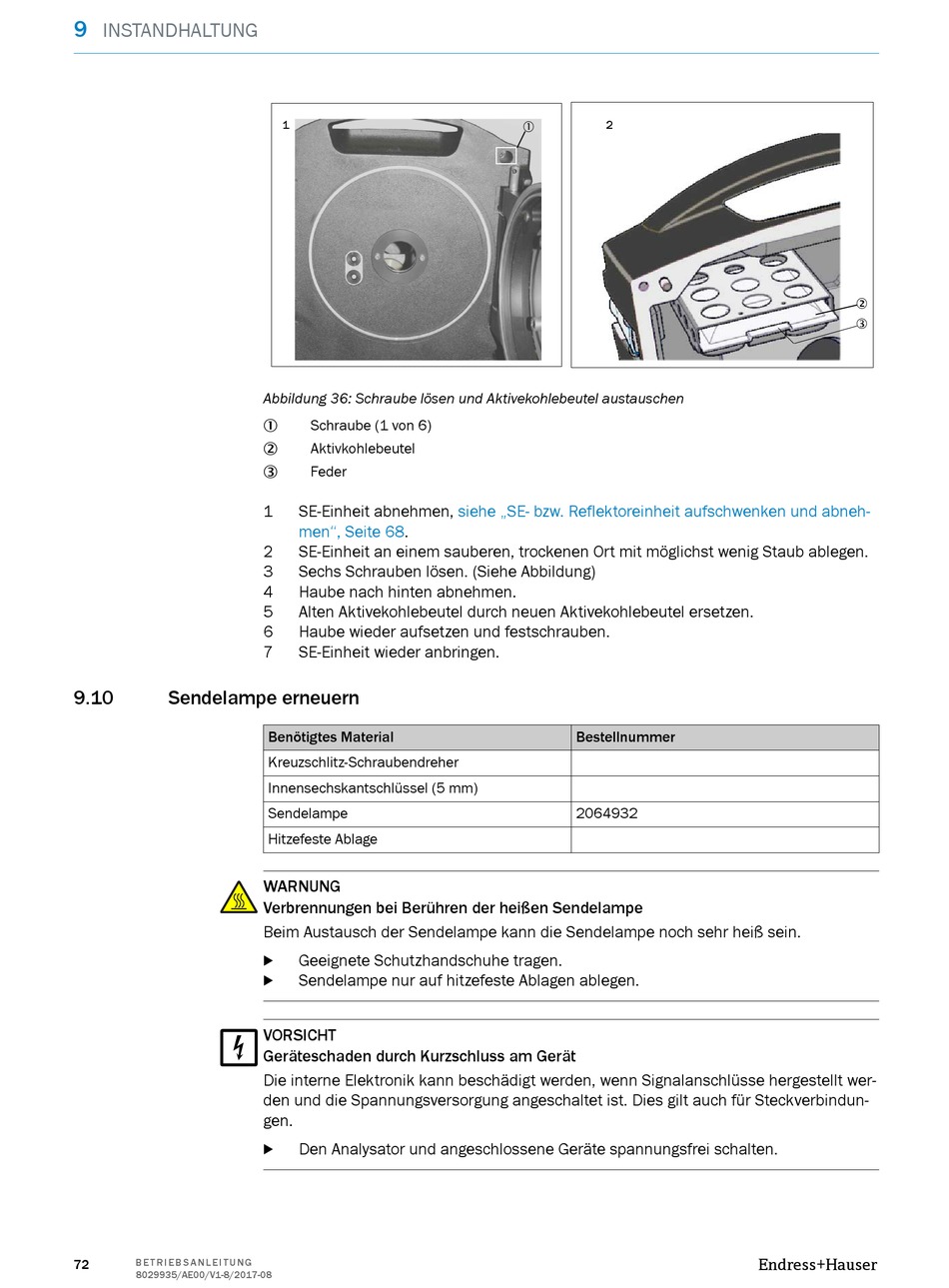

Abbildung 36: Schraube lösen und Aktivekohlebeutel austauschen
Schraube (1 von 6)
1
Aktivkohlebeutel
2
Feder
3
1 SE-Einheit abnehmen,
men", Seite 68.
2 SE-Einheit an einem sauberen, trockenen Ort mit möglichst wenig Staub ablegen.
3 Sechs Schrauben lösen. (Siehe Abbildung)
4 Haube nach hinten abnehmen.
5 Alten Aktivekohlebeutel durch neuen Aktivekohlebeutel ersetzen.
6 Haube wieder aufsetzen und festschrauben.
7 SE-Einheit wieder anbringen.
Benötigtes Material
Kreuzschlitz-Schraubendreher
Innensechskantschlüssel (5 mm)
Sendelampe
Hitzefeste Ablage
WARNUNG
Verbrennungen bei Berühren der heißen Sendelampe
Beim Austausch der Sendelampe kann die Sendelampe noch sehr heiß sein.
Geeignete Schutzhandschuhe tragen.
b
Sendelampe nur auf hitzefeste Ablagen ablegen.
b
VORSICHT
Geräteschaden durch Kurzschluss am Gerät
Die interne Elektronik kann beschädigt werden, wenn Signalanschlüsse hergestellt wer‐
den und die Spannungsversorgung angeschaltet ist. Dies gilt auch für Steckverbindun‐
gen.
Den Analysator und angeschlossene Geräte spannungsfrei schalten.
b
2
1
siehe „SE- bzw. Reflektoreinheit aufschwenken und abneh‐
Bestellnummer
2064932
2
3
