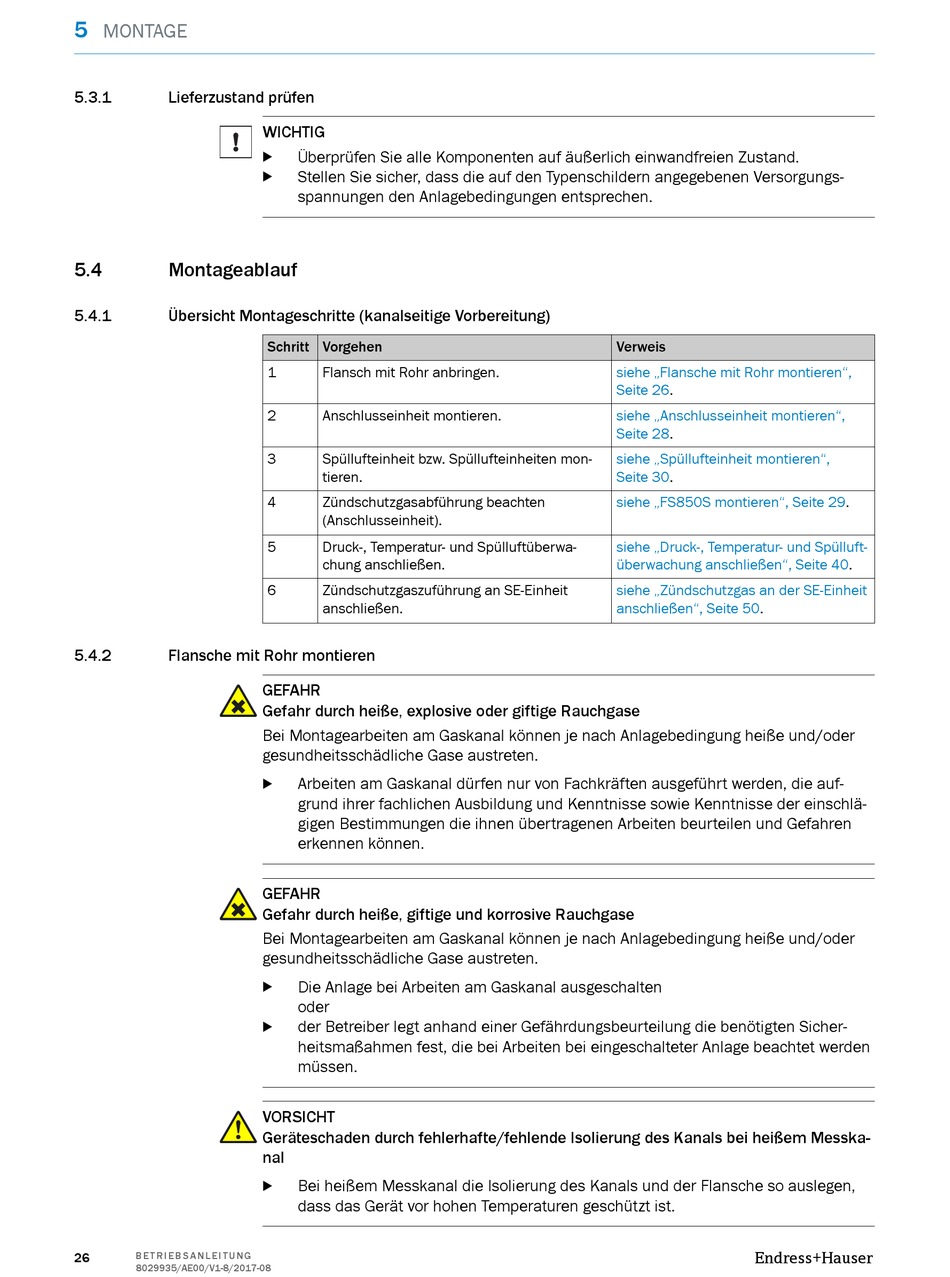

5
MONTAGE
5.3.1
Lieferzustand prüfen
5.4
Montageablauf
5.4.1
Übersicht Montageschritte (kanalseitige Vorbereitung)
5.4.2
Flansche mit Rohr montieren
B E T R I E B S A N L E I T U N G
26
8029935/AE00/V1-8/2017-08
WICHTIG
Überprüfen Sie alle Komponenten auf äußerlich einwandfreien Zustand.
b
Stellen Sie sicher, dass die auf den Typenschildern angegebenen Versorgungs‐
b
spannungen den Anlagebedingungen entsprechen.
Schritt Vorgehen
1
Flansch mit Rohr anbringen.
2
Anschlusseinheit montieren.
3
Spüllufteinheit bzw. Spüllufteinheiten mon‐
tieren.
4
Zündschutzgasabführung beachten
(Anschlusseinheit).
5
Druck-, Temperatur- und Spülluftüberwa‐
chung anschließen.
6
Zündschutzgaszuführung an SE-Einheit
anschließen.
GEFAHR
Gefahr durch heiße, explosive oder giftige Rauchgase
Bei Montagearbeiten am Gaskanal können je nach Anlagebedingung heiße und/oder
gesundheitsschädliche Gase austreten.
Arbeiten am Gaskanal dürfen nur von Fachkräften ausgeführt werden, die auf‐
b
grund ihrer fachlichen Ausbildung und Kenntnisse sowie Kenntnisse der einschlä‐
gigen Bestimmungen die ihnen übertragenen Arbeiten beurteilen und Gefahren
erkennen können.
GEFAHR
Gefahr durch heiße, giftige und korrosive Rauchgase
Bei Montagearbeiten am Gaskanal können je nach Anlagebedingung heiße und/oder
gesundheitsschädliche Gase austreten.
Die Anlage bei Arbeiten am Gaskanal ausgeschalten
b
oder
der Betreiber legt anhand einer Gefährdungsbeurteilung die benötigten Sicher‐
b
heitsmaßahmen fest, die bei Arbeiten bei eingeschalteter Anlage beachtet werden
müssen.
VORSICHT
Geräteschaden durch fehlerhafte/fehlende Isolierung des Kanals bei heißem Messka‐
nal
Bei heißem Messkanal die Isolierung des Kanals und der Flansche so auslegen,
b
dass das Gerät vor hohen Temperaturen geschützt ist.
Verweis
siehe „Flansche mit Rohr montieren",
Seite
26.
siehe „Anschlusseinheit montieren",
Seite
28.
siehe „Spüllufteinheit montieren",
Seite
30.
siehe „FS850S montieren", Seite
siehe „Druck-, Temperatur- und Spülluft‐
überwachung anschließen", Seite
siehe „Zündschutzgas an der SE-Einheit
anschließen", Seite
50.
Endress+Hauser
29.
40.
