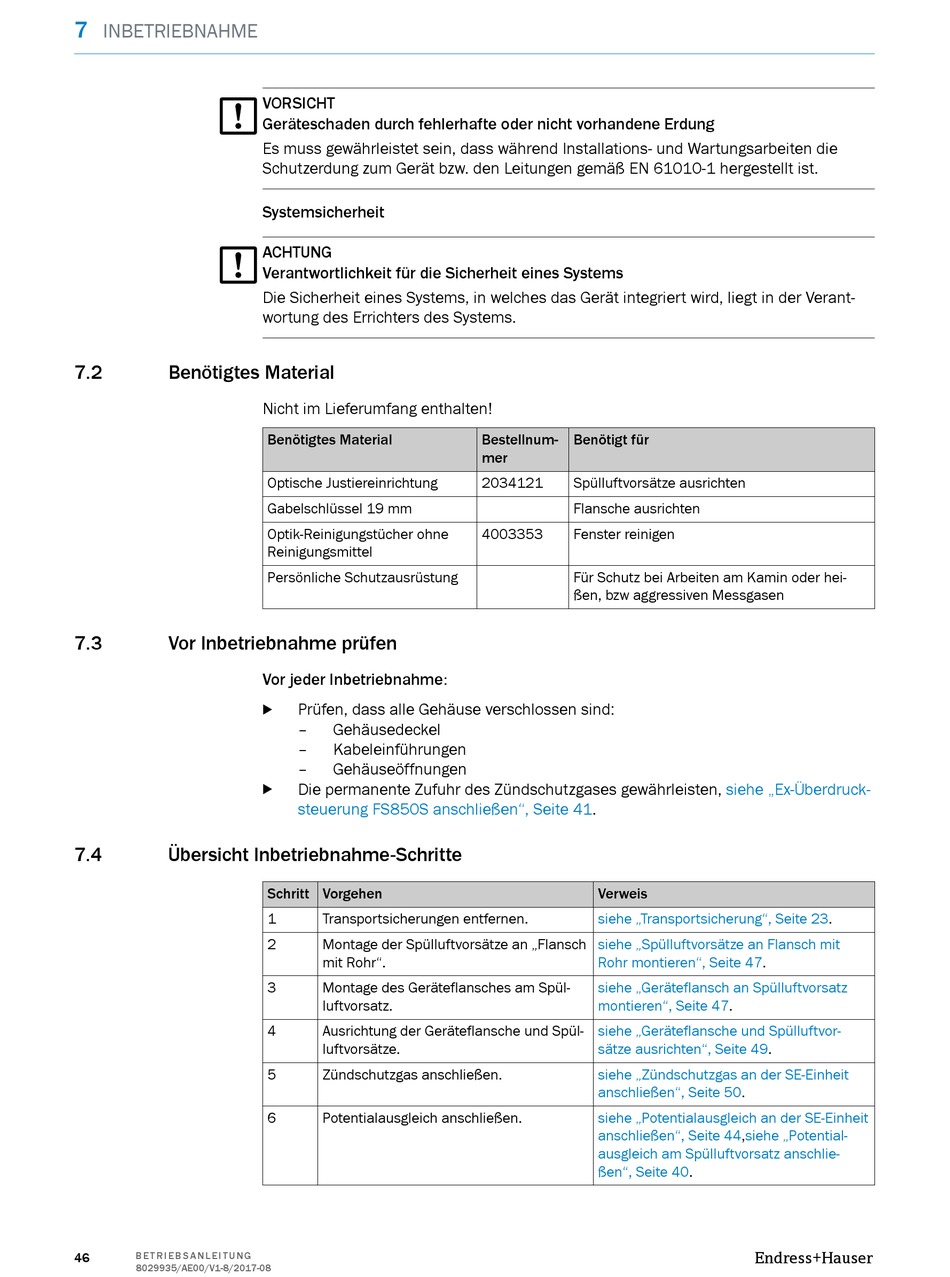

Endress+Hauser GM32 Ex Betriebsanleitung Seite 46

7
INBETRIEBNAHME
7.2 Benötigtes Material
7.3 Vor Inbetriebnahme prüfen
7.4 Übersicht Inbetriebnahme-Schritte
B E T R I E B S A N L E I T U N G
46
8029935/AE00/V1-8/2017-08
VORSICHT
Geräteschaden durch fehlerhafte oder nicht vorhandene Erdung
Es muss gewährleistet sein, dass während Installations- und Wartungsarbeiten die
Schutzerdung zum Gerät bzw. den Leitungen gemäß EN 61010-1 hergestellt ist.
Systemsicherheit
ACHTUNG
Verantwortlichkeit für die Sicherheit eines Systems
Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verant‐
wortung des Errichters des Systems.
Nicht im Lieferumfang enthalten!
Benötigtes Material
Optische Justiereinrichtung
Gabelschlüssel 19 mm
Optik-Reinigungstücher ohne
Reinigungsmittel
Persönliche Schutzausrüstung
Vor jeder Inbetriebnahme:
Prüfen, dass alle Gehäuse verschlossen sind:
b
– Gehäusedeckel
– Kabeleinführungen
– Gehäuseöffnungen
Die permanente Zufuhr des Zündschutzgases gewährleisten,
b
steuerung FS850S anschließen", Seite
Schritt Vorgehen
1 Transportsicherungen entfernen.
2 Montage der Spülluftvorsätze an „Flansch
mit Rohr".
3 Montage des Geräteflansches am Spül‐
luftvorsatz.
4 Ausrichtung der Geräteflansche und Spül‐
luftvorsätze.
5 Zündschutzgas anschließen.
6 Potentialausgleich anschließen.
Bestellnum‐ Benötigt für
mer
2034121 Spülluftvorsätze ausrichten
Flansche ausrichten
4003353 Fenster reinigen
Für Schutz bei Arbeiten am Kamin oder hei‐
ßen, bzw aggressiven Messgasen
41.
Verweis
siehe „Transportsicherung", Seite
siehe „Spülluftvorsätze an Flansch mit
Rohr montieren", Seite
siehe „Geräteflansch an Spülluftvorsatz
montieren", Seite
siehe „Geräteflansche und Spülluftvor‐
sätze ausrichten", Seite
siehe „Zündschutzgas an der SE-Einheit
anschließen", Seite
siehe „Potentialausgleich an der SE-Einheit
anschließen", Seite 44,siehe „Potential‐
ausgleich am Spülluftvorsatz anschlie‐
ßen", Seite
siehe „Ex-Überdruck‐
23.
47.
47.
49.
50.
40.
