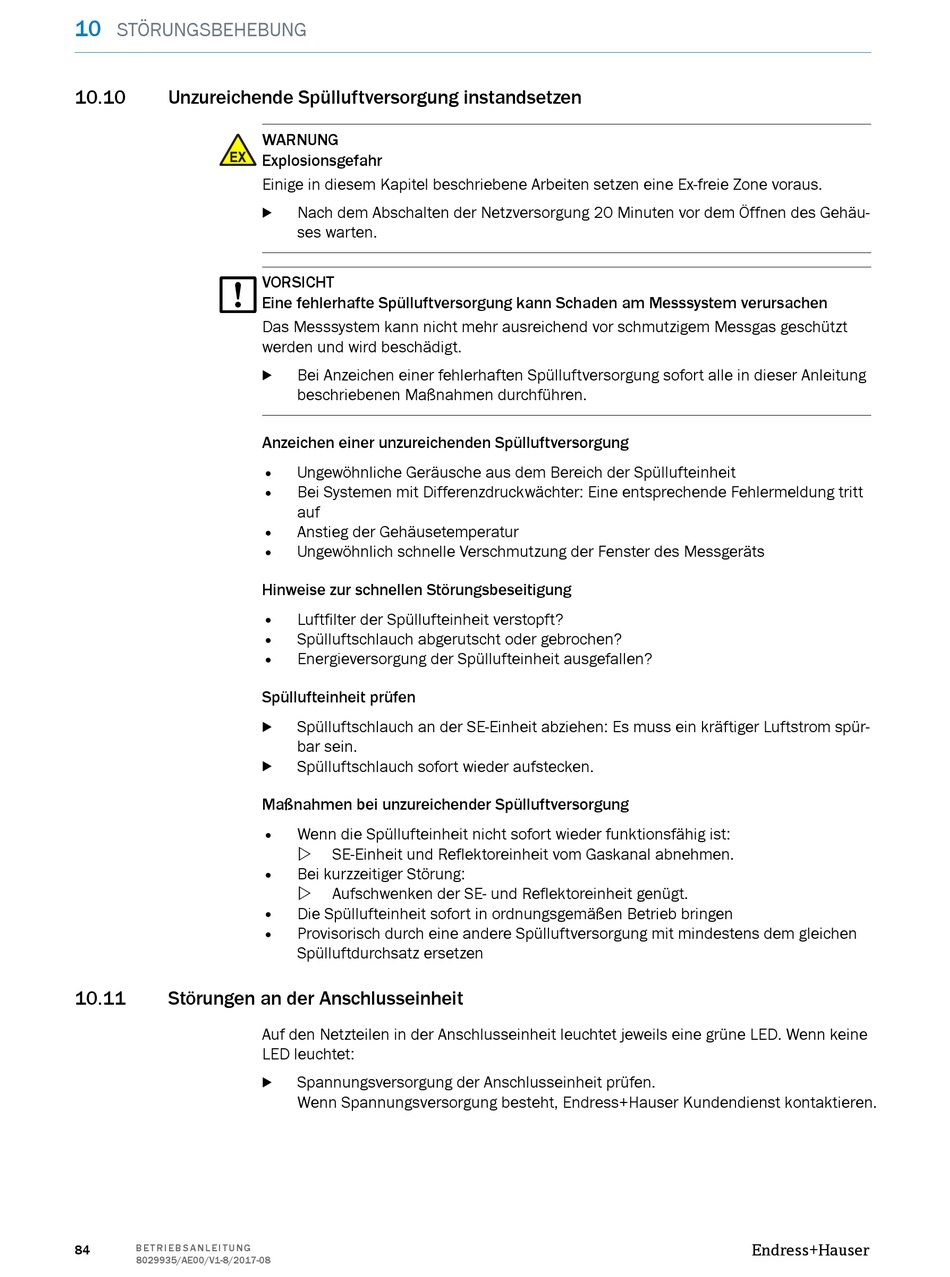

Endress+Hauser GM32 Ex Betriebsanleitung Seite 84

10
STÖRUNGSBEHEBUNG
10.10 Unzureichende Spülluftversorgung instandsetzen
10.11 Störungen an der Anschlusseinheit
B E T R I E B S A N L E I T U N G
84
8029935/AE00/V1-8/2017-08
WARNUNG
Explosionsgefahr
Einige in diesem Kapitel beschriebene Arbeiten setzen eine Ex-freie Zone voraus.
Nach dem Abschalten der Netzversorgung 20 Minuten vor dem Öffnen des Gehäu‐
b
ses warten.
VORSICHT
Eine fehlerhafte Spülluftversorgung kann Schaden am Messsystem verursachen
Das Messsystem kann nicht mehr ausreichend vor schmutzigem Messgas geschützt
werden und wird beschädigt.
Bei Anzeichen einer fehlerhaften Spülluftversorgung sofort alle in dieser Anleitung
b
beschriebenen Maßnahmen durchführen.
Anzeichen einer unzureichenden Spülluftversorgung
• Ungewöhnliche Geräusche aus dem Bereich der Spüllufteinheit
• Bei Systemen mit Differenzdruckwächter: Eine entsprechende Fehlermeldung tritt
auf
• Anstieg der Gehäusetemperatur
• Ungewöhnlich schnelle Verschmutzung der Fenster des Messgeräts
Hinweise zur schnellen Störungsbeseitigung
• Luftfilter der Spüllufteinheit verstopft?
• Spülluftschlauch abgerutscht oder gebrochen?
• Energieversorgung der Spüllufteinheit ausgefallen?
Spüllufteinheit prüfen
Spülluftschlauch an der SE-Einheit abziehen: Es muss ein kräftiger Luftstrom spür‐
b
bar sein.
Spülluftschlauch sofort wieder aufstecken.
b
Maßnahmen bei unzureichender Spülluftversorgung
• Wenn die Spüllufteinheit nicht sofort wieder funktionsfähig ist:
w SE-Einheit und Reflektoreinheit vom Gaskanal abnehmen.
• Bei kurzzeitiger Störung:
w Aufschwenken der SE- und Reflektoreinheit genügt.
• Die Spüllufteinheit sofort in ordnungsgemäßen Betrieb bringen
• Provisorisch durch eine andere Spülluftversorgung mit mindestens dem gleichen
Spülluftdurchsatz ersetzen
Auf den Netzteilen in der Anschlusseinheit leuchtet jeweils eine grüne LED. Wenn keine
LED leuchtet:
Spannungsversorgung der Anschlusseinheit prüfen.
b
Wenn Spannungsversorgung besteht, Endress+Hauser Kundendienst kontaktieren.
