Endress+Hauser GM32 Ex Betriebsanleitung Seite 96

12
TECHNISCHE DATEN
12.11 Maßzeichungen Montageflansch DN100
12.12 Maßzeichnung Wetterschutzhaube SE-Einheit
12.13 Technische Daten Überdruckkapselungssystem
12.13.1 Technische Daten Zündschutzgas
B E T R I E B S A N L E I T U N G
96
8029935/AE00/V1-8/2017-08
3
8
14
240 / 500 / 1.000

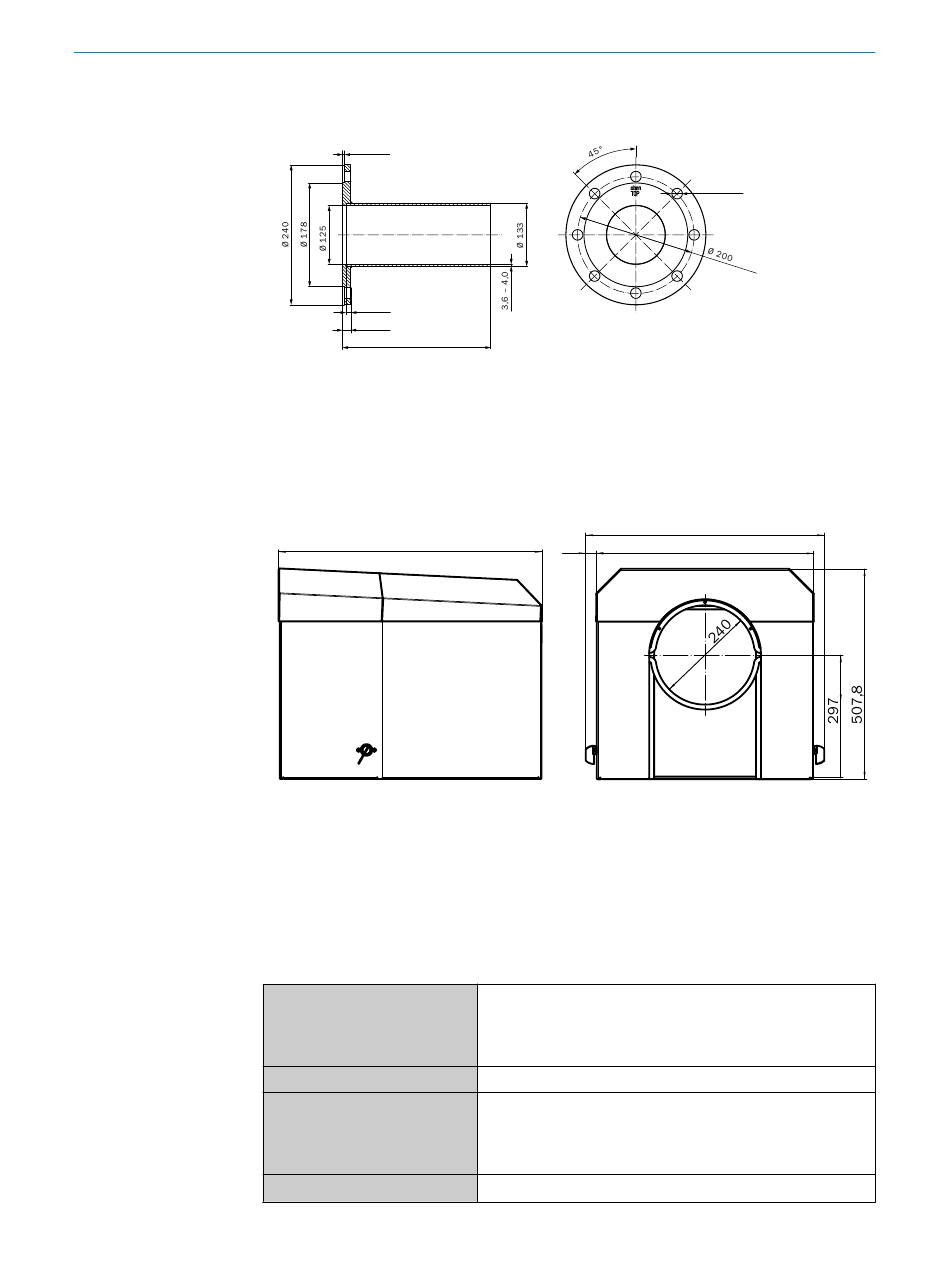

Abbildung 45: Montageflansch DN100 (alle Angaben in mm)
Wetterschutzhaube für Sende-Empfangseinheit
636,4
Abbildung 46: Wetterschutzhaube für Sende-Empfangseinheit (alle Angaben in mm)
Zündschutzgas
Tabelle 19: Technische Daten Zündschutzgas
Zündschutzgas
Anschlüsse
• Eintritt
• Austritt
25,2
Druckluft der Klasse 533 nach ISO 8573-1
Feststoffe 40 µm (Klasse 1)
Drucktaupunkt ≤ 20 °C (Klasse 3)
Ölqualität ≤ 0,01 mg/m3 (Klasse 1)
• Gewinde G 3/8"
oder
• Schlauchanschluss für 8 mm Durchmesser
Gewinde G 1"
Ø 18
576,3
525,8
Endress+Hauser
