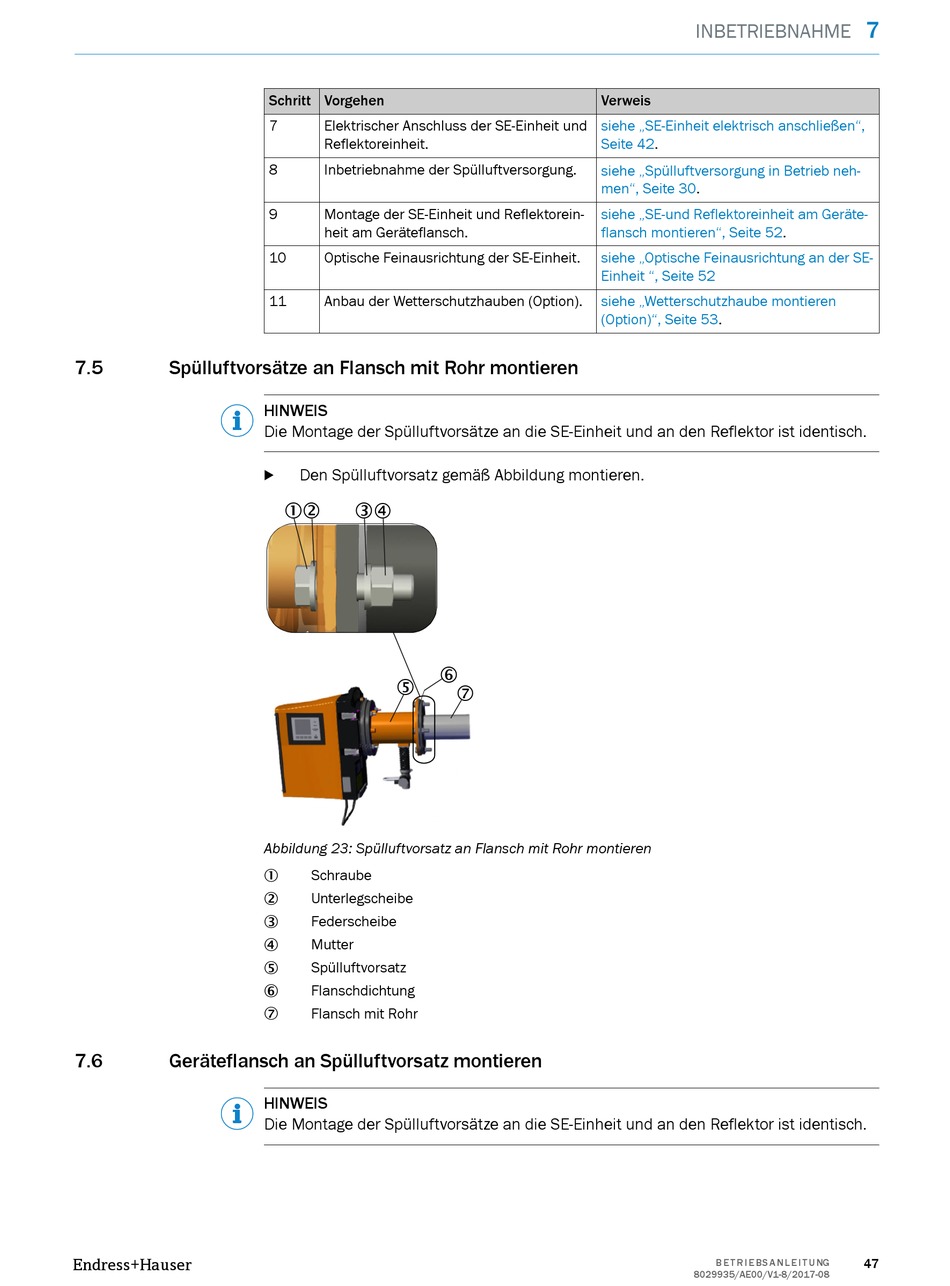

7.5 Spülluftvorsätze an Flansch mit Rohr montieren
7.6 Geräteflansch an Spülluftvorsatz montieren
Endress+Hauser
Schritt Vorgehen
7 Elektrischer Anschluss der SE-Einheit und
Reflektoreinheit.
8 Inbetriebnahme der Spülluftversorgung.
9 Montage der SE-Einheit und Reflektorein‐
heit am Geräteflansch.
10 Optische Feinausrichtung der SE-Einheit.
11 Anbau der Wetterschutzhauben (Option).
HINWEIS
Die Montage der Spülluftvorsätze an die SE-Einheit und an den Reflektor ist identisch.
Den Spülluftvorsatz gemäß Abbildung montieren.
b
12 3 4
6
5
Abbildung 23: Spülluftvorsatz an Flansch mit Rohr montieren
Schraube
1
Unterlegscheibe
2
Federscheibe
3
Mutter
4
Spülluftvorsatz
5
Flanschdichtung
6
Flansch mit Rohr
7
HINWEIS
Die Montage der Spülluftvorsätze an die SE-Einheit und an den Reflektor ist identisch.
Verweis
siehe „SE-Einheit elektrisch anschließen",
Seite
siehe „Spülluftversorgung in Betrieb neh‐
men", Seite
siehe „SE-und Reflektoreinheit am Geräte‐
flansch montieren", Seite
siehe „Optische Feinausrichtung an der SE-
Einheit ", Seite 52
siehe „Wetterschutzhaube montieren
(Option)", Seite
7
INBETRIEBNAHME
42.
30.
52.
53.
