6.9 Energieversorgung vorbereiten
Endress+Hauser

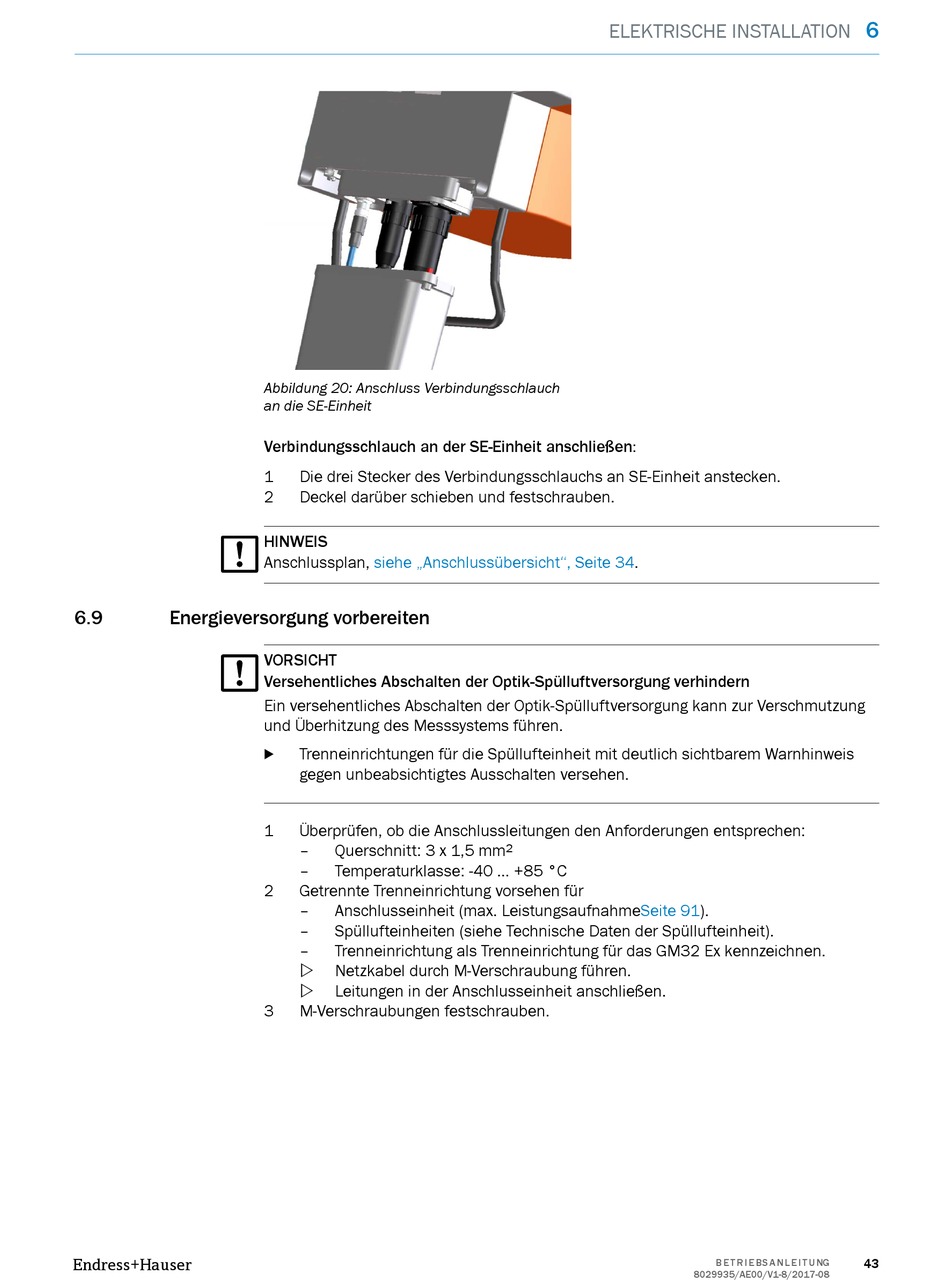

Abbildung 20: Anschluss Verbindungsschlauch
an die SE-Einheit
Verbindungsschlauch an der SE-Einheit anschließen:
1 Die drei Stecker des Verbindungsschlauchs an SE-Einheit anstecken.
2 Deckel darüber schieben und festschrauben.
HINWEIS
Anschlussplan, siehe „Anschlussübersicht", Seite
VORSICHT
Versehentliches Abschalten der Optik-Spülluftversorgung verhindern
Ein versehentliches Abschalten der Optik-Spülluftversorgung kann zur Verschmutzung
und Überhitzung des Messsystems führen.
Trenneinrichtungen für die Spüllufteinheit mit deutlich sichtbarem Warnhinweis
b
gegen unbeabsichtigtes Ausschalten versehen.
1 Überprüfen, ob die Anschlussleitungen den Anforderungen entsprechen:
– Querschnitt: 3 x 1,5 mm
– Temperaturklasse: -40 ... +85 °C
2 Getrennte Trenneinrichtung vorsehen für
– Anschlusseinheit (max.
– Spüllufteinheiten (siehe Technische Daten der Spüllufteinheit).
– Trenneinrichtung als Trenneinrichtung für das GM32 Ex kennzeichnen.
w Netzkabel durch M-Verschraubung führen.
w Leitungen in der Anschlusseinheit anschließen.
3 M-Verschraubungen festschrauben.
ELEKTRISCHE INSTALLATION
34.
2
LeistungsaufnahmeSeite 91).
6
