Endress+Hauser GM32 Ex Betriebsanleitung Seite 18

3
PRODUKTBESCHREIBUNG
1
2
3
5

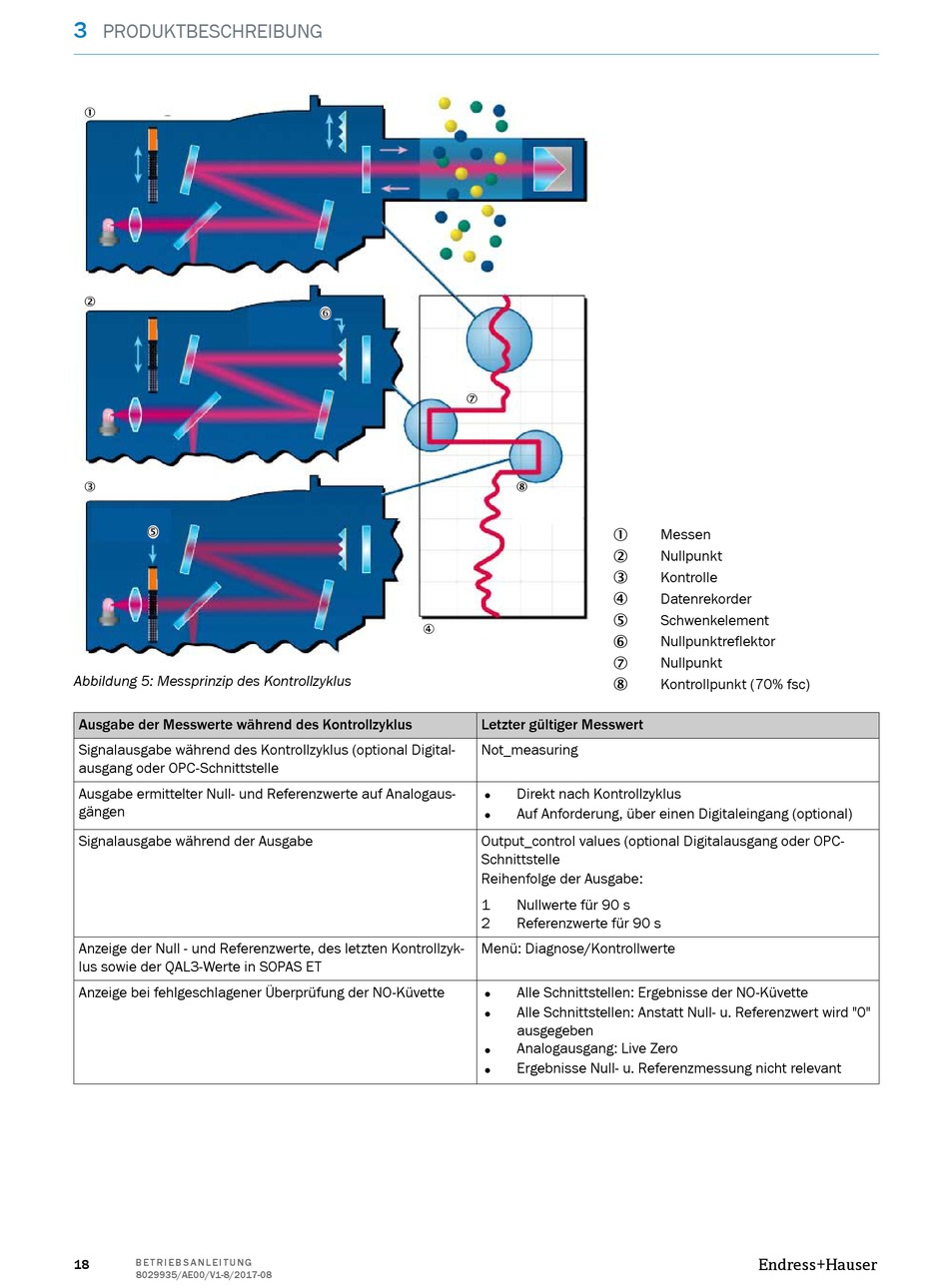

Abbildung 5: Messprinzip des Kontrollzyklus
Ausgabe der Messwerte während des Kontrollzyklus
Signalausgabe während des Kontrollzyklus (optional Digital‐
ausgang oder OPC-Schnittstelle
Ausgabe ermittelter Null- und Referenzwerte auf Analogaus‐
gängen
Signalausgabe während der Ausgabe
Anzeige der Null - und Referenzwerte, des letzten Kontrollzyk‐
lus sowie der QAL3-Werte in SOPAS ET
Anzeige bei fehlgeschlagener Überprüfung der NO-Küvette
B E T R I E B S A N L E I T U N G
18
8029935/AE00/V1-8/2017-08
6
7
4
Letzter gültiger Messwert
Not_measuring
•
•
Output_control values (optional Digitalausgang oder OPC-
Schnittstelle
Reihenfolge der Ausgabe:
1
2
Menü: Diagnose/Kontrollwerte
•
•
•
•
8
Messen
1
Nullpunkt
2
Kontrolle
3
Datenrekorder
4
Schwenkelement
5
Nullpunktreflektor
6
Nullpunkt
7
Kontrollpunkt (70% fsc)
8
Direkt nach Kontrollzyklus
Auf Anforderung, über einen Digitaleingang (optional)
Nullwerte für 90 s
Referenzwerte für 90 s
Alle Schnittstellen: Ergebnisse der NO-Küvette
Alle Schnittstellen: Anstatt Null- u. Referenzwert wird "0"
ausgegeben
Analogausgang: Live Zero
Ergebnisse Null- u. Referenzmessung nicht relevant
