Endress+Hauser GM32 Ex Betriebsanleitung Seite 49

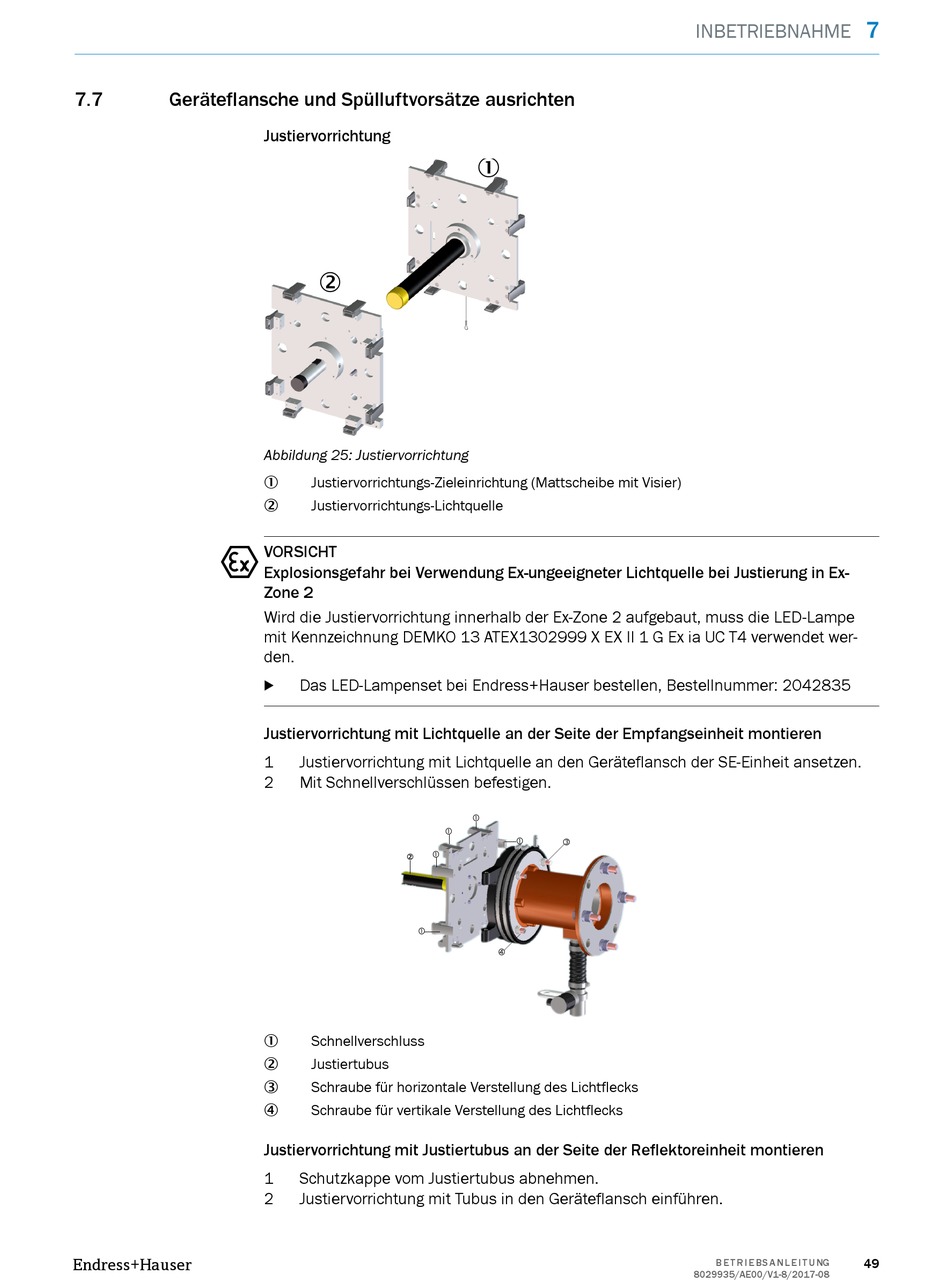

7.7 Geräteflansche und Spülluftvorsätze ausrichten
Endress+Hauser
Justiervorrichtung
2
Abbildung 25: Justiervorrichtung
Justiervorrichtungs-Zieleinrichtung (Mattscheibe mit Visier)
1
Justiervorrichtungs-Lichtquelle
2
VORSICHT
Explosionsgefahr bei Verwendung Ex-ungeeigneter Lichtquelle bei Justierung in Ex-
Zone 2
Wird die Justiervorrichtung innerhalb der Ex-Zone 2 aufgebaut, muss die LED-Lampe
mit Kennzeichnung DEMKO 13 ATEX1302999 X EX II 1 G Ex ia UC T4 verwendet wer‐
den.
Das LED-Lampenset bei Endress+Hauser bestellen, Bestellnummer: 2042835
b
Justiervorrichtung mit Lichtquelle an der Seite der Empfangseinheit montieren
1 Justiervorrichtung mit Lichtquelle an den Geräteflansch der SE-Einheit ansetzen.
2 Mit Schnellverschlüssen befestigen.
1
2
1
Schnellverschluss
1
Justiertubus
2
Schraube für horizontale Verstellung des Lichtflecks
3
Schraube für vertikale Verstellung des Lichtflecks
4
Justiervorrichtung mit Justiertubus an der Seite der Reflektoreinheit montieren
1 Schutzkappe vom Justiertubus abnehmen.
2 Justiervorrichtung mit Tubus in den Geräteflansch einführen.
1
1
1
1
3
4
7
INBETRIEBNAHME
B E T R I E BS A N L E I T U NG 49
8029935/AE00/V1-8/2017-08
