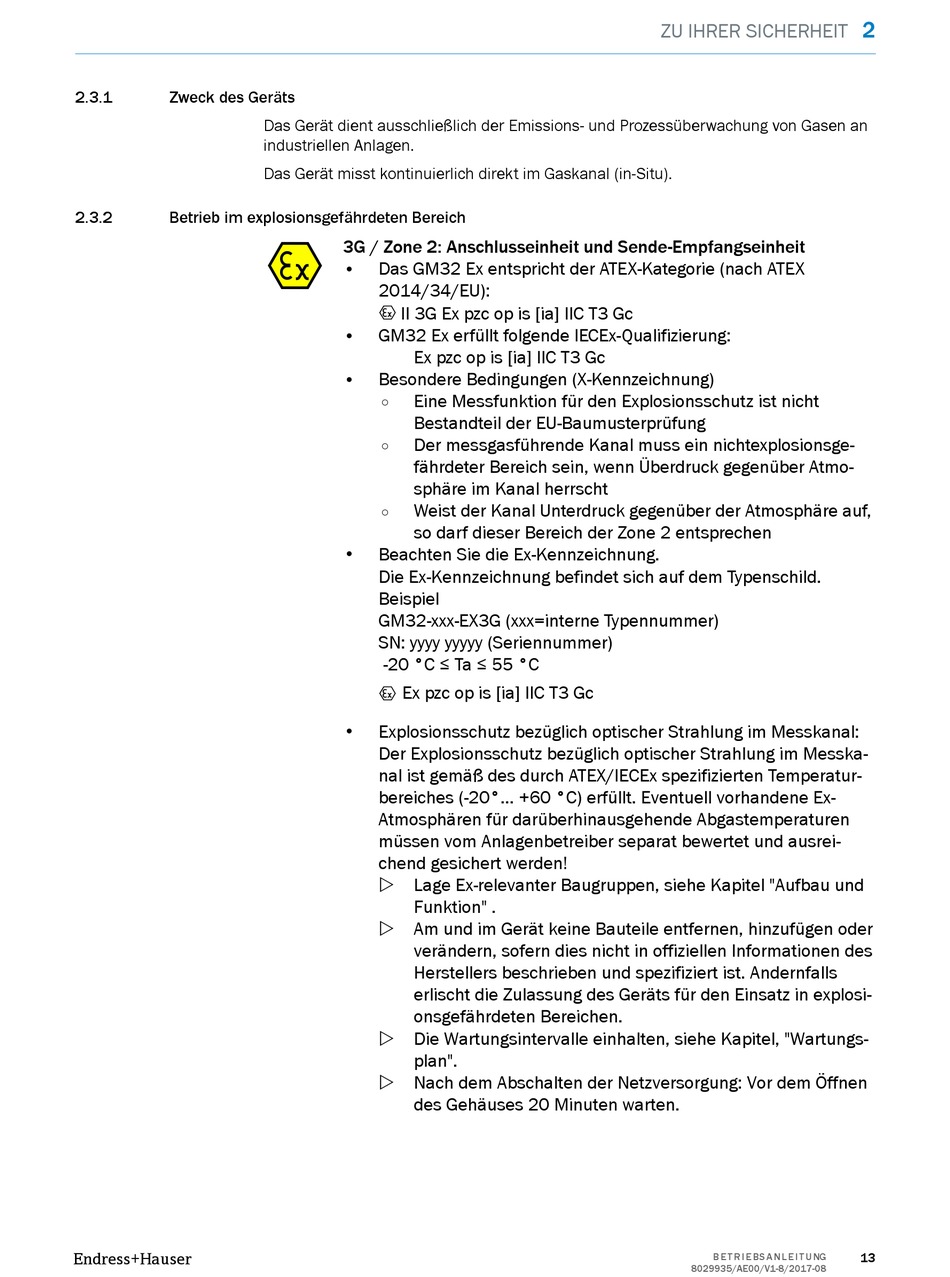

Endress+Hauser GM32 Ex Betriebsanleitung Seite 13

2.3.1 Zweck des Geräts
2.3.2 Betrieb im explosionsgefährdeten Bereich
Endress+Hauser
Das Gerät dient ausschließlich der Emissions- und Prozessüberwachung von Gasen an
industriellen Anlagen.
Das Gerät misst kontinuierlich direkt im Gaskanal (in-Situ).
3G / Zone 2: Anschlusseinheit und Sende-Empfangseinheit
• Das GM32 Ex entspricht der ATEX-Kategorie (nach ATEX
2014/34/EU):
X II 3G Ex pzc op is [ia] IIC T3 Gc
• GM32 Ex erfüllt folgende IECEx-Qualifizierung:
Ex pzc op is [ia] IIC T3 Gc
•
Besondere Bedingungen (X-Kennzeichnung)
Eine Messfunktion für den Explosionsschutz ist nicht
°
Bestandteil der EU-Baumusterprüfung
Der messgasführende Kanal muss ein nichtexplosionsge‐
°
fährdeter Bereich sein, wenn Überdruck gegenüber Atmo‐
sphäre im Kanal herrscht
Weist der Kanal Unterdruck gegenüber der Atmosphäre auf,
°
so darf dieser Bereich der Zone 2 entsprechen
•
Beachten Sie die Ex-Kennzeichnung.
Die Ex-Kennzeichnung befindet sich auf dem Typenschild.
Beispiel
GM32-xxx-EX3G (xxx=interne Typennummer)
SN: yyyy yyyyy (Seriennummer)
-20 °C ≤ Ta ≤ 55 °C
Ex pzc op is [ia] IIC T3 Gc
X
•
Explosionsschutz bezüglich optischer Strahlung im Messkanal:
Der Explosionsschutz bezüglich optischer Strahlung im Messka‐
nal ist gemäß des durch ATEX/IECEx spezifizierten Temperatur‐
bereiches (-20°... +60 °C) erfüllt. Eventuell vorhandene Ex-
Atmosphären für darüberhinausgehende Abgastemperaturen
müssen vom Anlagenbetreiber separat bewertet und ausrei‐
chend gesichert werden!
w
Lage Ex-relevanter Baugruppen, siehe Kapitel "Aufbau und
Funktion" .
w
Am und im Gerät keine Bauteile entfernen, hinzufügen oder
verändern, sofern dies nicht in offiziellen Informationen des
Herstellers beschrieben und spezifiziert ist. Andernfalls
erlischt die Zulassung des Geräts für den Einsatz in explosi‐
onsgefährdeten Bereichen.
w Die Wartungsintervalle einhalten, siehe Kapitel, "Wartungs‐
plan".
w Nach dem Abschalten der Netzversorgung: Vor dem Öffnen
des Gehäuses 20 Minuten warten.
