6
ELEKTRISCHE INSTALLATION
6.2
Anschlussübersicht
B E T R I E B S A N L E I T U N G
34
8029935/AE00/V1-8/2017-08
GEFAHR
Explosionsgefahr bei unsachgemäßem Anschließen der externen Sensoren
Werden die externen Sensoren p/T (im Kamin) sowie die Optik-Spülluftüberwachung
(am Spülluftvorsatz) nicht an den vorgesehenen eigensicheren Klemmen in der
Anschlusseinheit angeschlossen, ist der Explosionsschutz gefährdet.
Die in der Anschlusseinheit anzuschließenden, externen Sensoren p/T (im Kamin)
b
sowie die Optik-Spülluftüberwachung (am Spülluftvorsatz) zwingend an den dafür
benannten eigensicheren Klemmen anschließen.
Beachten Sie die eigensicheren Anschlusswerte in den beigelegten Bedienungsan‐
b
leitungen der in der Auswerteeinheit eingebauten Ex-Barrieren.
GEFAHR
Explosionsgefahr durch ungeeignete Verschraubungen und Leitungen
Nur geeignete Leitungen (nach EN60079-14) mit passendem Außendurchmesser
b
verwenden.
Kabeleinführungen „schwadendicht" (nahezu gasdicht) verschließen.
b
Leitungen vor elektrostatischer Aufladung schützen.
b
Nur Kabeleinführungen öffnen, die für die Kabelinstallation verwendet werden.
b
Die Verschlüsse aufbewahren. Falls eine Kabeleinführung nachträglich wieder ver‐
schlossen werden muss, den ursprünglichen Verschluss wieder einbauen.
1
1
2
3
4
5

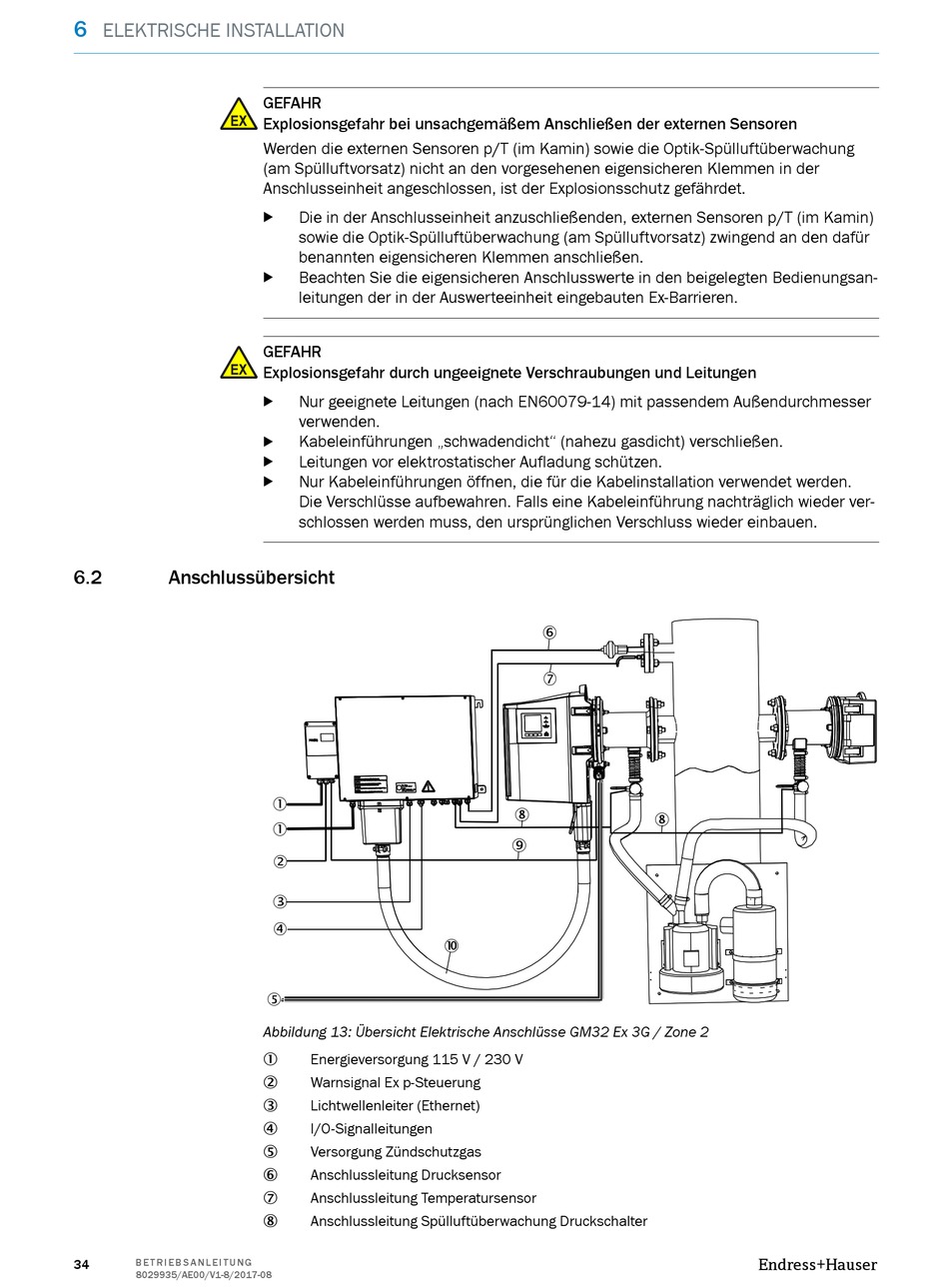

Abbildung 13: Übersicht Elektrische Anschlüsse GM32 Ex 3G / Zone 2
Energieversorgung 115 V / 230 V
1
Warnsignal Ex p-Steuerung
2
Lichtwellenleiter (Ethernet)
3
I/O-Signalleitungen
4
Versorgung Zündschutzgas
5
Anschlussleitung Drucksensor
6
Anschlussleitung Temperatursensor
7
Anschlussleitung Spülluftüberwachung Druckschalter
8
6
7
8
9
ß
8
