7
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G
48
8029935/AE00/V1-8/2017-08
HINWEIS
Die Montage wird erleichtert, wenn vorher die SE-Einheit vom Geräteflansch abgenom‐
men wird, siehe „SE- bzw. Reflektoreinheit aufschwenken und abnehmen", Seite
1

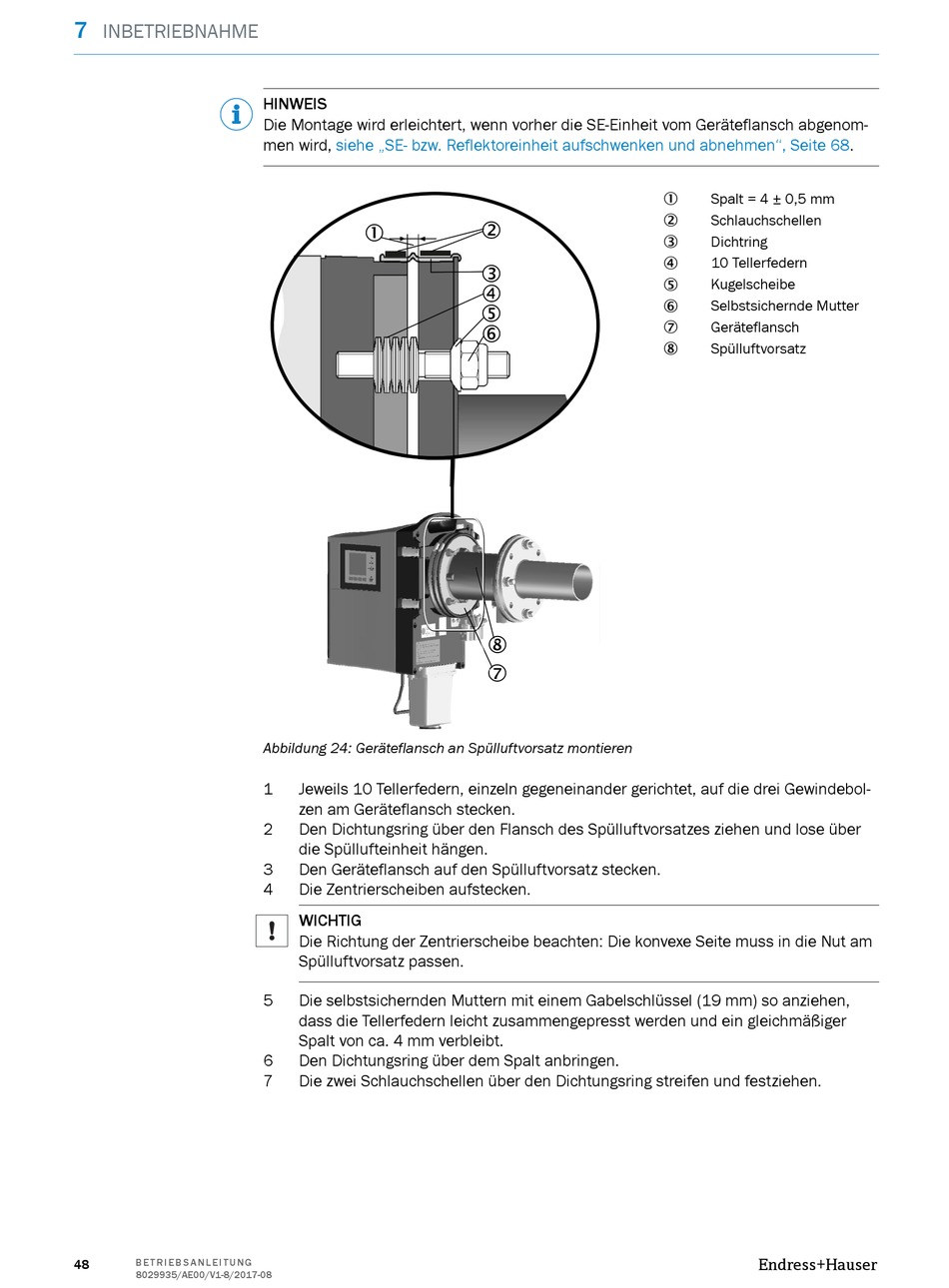

Abbildung 24: Geräteflansch an Spülluftvorsatz montieren
1 Jeweils 10 Tellerfedern, einzeln gegeneinander gerichtet, auf die drei Gewindebol‐
zen am Geräteflansch stecken.
2 Den Dichtungsring über den Flansch des Spülluftvorsatzes ziehen und lose über
die Spüllufteinheit hängen.
3 Den Geräteflansch auf den Spülluftvorsatz stecken.
4 Die Zentrierscheiben aufstecken.
WICHTIG
Die Richtung der Zentrierscheibe beachten: Die konvexe Seite muss in die Nut am
Spülluftvorsatz passen.
5 Die selbstsichernden Muttern mit einem Gabelschlüssel (19 mm) so anziehen,
dass die Tellerfedern leicht zusammengepresst werden und ein gleichmäßiger
Spalt von ca. 4 mm verbleibt.
6 Den Dichtungsring über dem Spalt anbringen.
7 Die zwei Schlauchschellen über den Dichtungsring streifen und festziehen.
2
3
4
5
6
8
7
68.
Spalt = 4 ± 0,5 mm
1
Schlauchschellen
2
Dichtring
3
10 Tellerfedern
4
Kugelscheibe
5
Selbstsichernde Mutter
6
Geräteflansch
7
Spülluftvorsatz
8
