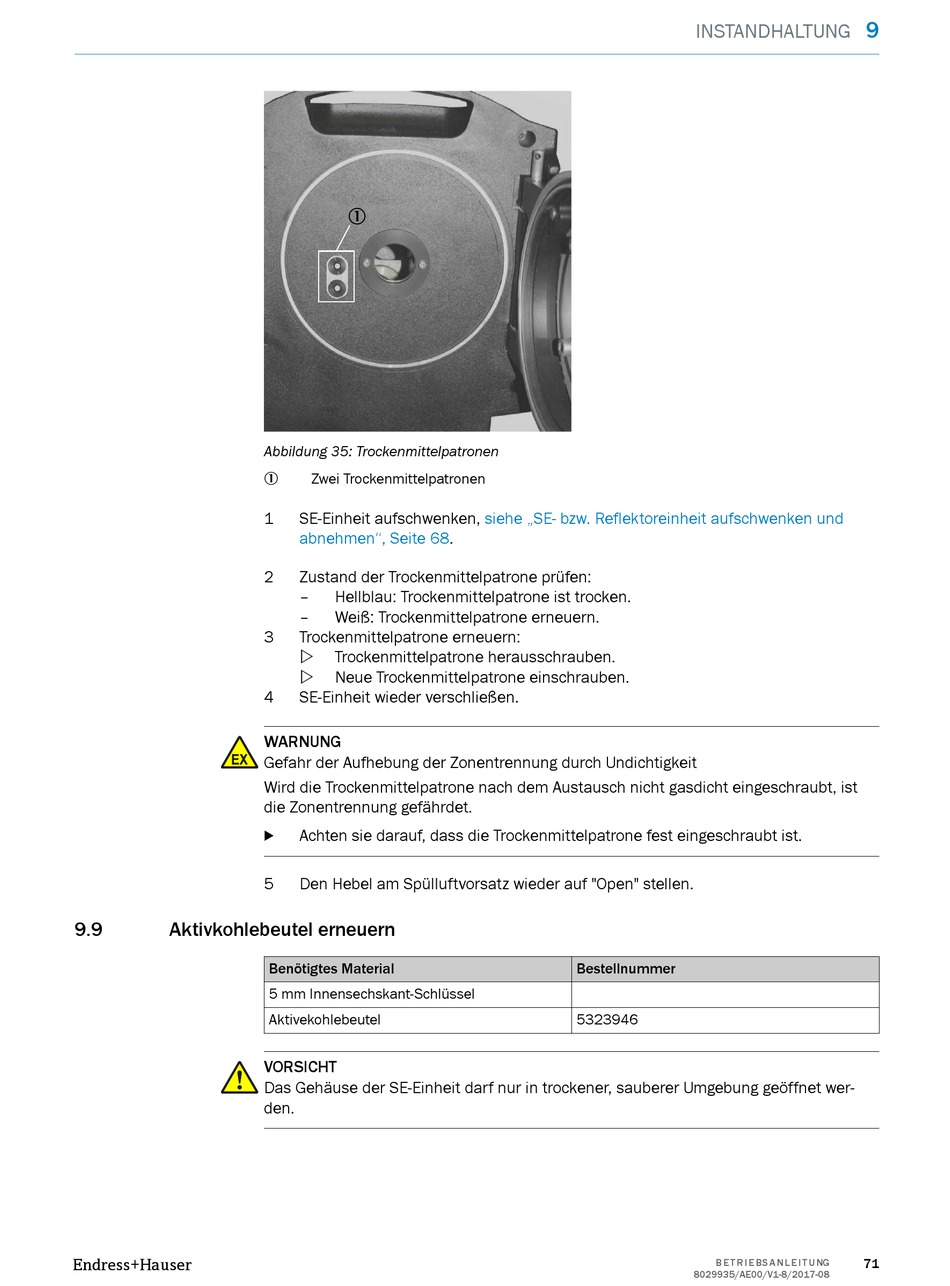

Endress+Hauser GM32 Ex Betriebsanleitung Seite 71

9.9 Aktivkohlebeutel erneuern
Endress+Hauser
1
Abbildung 35: Trockenmittelpatronen
Zwei Trockenmittelpatronen
1
1 SE-Einheit aufschwenken,
abnehmen", Seite 68.
2 Zustand der Trockenmittelpatrone prüfen:
– Hellblau: Trockenmittelpatrone ist trocken.
– Weiß: Trockenmittelpatrone erneuern.
3 Trockenmittelpatrone erneuern:
w Trockenmittelpatrone herausschrauben.
w Neue Trockenmittelpatrone einschrauben.
4 SE-Einheit wieder verschließen.
WARNUNG
Gefahr der Aufhebung der Zonentrennung durch Undichtigkeit
Wird die Trockenmittelpatrone nach dem Austausch nicht gasdicht eingeschraubt, ist
die Zonentrennung gefährdet.
Achten sie darauf, dass die Trockenmittelpatrone fest eingeschraubt ist.
b
5 Den Hebel am Spülluftvorsatz wieder auf "Open" stellen.
Benötigtes Material
5 mm Innensechskant-Schlüssel
Aktivekohlebeutel
VORSICHT
Das Gehäuse der SE-Einheit darf nur in trockener, sauberer Umgebung geöffnet wer‐
den.
siehe „SE- bzw. Reflektoreinheit aufschwenken und
Bestellnummer
5323946
9
INSTANDHALTUNG
B E T R I E BS A N L E I T U NG 71
8029935/AE00/V1-8/2017-08
