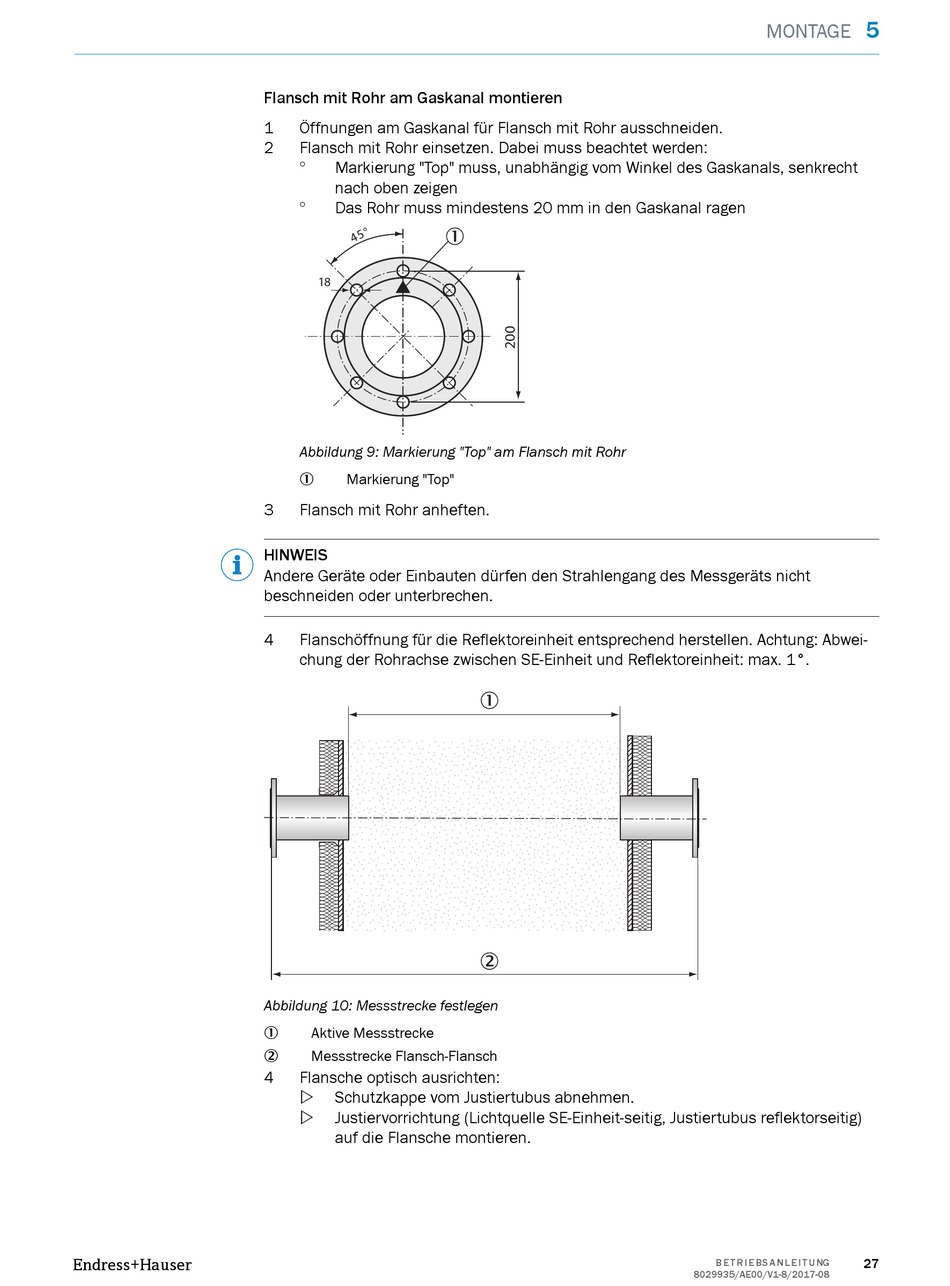

Flansch mit Rohr am Gaskanal montieren
1 Öffnungen am Gaskanal für Flansch mit Rohr ausschneiden.
2 Flansch mit Rohr einsetzen. Dabei muss beachtet werden:
° Markierung "Top" muss, unabhängig vom Winkel des Gaskanals, senkrecht
nach oben zeigen
° Das Rohr muss mindestens 20 mm in den Gaskanal ragen
18
Abbildung 9: Markierung "Top" am Flansch mit Rohr
Markierung "Top"
1
3 Flansch mit Rohr anheften.
HINWEIS
Andere Geräte oder Einbauten dürfen den Strahlengang des Messgeräts nicht
beschneiden oder unterbrechen.
4 Flanschöffnung für die Reflektoreinheit entsprechend herstellen. Achtung: Abwei‐
chung der Rohrachse zwischen SE-Einheit und Reflektoreinheit: max. 1°.
Abbildung 10: Messstrecke festlegen
Aktive Messstrecke
1
Messstrecke Flansch-Flansch
2
4 Flansche optisch ausrichten:
w Schutzkappe vom Justiertubus abnehmen.
w Justiervorrichtung (Lichtquelle SE-Einheit-seitig, Justiertubus reflektorseitig)
auf die Flansche montieren.
1
1
2
5
MONTAGE
