Endress+Hauser GM32 Ex Betriebsanleitung Seite 12

2
ZU IHRER SICHERHEIT
2.2 Warnhinweise am Gerät
2.3 Bestimmungsgemäße Verwendung
B E T R I E B S A N L E I T U N G
12
8029935/AE00/V1-8/2017-08
GM32 Ex SE-Einheit
3
1
2
4

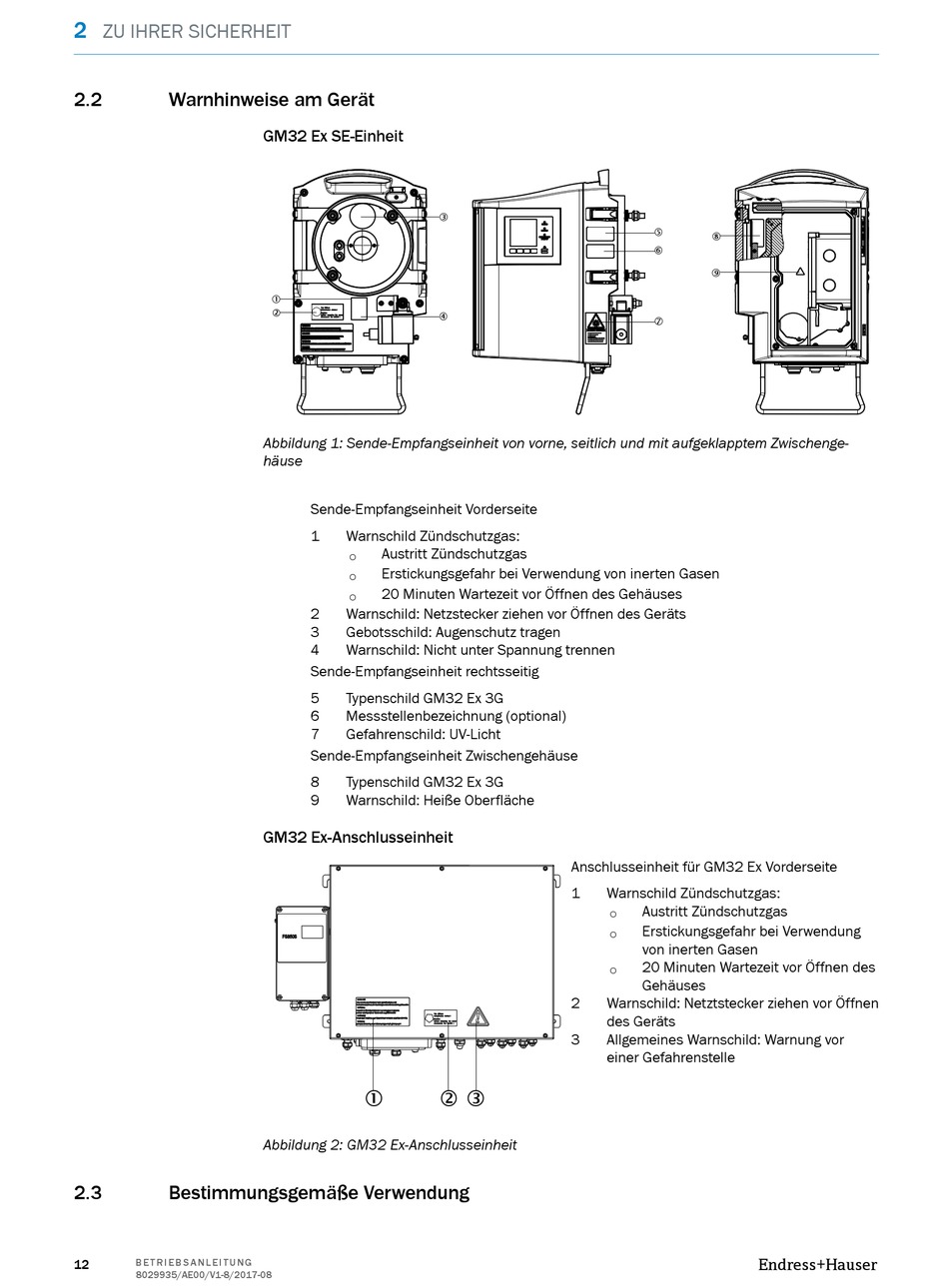

Abbildung 1: Sende-Empfangseinheit von vorne, seitlich und mit aufgeklapptem Zwischenge‐
häuse
Sende-Empfangseinheit Vorderseite
1 Warnschild Zündschutzgas:
Austritt Zündschutzgas
°
Erstickungsgefahr bei Verwendung von inerten Gasen
°
20 Minuten Wartezeit vor Öffnen des Gehäuses
°
2 Warnschild: Netzstecker ziehen vor Öffnen des Geräts
3 Gebotsschild: Augenschutz tragen
4 Warnschild: Nicht unter Spannung trennen
Sende-Empfangseinheit rechtsseitig
5 Typenschild GM32 Ex 3G
6 Messstellenbezeichnung (optional)
7 Gefahrenschild: UV-Licht
Sende-Empfangseinheit Zwischengehäuse
8 Typenschild GM32 Ex 3G
9 Warnschild: Heiße Oberfläche
GM32 Ex-Anschlusseinheit
1 2 3
Abbildung 2: GM32 Ex-Anschlusseinheit
5
8
6
9
7
Anschlusseinheit für GM32 Ex Vorderseite
1 Warnschild Zündschutzgas:
Austritt Zündschutzgas
°
Erstickungsgefahr bei Verwendung
°
von inerten Gasen
20 Minuten Wartezeit vor Öffnen des
°
Gehäuses
2 Warnschild: Netztstecker ziehen vor Öffnen
des Geräts
3 Allgemeines Warnschild: Warnung vor
einer Gefahrenstelle
