7.11 Wetterschutzhaube montieren (Option)
Endress+Hauser

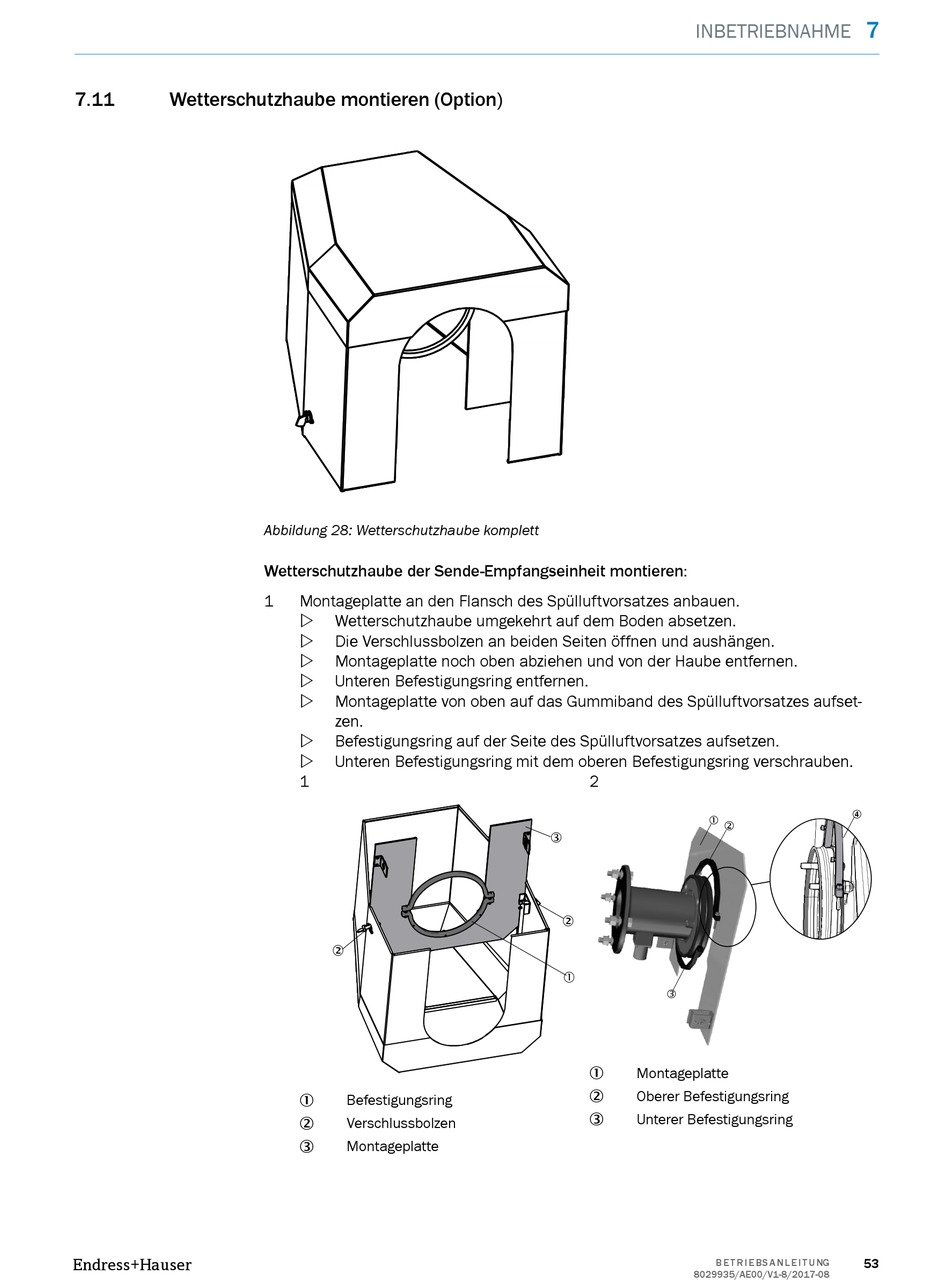

Abbildung 28: Wetterschutzhaube komplett
Wetterschutzhaube der Sende-Empfangseinheit montieren:
1 Montageplatte an den Flansch des Spülluftvorsatzes anbauen.
w
Wetterschutzhaube umgekehrt auf dem Boden absetzen.
w
Die Verschlussbolzen an beiden Seiten öffnen und aushängen.
w
Montageplatte noch oben abziehen und von der Haube entfernen.
w
Unteren Befestigungsring entfernen.
w Montageplatte von oben auf das Gummiband des Spülluftvorsatzes aufset‐
zen.
w Befestigungsring auf der Seite des Spülluftvorsatzes aufsetzen.
w Unteren Befestigungsring mit dem oberen Befestigungsring verschrauben.
1
2
Befestigungsring
1
Verschlussbolzen
2
Montageplatte
3
INBETRIEBNAHME
2
1
2
3
2
1
3
Montageplatte
1
Oberer Befestigungsring
2
Unterer Befestigungsring
3
