Endress+Hauser GM32 Ex Betriebsanleitung Seite 51

7.8.1 Zündschutzgas zuführen
7.8.2 Überdruckapselung einschalten
Endress+Hauser

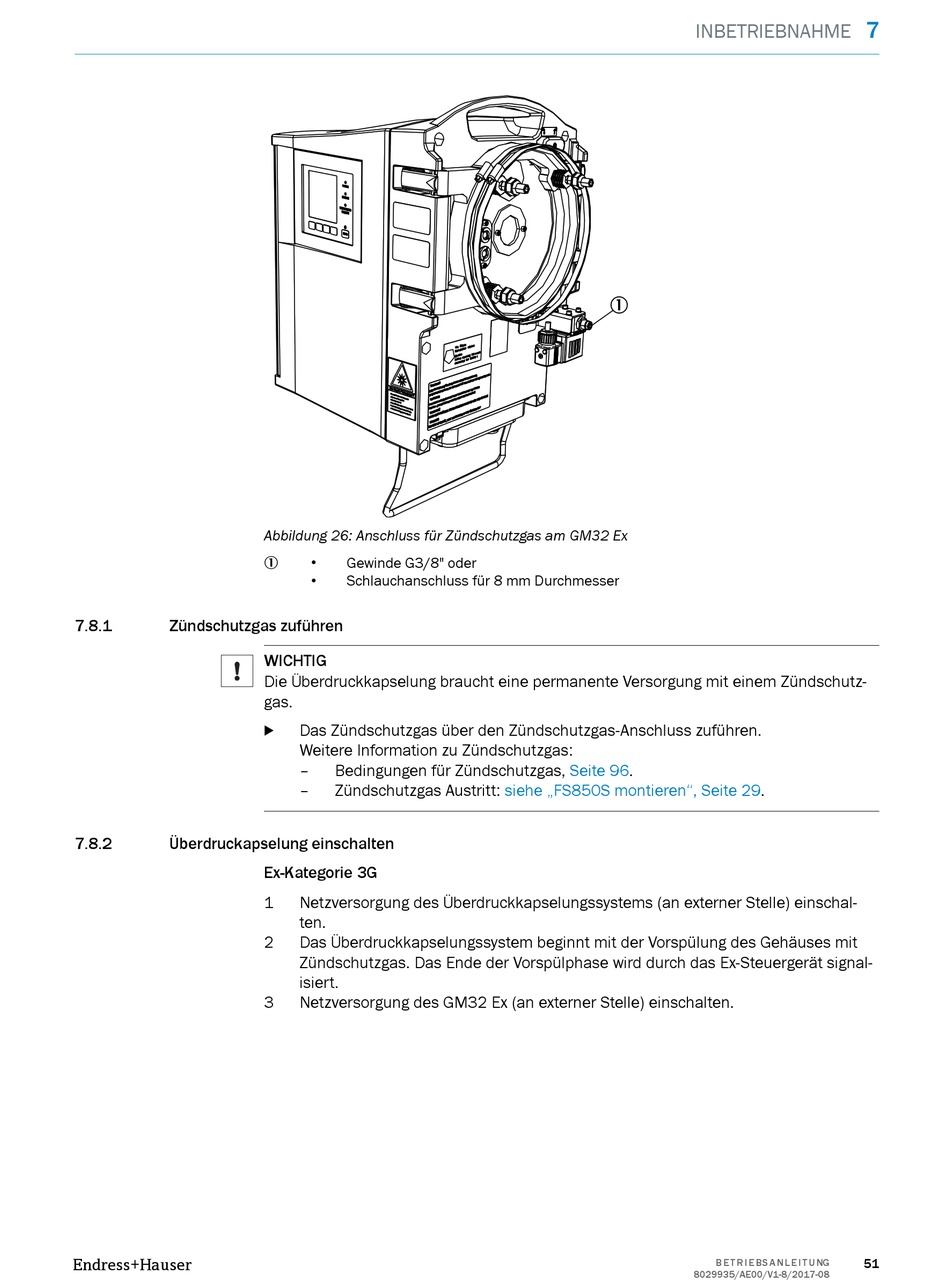

Abbildung 26: Anschluss für Zündschutzgas am GM32 Ex
• Gewinde G3/8" oder
1
Schlauchanschluss für 8 mm Durchmesser
•
WICHTIG
Die Überdruckkapselung braucht eine permanente Versorgung mit einem Zündschutz‐
gas.
Das Zündschutzgas über den Zündschutzgas-Anschluss zuführen.
b
Weitere Information zu Zündschutzgas:
– Bedingungen für Zündschutzgas,
– Zündschutzgas Austritt:
Ex-Kategorie 3G
1 Netzversorgung des Überdruckkapselungssystems (an externer Stelle) einschal‐
ten.
2 Das Überdruckkapselungssystem beginnt mit der Vorspülung des Gehäuses mit
Zündschutzgas. Das Ende der Vorspülphase wird durch das Ex-Steuergerät signal‐
isiert.
3 Netzversorgung des GM32 Ex (an externer Stelle) einschalten.
1
Seite 96.
siehe „FS850S montieren", Seite
7
INBETRIEBNAHME
29.
B E T R I E BS A N L E I T U NG 51
8029935/AE00/V1-8/2017-08
