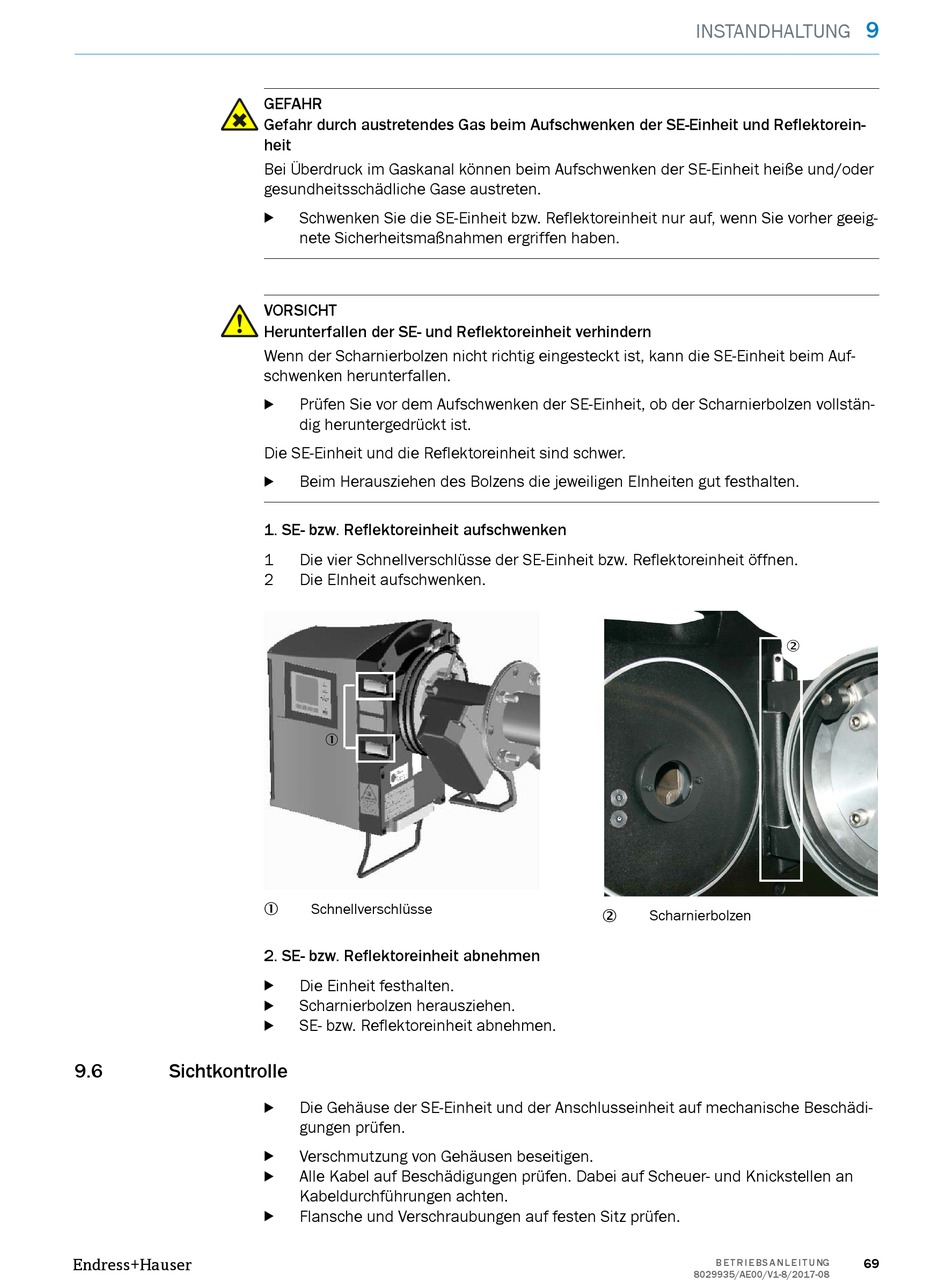

9.6 Sichtkontrolle
Endress+Hauser
GEFAHR
Gefahr durch austretendes Gas beim Aufschwenken der SE-Einheit und Reflektorein‐
heit
Bei Überdruck im Gaskanal können beim Aufschwenken der SE-Einheit heiße und/oder
gesundheitsschädliche Gase austreten.
Schwenken Sie die SE-Einheit bzw. Reflektoreinheit nur auf, wenn Sie vorher geeig‐
b
nete Sicherheitsmaßnahmen ergriffen haben.
VORSICHT
Herunterfallen der SE- und Reflektoreinheit verhindern
Wenn der Scharnierbolzen nicht richtig eingesteckt ist, kann die SE-Einheit beim Auf‐
schwenken herunterfallen.
Prüfen Sie vor dem Aufschwenken der SE-Einheit, ob der Scharnierbolzen vollstän‐
b
dig heruntergedrückt ist.
Die SE-Einheit und die Reflektoreinheit sind schwer.
Beim Herausziehen des Bolzens die jeweiligen EInheiten gut festhalten.
b
1. SE- bzw. Reflektoreinheit aufschwenken
1 Die vier Schnellverschlüsse der SE-Einheit bzw. Reflektoreinheit öffnen.
2 Die EInheit aufschwenken.
1
Schnellverschlüsse
1
2. SE- bzw. Reflektoreinheit abnehmen
Die Einheit festhalten.
b
Scharnierbolzen herausziehen.
b
SE- bzw. Reflektoreinheit abnehmen.
b
Die Gehäuse der SE-Einheit und der Anschlusseinheit auf mechanische Beschädi‐
b
gungen prüfen.
Verschmutzung von Gehäusen beseitigen.
b
Alle Kabel auf Beschädigungen prüfen. Dabei auf Scheuer- und Knickstellen an
b
Kabeldurchführungen achten.
Flansche und Verschraubungen auf festen Sitz prüfen.
b
INSTANDHALTUNG
Scharnierbolzen
2
