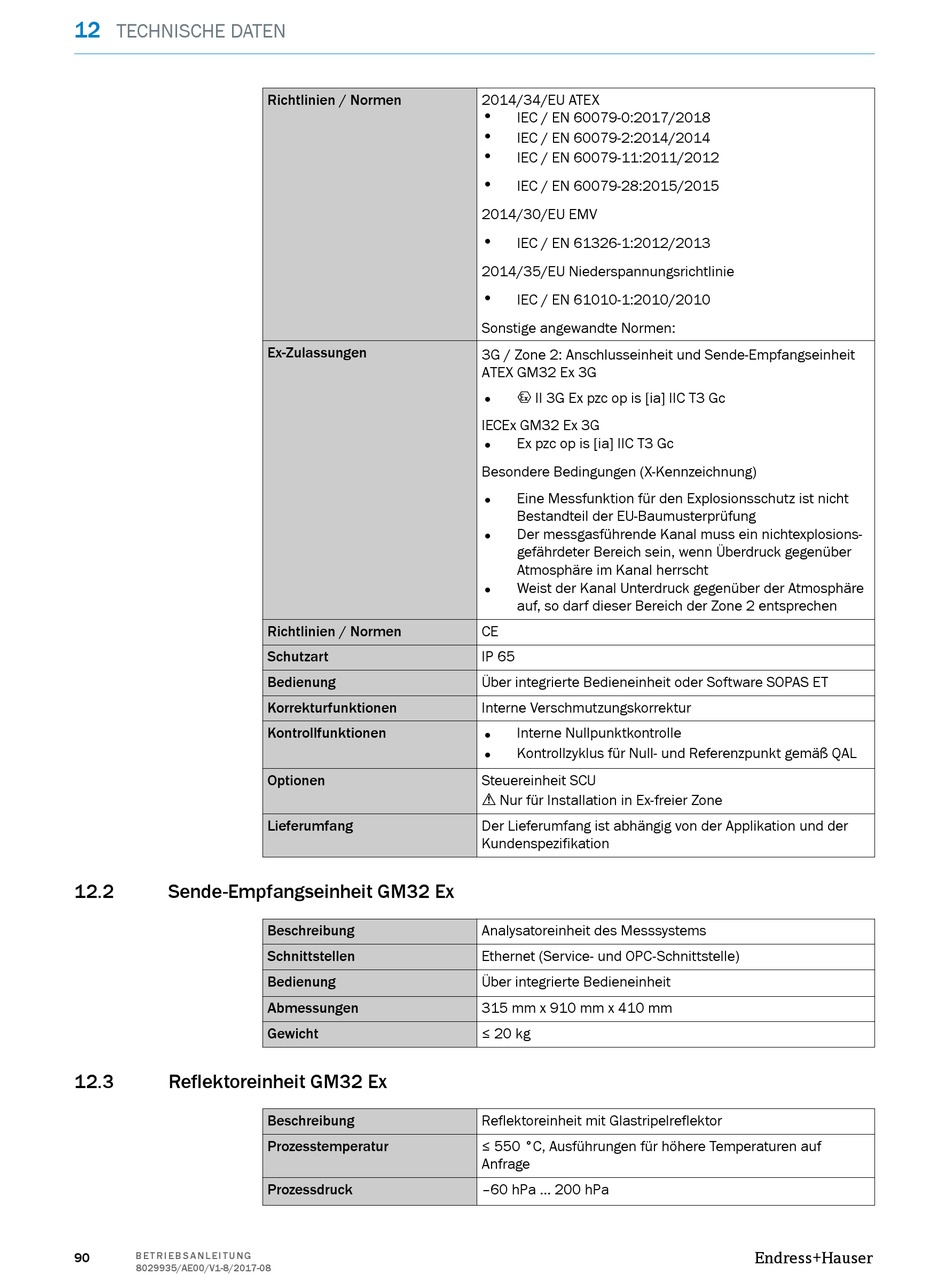

Endress+Hauser GM32 Ex Betriebsanleitung Seite 90

12
TECHNISCHE DATEN
12.2 Sende-Empfangseinheit GM32 Ex
12.3 Reflektoreinheit GM32 Ex
B E T R I E B S A N L E I T U N G
90
8029935/AE00/V1-8/2017-08
Richtlinien / Normen
Ex-Zulassungen
Richtlinien / Normen
Schutzart
Bedienung
Korrekturfunktionen
Kontrollfunktionen
Optionen
Lieferumfang
Beschreibung
Schnittstellen
Bedienung
Abmessungen
Gewicht
Beschreibung
Prozesstemperatur
Prozessdruck
2014/34/EU ATEX
•
IEC / EN 60079-0:2017/2018
•
IEC / EN 60079-2:2014/2014
•
IEC / EN 60079-11:2011/2012
•
IEC / EN 60079-28:2015/2015
2014/30/EU EMV
•
IEC / EN 61326-1:2012/2013
2014/35/EU Niederspannungsrichtlinie
•
IEC / EN 61010-1:2010/2010
Sonstige angewandte Normen:
3G / Zone 2: Anschlusseinheit und Sende-Empfangseinheit
ATEX GM32 Ex 3G
•
X II 3G Ex pzc op is [ia] IIC T3 Gc
IECEx GM32 Ex 3G
•
Ex pzc op is [ia] IIC T3 Gc
Besondere Bedingungen (X-Kennzeichnung)
•
Eine Messfunktion für den Explosionsschutz ist nicht
Bestandteil der EU-Baumusterprüfung
• Der messgasführende Kanal muss ein nichtexplosions‐
gefährdeter Bereich sein, wenn Überdruck gegenüber
Atmosphäre im Kanal herrscht
• Weist der Kanal Unterdruck gegenüber der Atmosphäre
auf, so darf dieser Bereich der Zone 2 entsprechen
CE
IP 65
Über integrierte Bedieneinheit oder Software SOPAS ET
Interne Verschmutzungskorrektur
• Interne Nullpunktkontrolle
• Kontrollzyklus für Null- und Referenzpunkt gemäß QAL
Steuereinheit SCU
a Nur für Installation in Ex-freier Zone
Der Lieferumfang ist abhängig von der Applikation und der
Kundenspezifikation
Analysatoreinheit des Messsystems
Ethernet (Service- und OPC-Schnittstelle)
Über integrierte Bedieneinheit
315 mm x 910 mm x 410 mm
≤ 20 kg
Reflektoreinheit mit Glastripelreflektor
≤ 550 °C, Ausführungen für höhere Temperaturen auf
Anfrage
–60 hPa ... 200 hPa
