ELEKTRISCHE INSTALLATION
6.8 SE-Einheit elektrisch anschließen
B E T R I E B S A N L E I T U N G
42
8029935/AE00/V1-8/2017-08
Klemmenbelegung
3

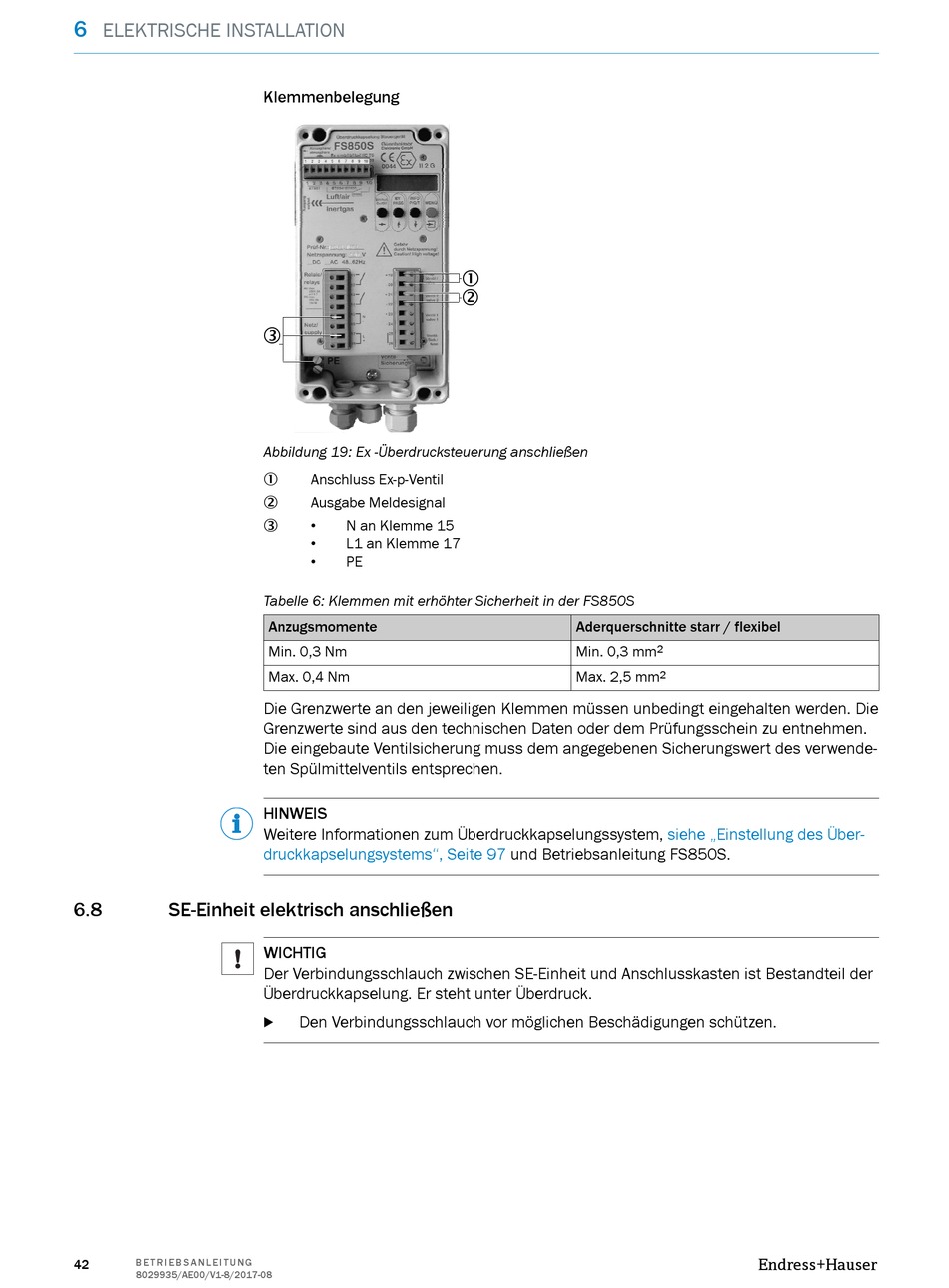

Abbildung 19: Ex -Überdrucksteuerung anschließen
Anschluss Ex-p-Ventil
1
Ausgabe Meldesignal
2
• N an Klemme 15
3
• L1 an Klemme 17
• PE
Tabelle 6: Klemmen mit erhöhter Sicherheit in der FS850S
Anzugsmomente
Min. 0,3 Nm
Max. 0,4 Nm
Die Grenzwerte an den jeweiligen Klemmen müssen unbedingt eingehalten werden. Die
Grenzwerte sind aus den technischen Daten oder dem Prüfungsschein zu entnehmen.
Die eingebaute Ventilsicherung muss dem angegebenen Sicherungswert des verwende‐
ten Spülmittelventils entsprechen.
HINWEIS
Weitere Informationen zum Überdruckkapselungssystem,
druckkapselungsystems", Seite 97
WICHTIG
Der Verbindungsschlauch zwischen SE-Einheit und Anschlusskasten ist Bestandteil der
Überdruckkapselung. Er steht unter Überdruck.
Den Verbindungsschlauch vor möglichen Beschädigungen schützen.
b
1
2
Aderquerschnitte starr / flexibel
Min. 0,3 mm
Max. 2,5 mm
und Betriebsanleitung FS850S.
2
2
siehe „Einstellung des Über‐
