PRODUKTBESCHREIBUNG
3.9 Spüllufteinheit
3.10 Explosionsschutz entsprechend ATEX und IECEx
3.10.1 Zonentrennung GM32 EX ATEX 3G
ã
7
Ex eb
mb [ib]

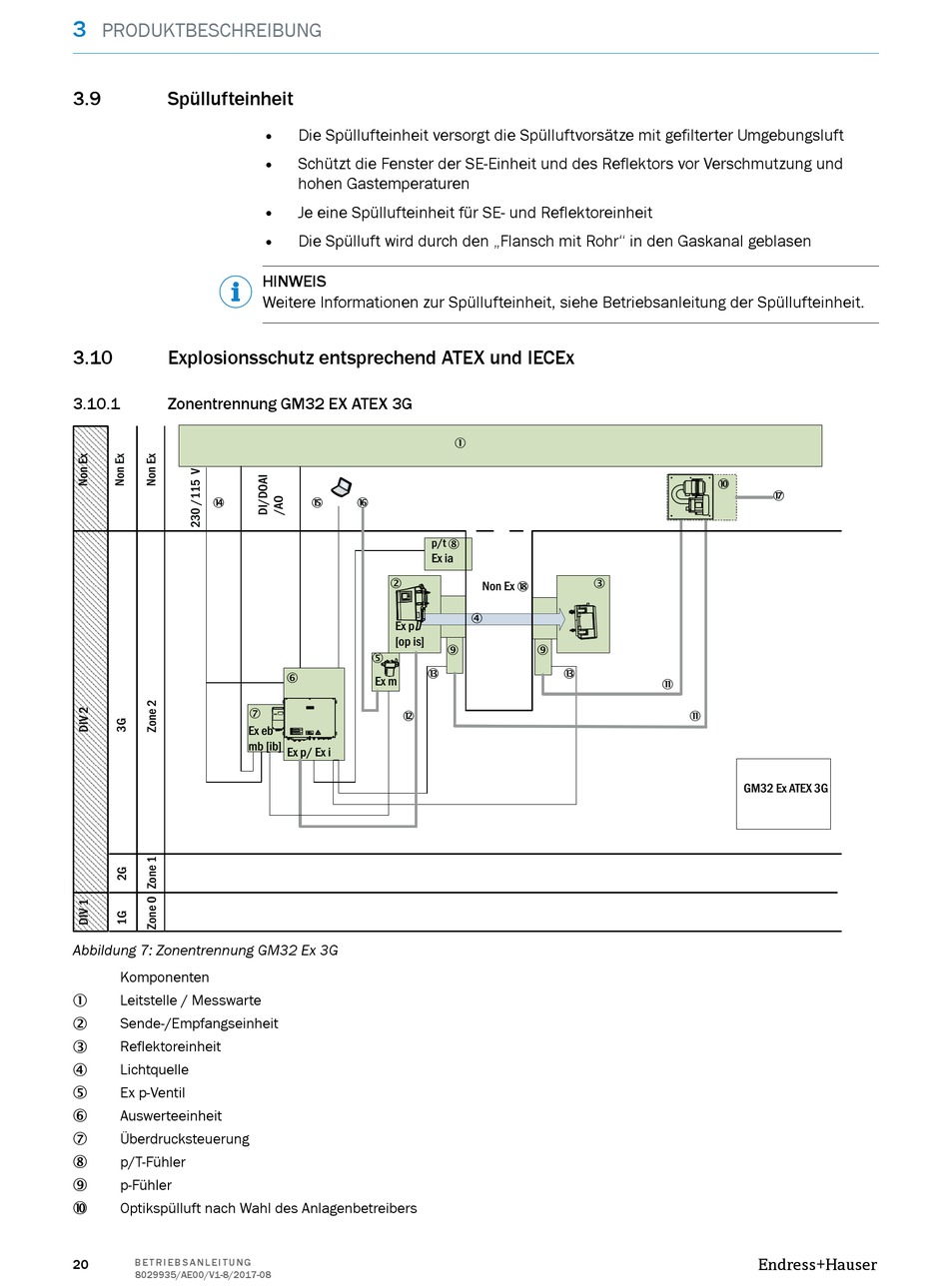

Abbildung 7: Zonentrennung GM32 Ex 3G
Komponenten
Leitstelle / Messwarte
1
Sende-/Empfangseinheit
2
Reflektoreinheit
3
Lichtquelle
4
Ex p-Ventil
5
Auswerteeinheit
6
Überdrucksteuerung
7
p/T-Fühler
8
p-Fühler
9
Optikspülluft nach Wahl des Anlagenbetreibers
ß
B E T R I E B S A N L E I T U N G
20
8029935/AE00/V1-8/2017-08
• Die Spüllufteinheit versorgt die Spülluftvorsätze mit gefilterter Umgebungsluft
• Schützt die Fenster der SE-Einheit und des Reflektors vor Verschmutzung und
hohen Gastemperaturen
• Je eine Spüllufteinheit für SE- und Reflektoreinheit
•
Die Spülluft wird durch den „Flansch mit Rohr" in den Gaskanal geblasen
HINWEIS
Weitere Informationen zur Spüllufteinheit, siehe Betriebsanleitung der Spüllufteinheit.
ä å
p/t
Ex ia
2
Ex p
[op is]
5
â
6
Ex m
á
Ex p/ Ex i
1
8
3
Non Ex ç
4
9 9
â
ß
æ
à
à
GM32 Ex ATEX 3G
