Vorbereitende Arbeiten:
1 Das Gerät von der Spannungsversorgung trennen.
2 5 Schrauben an der Rückseite der SE-Einheit lösen und Deckel aufklappen.
3 Lampenabdeckung abziehen.

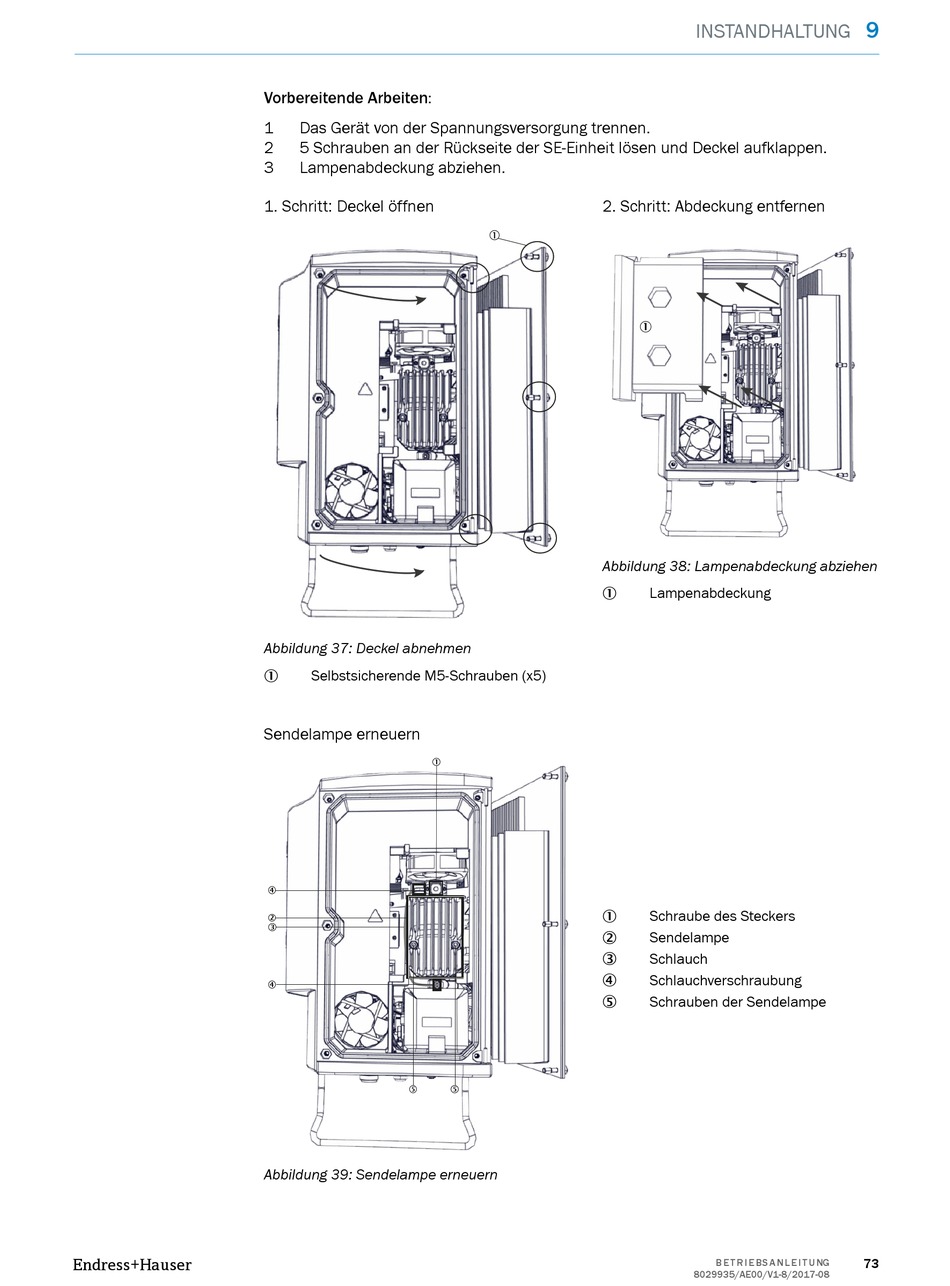

1. Schritt: Deckel öffnen
Abbildung 37: Deckel abnehmen
Selbstsicherende M5-Schrauben (x5)
1
Sendelampe erneuern
1
4
2
3
4
5
Abbildung 39: Sendelampe erneuern
2. Schritt: Abdeckung entfernen
1
Abbildung 38: Lampenabdeckung abziehen
1
1
2
3
4
5
5
INSTANDHALTUNG
1
Lampenabdeckung
Schraube des Steckers
Sendelampe
Schlauch
Schlauchverschraubung
Schrauben der Sendelampe
