RSV 1000 R - RSV 1000 R FACTORY

5.11. ANTRIEBSKETTE

5.11.1. ANTRIEBSKETTE
Das Fahrzeug ist mit einer endlosen Kette ausgestattet, die
kein Haupt-verbindungsglied verwendet.
WICHTIG Wartungsarbeiten in auf die Hälfte verkürzten
Abständen durchführen,
regnerischen, staubigen Gebieten oder auf unebenen
Geländen benutzt bzw. auf der Rennstrecke gefahren wird.

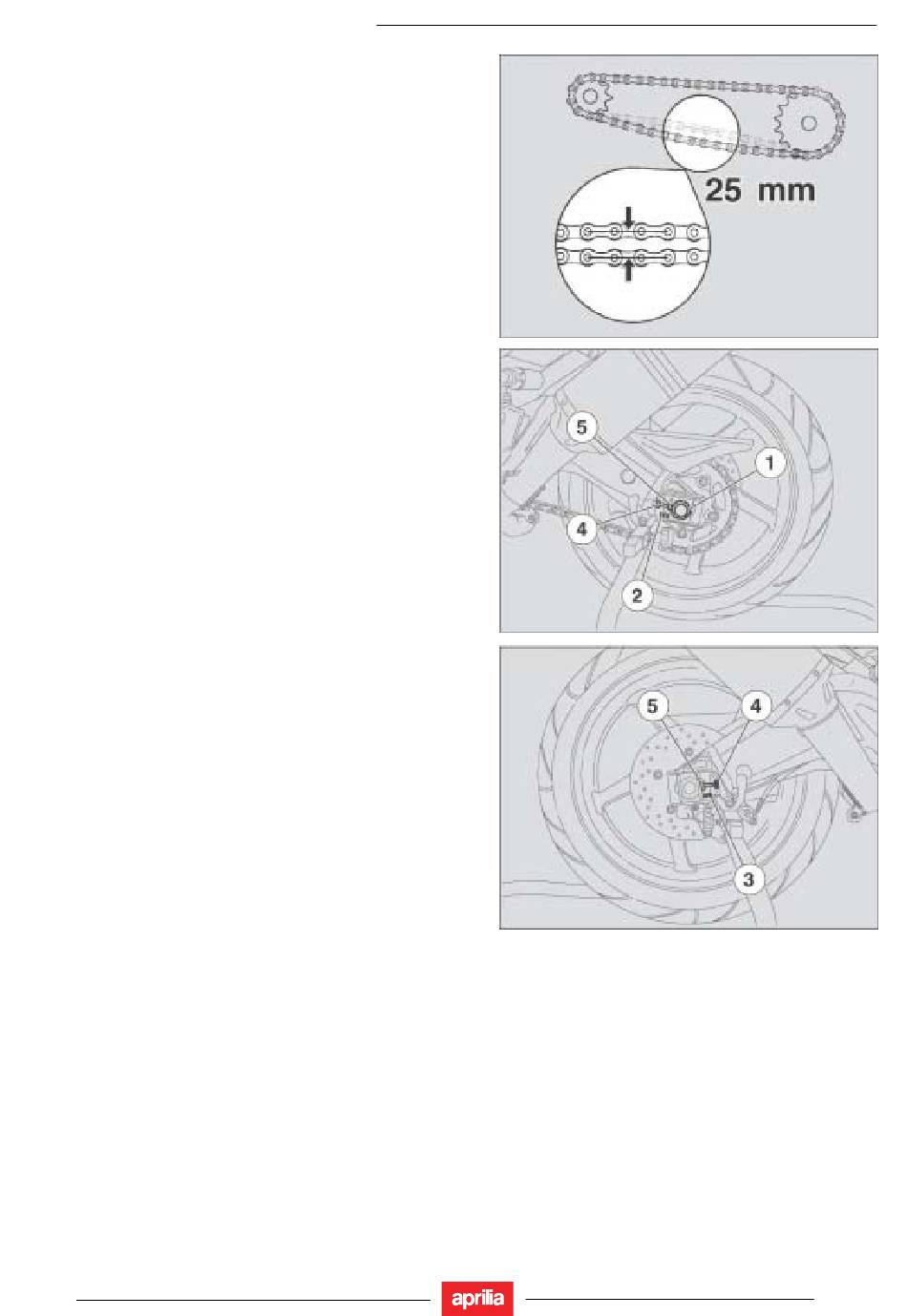

SPIELKONTROLLE
Wie folgt vorgehen:
•
Den Motor abstellen.
•
Das Fahrzeug auf den Ständer stellen.
•
Den Schalthebel in Leerlaufstellung bringen.
•
Prüfen, ob die Hubschwingung an einem Punkt
zwischen Ritzel und Kettenrad an der unteren
Kettenseite etwa 25 mm beträgt.
•
Das Fahrzeug vorschieben oder das Rad drehen und
die Hubschwingung auch prüfen, wenn das Rad dreht.
Das Spiel muss in allen Drehphasen konstant bleiben.

EINSTELLUNG

WICHTIG Für die Einstellung der Kettenspannung ist das
hintere Stützgestell m notwendig.
Wenn nach einer Kontrolle die Kettenspannung eingestellt
werden muss, wie folgt vorgehen:
•
Das Fahrzeug auf
Stützgestell stellen.
•
Die Mutter (1) ganz lockern.
WICHTIG Für die Radmittezentrierung sind an den hinteren
Schwingenarmen in den Sitzen der Kettenspannschuhe vor
der Achsschraube feste Bezugspunkte (2-3) vorhanden.
• Die beiden Kontermuttern (4) lockern.
• Auf die Einstellschrauben (5) einwirken und das
Kettenspiel einstellen. An beiden Fahrzeugseiten
prüfen, ob dieselben
übereinstimmen.
• Die beiden Kontermuttern (4) festziehen.
• Die Mutter (1) festziehen.
• Das Kettenspiel prüfen.
wenn das Fahrzeug
das entsprechende hintere
Bezugspunkte (2-3)
in
FAHRWERK
5 - 133
