APRILIA RSV 1000 R 2005 Werkstatt-Handbuch Seite 295

RSV 1000 R - RSV 1000 R FACTORY

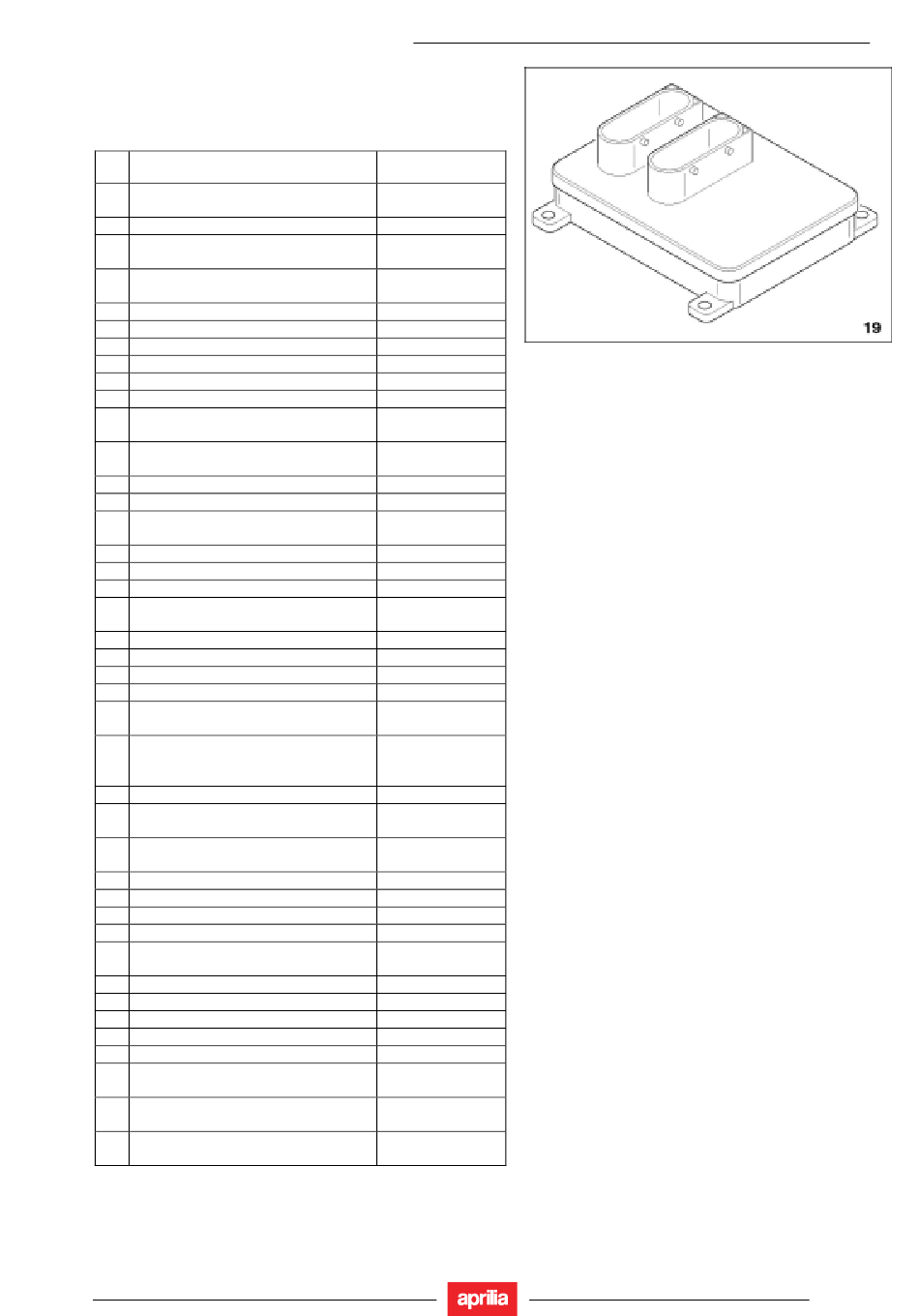

19 STEUERGERÄT
Pinout des Motorsteuergeräts
Steckeranschluss A
Pin Benennung
1 Steuerung der Spule des hinteren
Zylinders
2 nicht verbunden
3 Versorgung
Umgebungsdrucksensors (5V)
4 Versorgung
Umgebungsdrucksensors (Masse)
5 Drehzahlsensorsignal
6 nicht verbunden
7 Signal des Lufttemperatursensors
8 nicht verbunden
9 nicht verbunden
10 Signal des Mindestöldrucksensors
11 Signal
Wassertemperatursensors
12 Signal des Drucksensors
Ansaugluft
13 nicht verbunden
14 Purge valve-Steuerung
15 Einspritzventilsteuerung
Zylinder 2
16 nicht verbunden
17 nicht verbunden
18 Signal des Umgebungsdrucksensors Analog-Eingang
19 Signal des Drehzahlsensors
(Masse)
20 Steuerzeitensensor (Masse)
21 Signal des Lufttemperatursensors
22 nicht verbunden
23 nicht verbunden
24 Signal
Drosselklappenpotentiometers
25 Versorgung
Drosselklappenpotentiometers
(Masse)
26 nicht verbunden
27 Signal des Wassertemperatursenors
(Masse)
28 Versorgung des Drucksensors für
Ansaugluft (Masse)
29 nicht verbunden
30 nicht verbunden
31 nicht verbunden
32 nicht verbunden
33 Einspritzventilsteuerung
Zylinder 1
34 Steuerzeitensensor
35 Stepper-Phase D
36 Stepper-Phase A
37 Stepper-Phase C
38 Stepper-Phase B
39 Versorgung
Drosselklappenpotentiometers (5V)
40 Versorgung des Drucksensors für
Ansaugluft (5V)
41 Steuerung der Spule des vorderen
Zylinders
Signaltyp
Leistungsausgang
des Versorgung
des Versorgung
Frequenzeingang
Analog-Eingang
Digital-Eingang
des Analog-Eingang
für Analog-Eingang
Leistungsausgang
vorderer Leistungsausgang
Versorgung
Versorgung
Versorgung
des Analog-Eingang
des Versorgung
Versorgung
Versorgung
hinterer Leistungsausgang
Analog-Eingang
Leistungsausgang
Leistungsausgang
Leistungsausgang
Leistungsausgang
des Versorgung
Versorgung
Leistungsausgang
ELEKTRISCHE ANLAGE
7 - 11
