ELEKTRISCHE ANLAGE

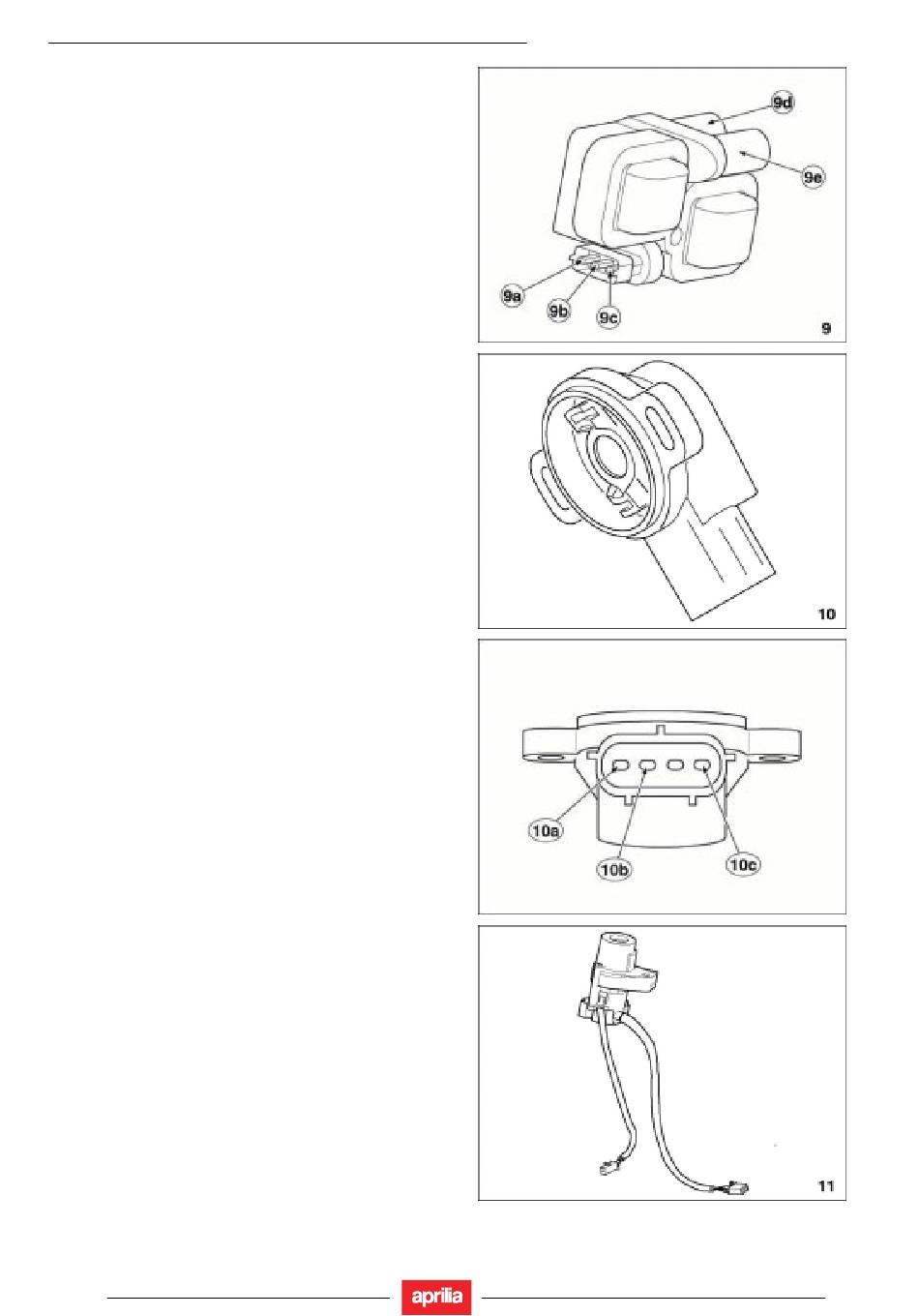

9 ZÜNDSPULEN
Widerstand der Primärwicklung am Zylinder 1 zwischen 0,40
und 1,15 Ω (zwischen den Pins 1A und 15 messen)
Widerstand der Primärwicklung am Zylinder 2 zwischen 0,40
und 1,15 Ω (zwischen den Pins 1b und 15 messen)
Widerstand der Sekundärwicklung am Zylinder zwischen 0,40
und 1,15 Ω (zwischen den Pins 4A und 4B messen)
10 DROSSELKLAPPENPOTENTIOMETER (TPS)
Ist mechanisch an die Drosselklappe gepasst, daher hängt
seine Ausgangspannung von der Position der Drosselklappe
ab.
Versorgung von 4,5 bis 5,5V zwischen den Pins 2 und 3
messen
Widerstand zwischen VC (2) und E2 (3) = 2,87 – 5,33 KΩ
Widerstand zwischen VTA (4) und E2 (3) offene Drosselklappe
= 2,87 – 8,41 KΩ
Widerstand zwischen VTA (4) und E2 (3) geschlossene
Drosselklappe = 0,34 – 5,69 KΩ
11 IMMOBILIZER-ANTENNE
Wicklungswiderstand 14 Ω
7 - 8
RSV 1000 R - RSV 1000 R FACTORY
