FAHRWERK
5.4.5.
HEBELSYSTEM DER HINTERRADAUFHÄN-
GUNG AUSBAUEN
•

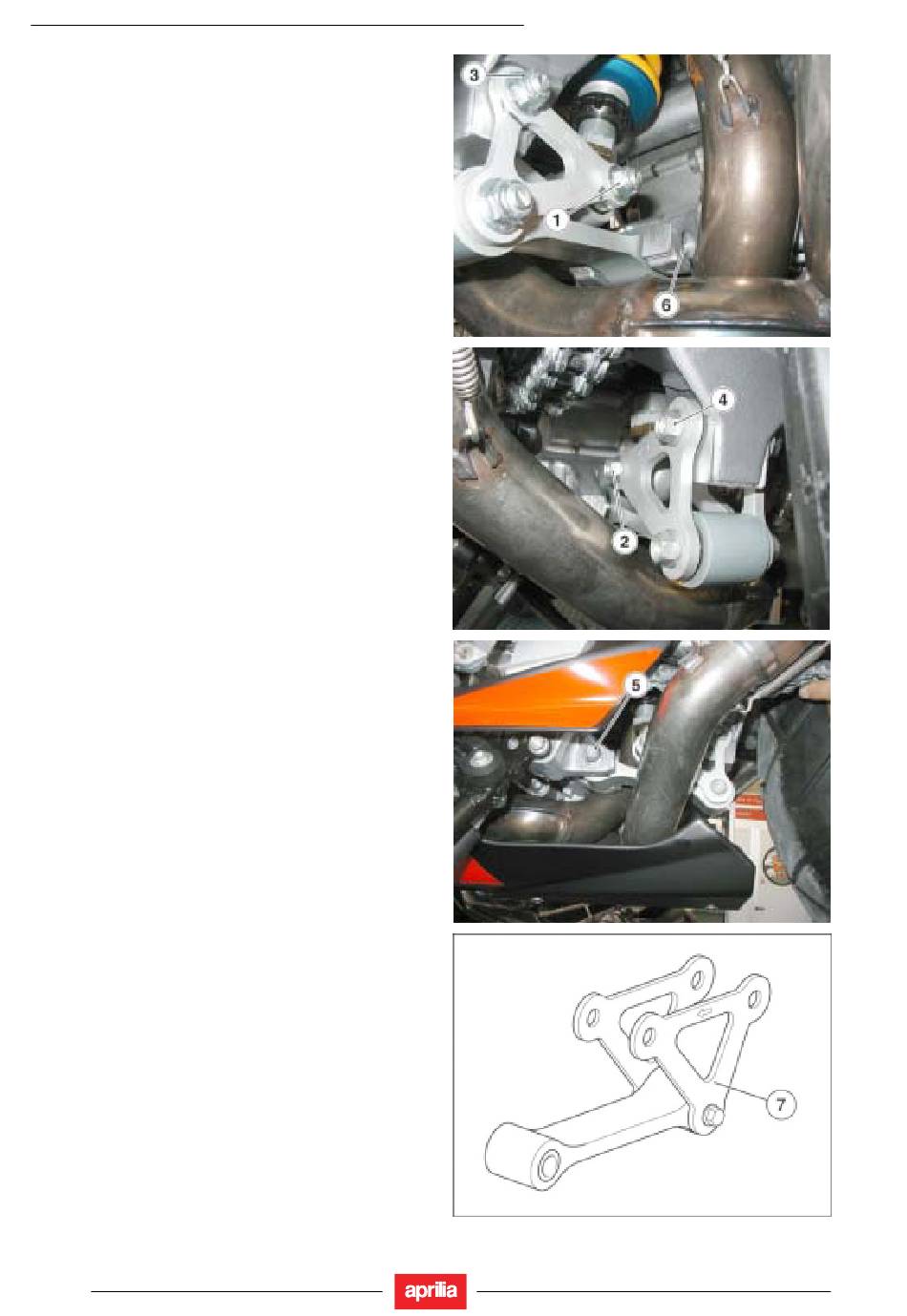

Von der rechten Fahrzeugseite aus die Mutter (1) lok-
kern und entfernen.
•
Von der anderen Seite aus die Schraube (2) heraus-
ziehen.
•
Die Mutter (3) lockern und entfernen.
•
Von der anderen Seite aus die Schraube (4) heraus-
ziehen.
•
Die Mutter (5) lockern und entfernen.
•
Von der anderen Seite aus die Schraube (6) heraus-
ziehen.
•
Den gesamten Gelenkanschluß (7) der Aufhängung
abnehmen.
WICHTIG Beim Wiedereinbau alle Gelenke des Anschlusses
einschmieren, Alle Teile des Gelenkanschlusses korrekt po-
sitionieren und mehrmals prüfen, ob sich die Gelenke ohne
Behinderungen bewegen lassen.
5 - 82
RSV 1000 R - RSV 1000 R FACTORY
