APRILIA RSV 1000 R 2005 Werkstatt-Handbuch Seite 202

RSV 1000 R - RSV 1000 R FACTORY

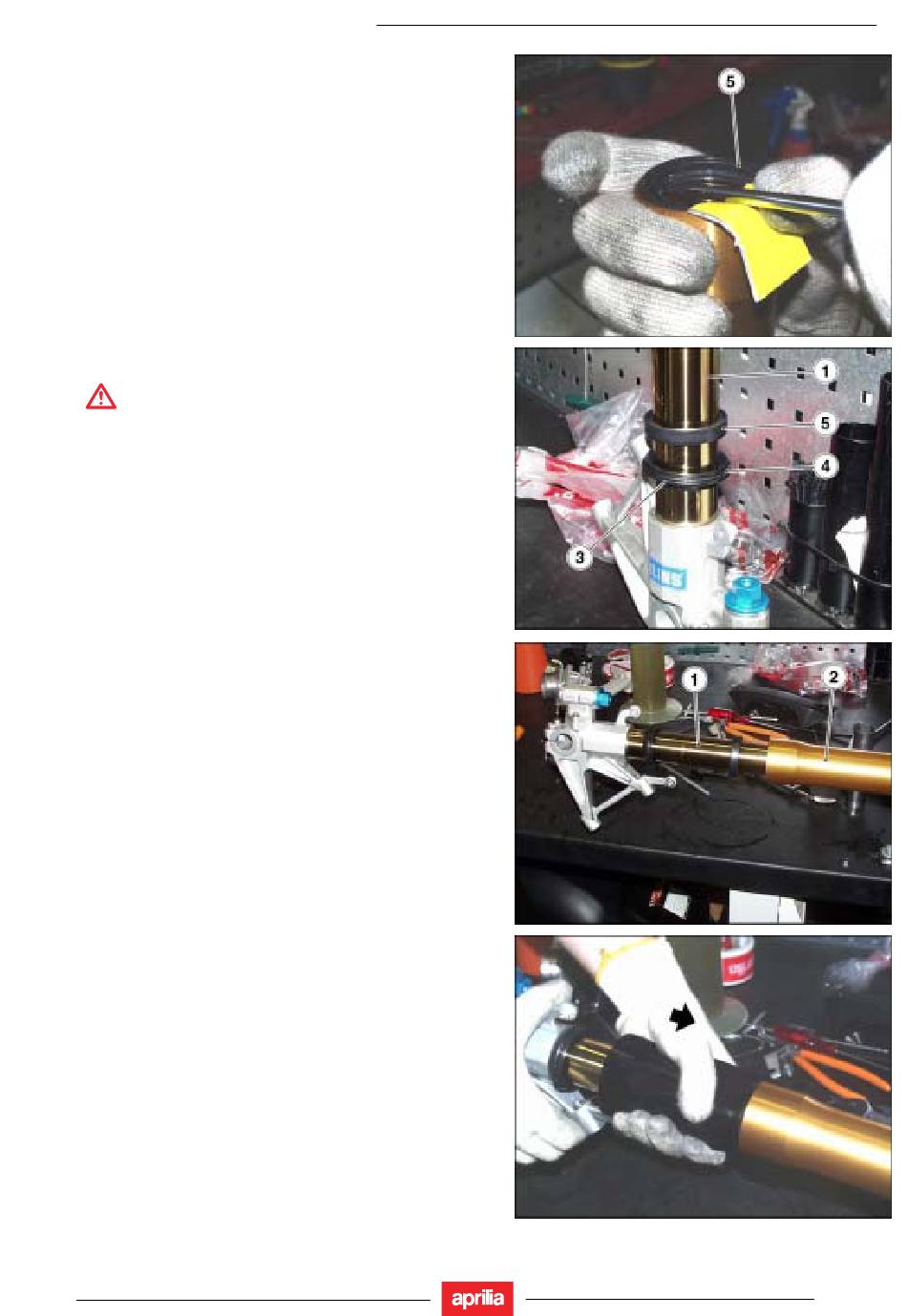

WICHTIG Eine Gummilasche am Rand des Gleitrohrs an-
ordnen, so dass es bei der Abnahme der Ölabdichtung (5)
nicht beschädigt wird.
•
Die Ölabdichtung (5) mit einem Schlitzschraubendre-
her abdrücken.
MONTAGE
ACHTUNG
Höchste Aufmerksamkeit darauf richten, dass
keine Fremdkörper ins Innere des Gleitrohrs
und des Tauchrohrs eindringen.
Nie zuvor abgelassenes Öl wiederverwenden.
Nachstehende Komponenten durch neue ersetzen:
- Ölabdichtung (5)
- Ölabstreifer (3)
WICHTIG Vor der erneuten Montage der Ölabdichtung (5)
eine dünne Schicht Gabelöl darauf auftragen.
• In nachstehender Reihenfolge folgende Teile auf das
Tauchrohr (1) geben: Staubstreifer (3), Sprengring (4)
und Ölabdichtung (5).
• Das Gleitrohr in einen Schraubstock ausrichten, dabei
die beiden Schalenhälften (B) zwischenlegen.
• Den Tauchrohrholm (1) in das Gleitrohr (2) einfügen.
•
Am Tauchrohr (1), hinter die Ölabdichtung (5), die bei-
den Schalenhälften des Spezialwerkzeugs (B - C) ein-
fügen.
•
Das Spezialwerkzeug (B - C) umfassen, dann die Öl-
abdichtung (5) in ihre Position am Gleitrohr (2) ein-
schieben.
• Das Werkzeug (B - C) entfernen.
FAHRWERK
5 - 61
