RSV 1000 R - RSV 1000 R FACTORY
5.7.3.

ENDANTRIEBSEINHEIT ABNEHMEN

•

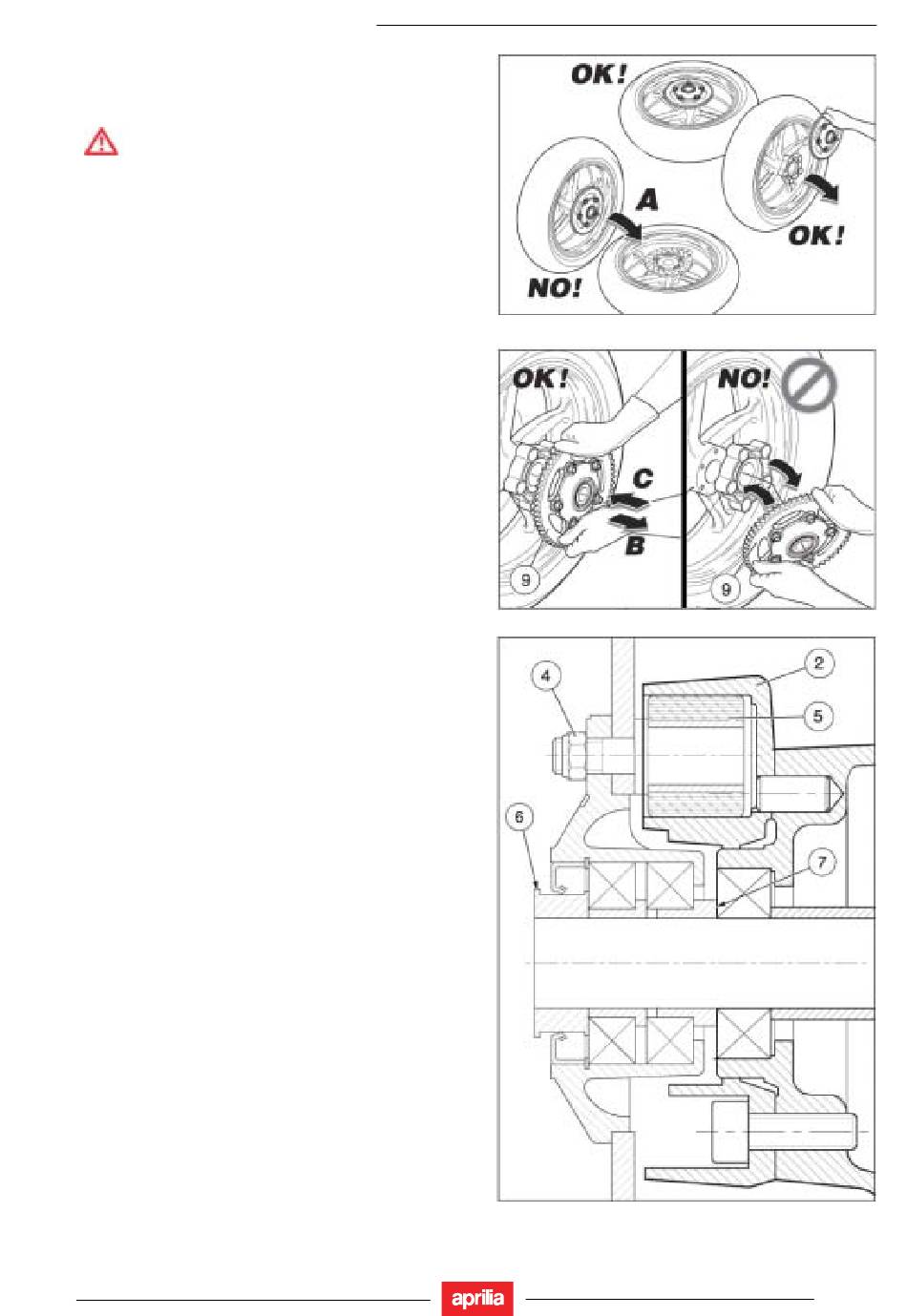

Das Hinterrad abmontieren.
ACHTUNG
Mit Vorsicht vorgehen. Wenn das Hinterrad-
Treibaggregat (1) auf dem Kupplungsträger (2)
installiert ist, das Hinterrad weder umdrehen
noch kranzseitig horizontal (A) drehen, da das
Hinterrad-Treibaggregat heraustreten und he-
runterfallen würde und dabei die Gefahr einer
Beschädigung des Zahnkranzes (3) besteht.
WICHTIG Die fünf Muttern (4) dürfen absolut nicht abge-
schraubt werden. Das Hinterrad-Treibaggregat ist vollstän-
dig aus dem Kupplungsträger zu ziehen.
•
Durch beidhändige Einwirkung (B) auf den Außen-
durchmesser des Zahnkranzes (3), das Hinterrad-Trei-
baggregat parallel zur Radachse herausziehen.

EINBAUHINWEISE

WICHTIG Das Hinterrad-Treibaggregat parallel zur Radach-
se einfügen, wobei die Dichtungen der elastischen Kupp-
lungen in die jeweiligen Sitze auf dem Kupplungsträger (5)
einzusetzen sind (2).
•
Durch beidhändige Einwirkung (C) auf den Außen-
durchmesser des Zahnkranzes (3), das Hinterrad-Trei-
baggregat in den Kupplungsträger (2) einsetzen.
WICHTIG Den nachfolgend aufgeführten Vorgang nur dann
durchführen, wenn das linke Distanzstück (6) und/oder das
rechte Distanzstück (7) aus den jeweiligen Sitzen herausge-
treten sind.
•
Das linke Distanzstück (6) und/oder das rechte Di-
stanzstück (7) mit dem größten Durchmesser zur
Fahrzeugaußenseite hin in die jeweiligen Sitze einfü-
gen.
FAHRWERK
5 - 107
