APRILIA RSV 1000 R 2005 Werkstatt-Handbuch Seite 296

ELEKTRISCHE ANLAGE
Steckeranschluss B
Pin Benennung
1 Steuergerätversorgung (Masse)
2 Steuergerätversorgung (Masse)
3 Lüfterrad
4 nicht verbunden
5 Steuerung für Heizspirale der
Lambda-Sonde
6 Signal
Fahrgeeschwindigkeitssensors
7 nicht verbunden
8 nicht verbunden
9 Signal des Umfallsensors
10 nicht verbunden
11 Steuergerätversorgung (15)
12 Signal der Lambdasonde (Masse)
13 Steuergerätversorgung (Masse)
14 nicht verbunden
15 Steuerung der "Intake flap"
16 nicht verbunden
17 Steuerung des Einspritzrelais
18 nicht verbunden
19 nicht verbunden
20 Versorgung
Fahrzeuggeschwindigkeitssensors
(Masse)
21 Startabruf
22 nicht verbunden
23 Seitenständerschalter
24 Diagnoselinie (K)
25 Kupplungsschalter
26 Bremslichtschalter
27 CAN-Linie (L)
28 CAN-Linie (H)
29 Kraftstoffpumpensteuerung
30 nicht verbunden
31 Steuerung des Anlassrelais
32 Steuergerätversorgung (Masse)
33 nicht verbunden
34 nicht verbunden
35 nicht verbunden
36 Versorgung 12 V
37 Signal des Lambdasensors
38 nicht verbunden
39 nicht verbunden
40 Leerlaufkontrollschalter
41 Steuergerätversorgung (Masse)

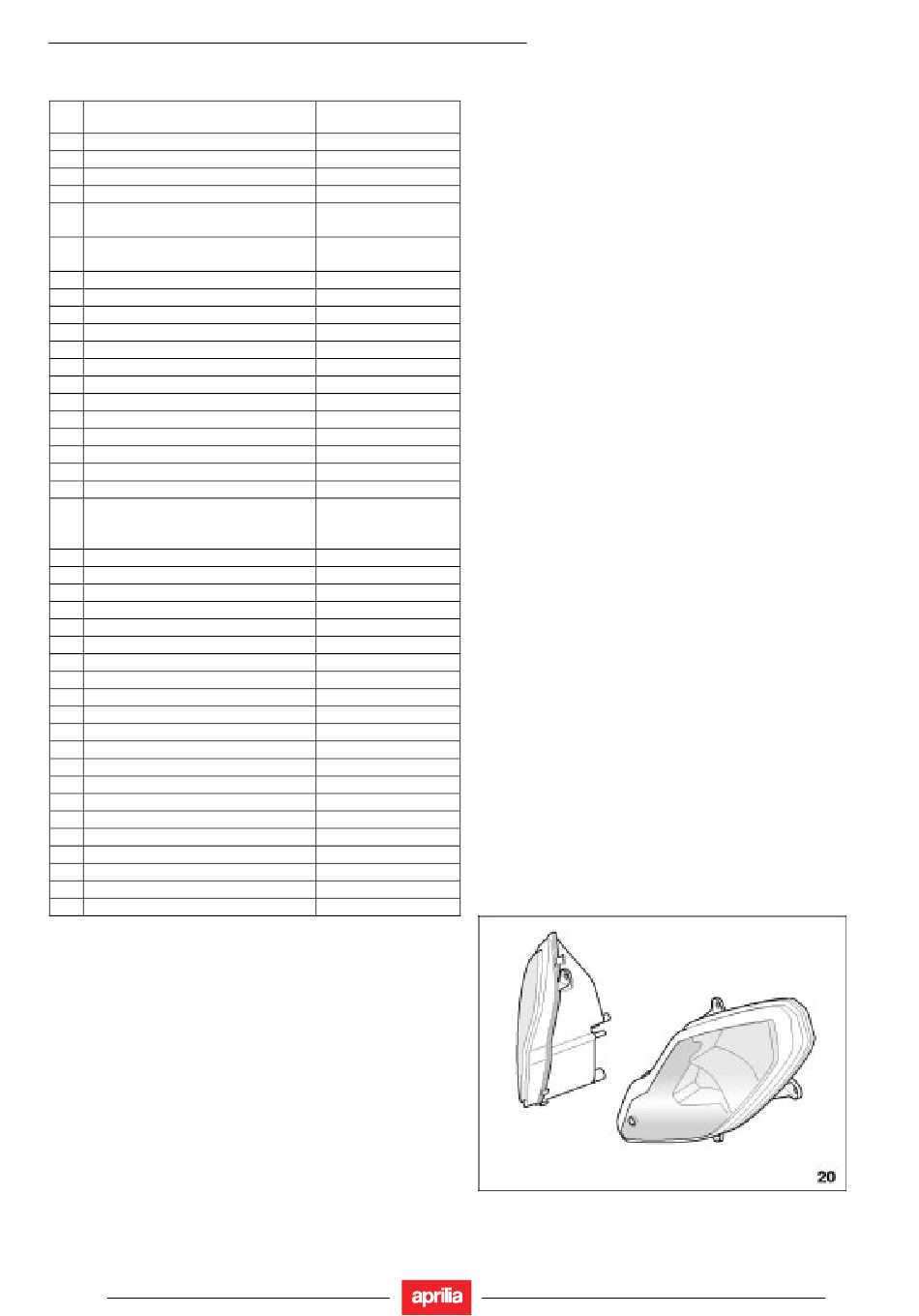

20 SCHEINWERFER
Abblendlicht (Halogen) 12 V – 55 W H11 x 2
Fernlicht (Halogen) 12 V – 55 W H11 x 2
Vorderes Standlicht 12 V – 5 W
7 - 12
Signaltyp
Versorgung
Versorgung
Leistungsausgang
Leistungsausgang
des Frequenzeingang
Digital-Eingang
Versorgung
Versorgung
Versorgung
Leistungsausgang
Digital-Ausgang
des Versorgung
Digital-Eingang
Digital-Eingang
Kommunikationslinie
Digital-Eingang
Digital-Eingang
Kommunikationslinie
Kommunikationslinie
Leistungsausgang
Digital-Ausgang
Leistungseingang
Versorgung
Analog-Eingang
Digital-Eingang
Versorgung
RSV 1000 R - RSV 1000 R FACTORY
