RSV 1000 R - RSV 1000 R FACTORY
3.1.5.
LUFTFILTERKASTEN

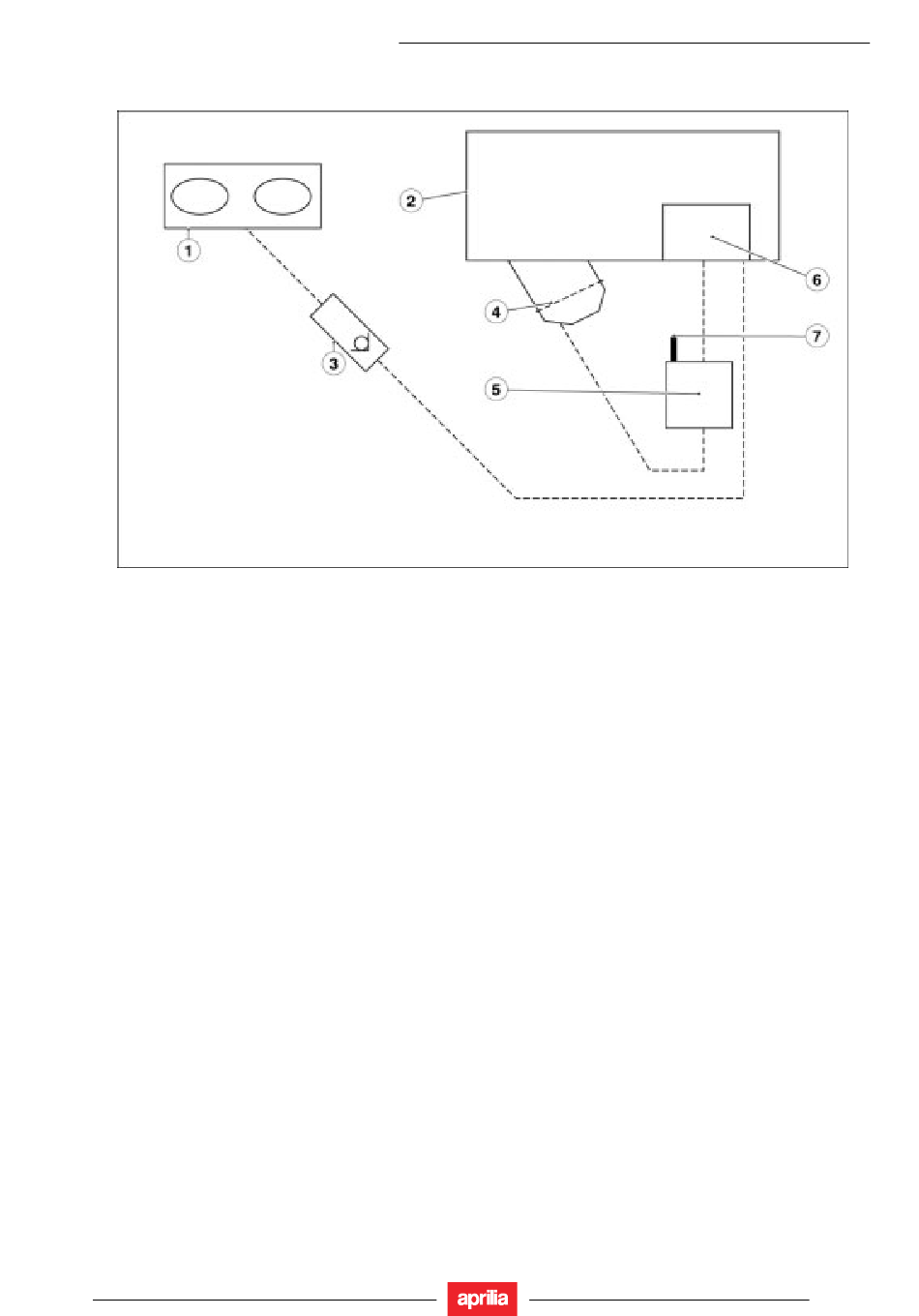

Legende:
1.
Drosselklappenkörper
2.
Vorderer Ansaugtrakt
3.
Sperrventil
4.
Membran
5.
Elektroventil
6.
Unterdruckkammer
7.
Atmosphärischer Druck
Der angesaugte Luftstrom wird durch eine Klappe reguliert, die sich im Ansaugkanal zwischen Cockpitverkleidung und
Luftfilterkasten befindet.
Dank dieser Klappe wird das Ansauggeräusch bei niedrigen Drehzahlen reduziert.
Die Klappe besteht aus folgenden Teilen: Klappe / Seilzug / Membran / Elektroventil
Die Klappe ist normalerweise geschlossen und öffnet sich erst unter folgenden Bedingungen:
ab einer Drehzahl von 6500 U//min
Mindestöffnung der Drosselklappe 30 %
Die Unterdruckkammer dient der Vermeidung von Druckimpulsen.
Beim Wechseln des Sperrventils auf die korrekte Einbauposition achten: Der weiße Teil muss zur Unterdruckkammer hin
weisen
KRAFTSTOFFANLAGE
3 - 19
