FAHRWERK
5.6.5.

VORDERRADLAGER EINBAUEN

Falls vorhanden:
•
Die Vorderradlager abnehmen.
Auf der rechten Radseite arbeiten:
WICHTIG Das entsprechende Spezialwerkzeug OPT bereit-
stellen:
- aprilia part# 8140180 (Ausziehvorrichtungen für Lager).
•

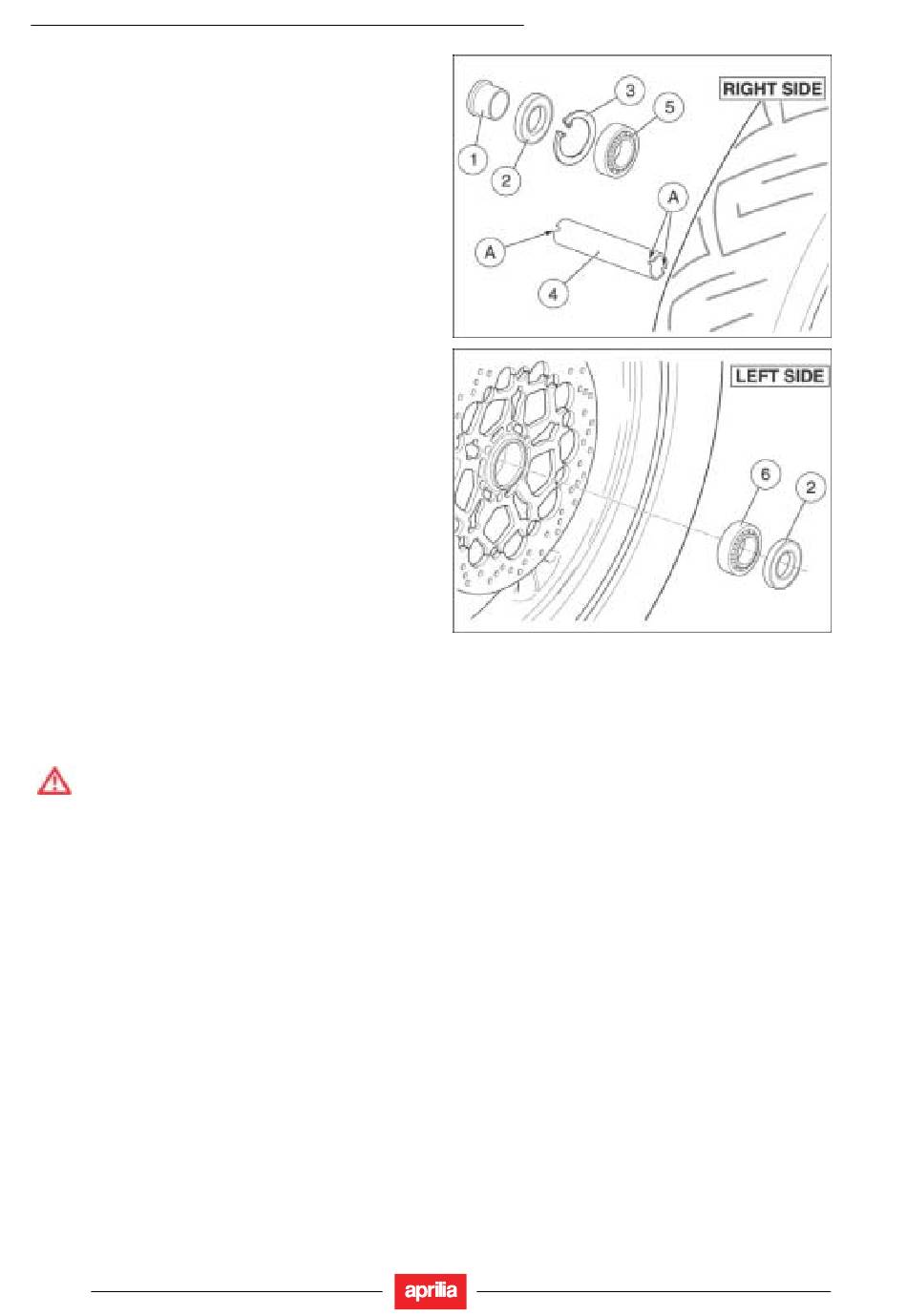

Das rechte Lager (5) mittels des entsprechenden Puf-
fers vollkommen einsetzen.
WICHTIG Das rechte Lager muß bis zum kompletten Kon-
takt mit der Schulter (Y) eingesetzt werden.
•
Den Federring (3) einfügen.
WICHTIG Der Federring (3) ist nur auf der rechten Radseite
vorgesehen.
Auf der linken Radseite arbeiten:
•
Das Distanzstück (4) einfügen.
WICHTIG Das entsprechende Spezialwerkzeug OPT bereit-
stellen:
- aprilia part# 8140180 (Ausziehvorrichtungen für Lager).
• Das linke Lager (6) mittels des entsprechenden Puffers
einfügen.
WICHTIG Die vollkommene Einfügung (6) des linken Lagers
wird folgende Komponenten in Berührung bringen:
- rechtes Lager (5);
- Distanzstück (4);
- linkes Lager (6).
ACHTUNG
Nachdem der Kontakt mit dem rechten Lager
(5) erreicht wurde, nicht weiter hineindrücken,
um den Federring (3) nicht zu beschädigen.
WICHTIG Nach Einfügung des linken Lagers (6), die Koaxia-
lität folgender Komponenten überprüfen:
- rechtes Lager (5);
- Distanzstück (4);
- linkes Lager (6).
•
Ein neues Dichtelement (2) installieren.
Auf der rechten Radseite arbeiten:
•
Ein neues Dichtelement (2) installieren.
•
Das Distanzstück (1) mit dem größten Durchmesser
zur Fahrzeugaußenseite hin einfügen.
5 - 100
RSV 1000 R - RSV 1000 R FACTORY
