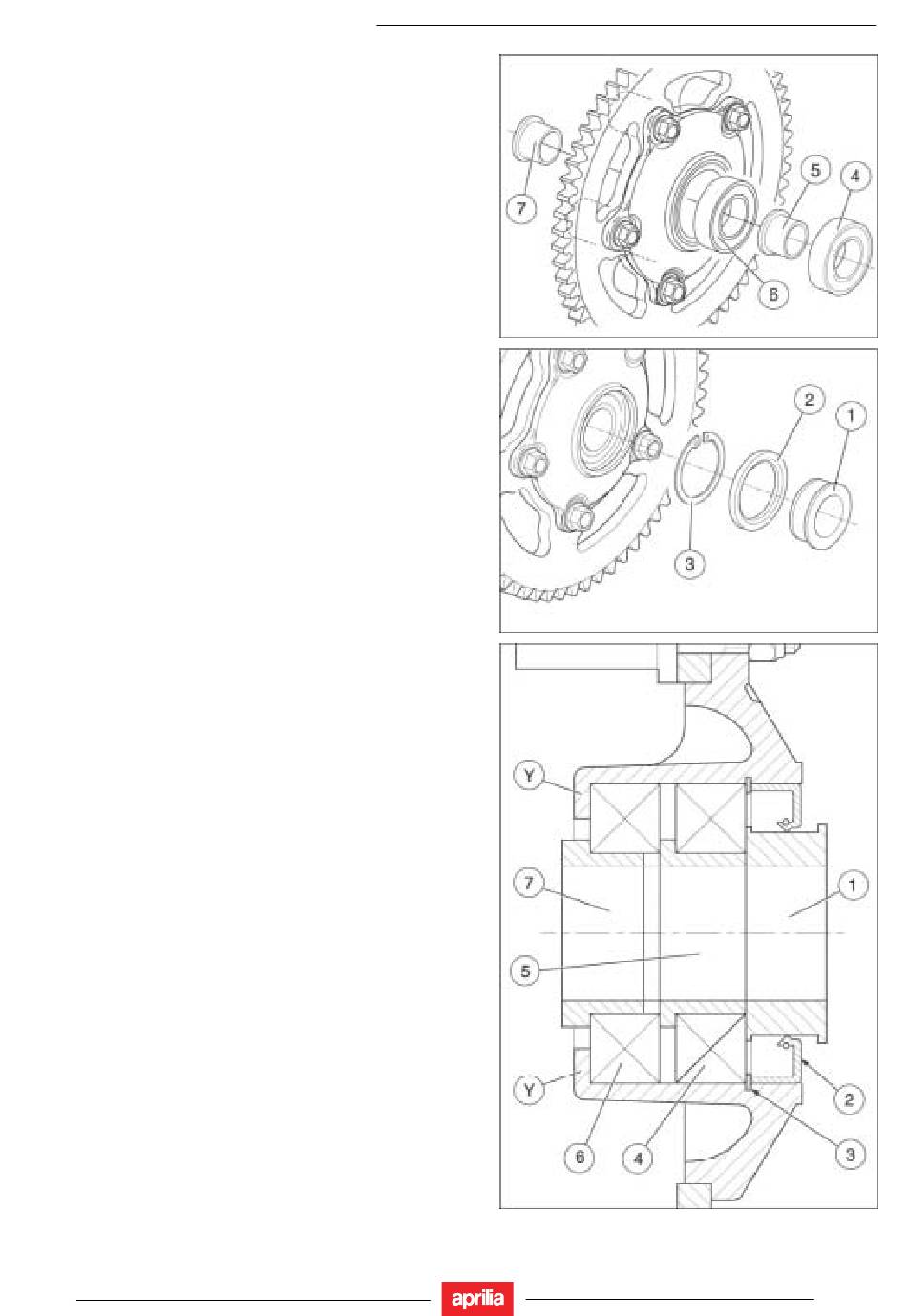

LAGER ENDANTRIEBSEINHEIT EINBAUEN

Falls vorhanden:
•
Die Lager der Endantriebseinheit entfernen.
Auf der linken Seite arbeiten:
WICHTIG Das entsprechende Spezialwerkzeug OPT bereit-
stellen:
- aprilia part# 8140180 (Ausziehvorrichtungen für Lager).
•
Das rechte Lager (6) mittels des entsprechenden Puf-
fers vollkommen einsetzen.
WICHTIG Das rechte Lager muß bis zum kompletten Kon-
takt mit der Schulter (Y) eingesetzt werden.
•
Das Distanzstück (5) einfügen.
•
Das linke Lager (4) mittels des entsprechenden Puffers
einfügen.
WICHTIG Die vollkommene Einfügung (4) des linken Lagers
wird folgende Komponenten in Berührung bringen:
- rechtes Lager (6);
- Distanzstück (5);
- linkes Lager (4).
WICHTIG Der Federring (3) ist nur an der linken Seite der
Endantriebseinheit vorgesehen.
•
Ein neues Dichtelement (2) installieren.
•
Das linke Abstandstück (1) mit dem größeren Durch-
messer in Richtung Fahrzeugaußenseite einsetzen.
Auf der rechten Seite arbeiten:
•
Das rechte Distanzstück (7) mit dem größten Durch-
messer zur Außenseite des Fahrzeugs hin einfügen.
