RSV 1000 R - RSV 1000 R FACTORY
5.5.4.

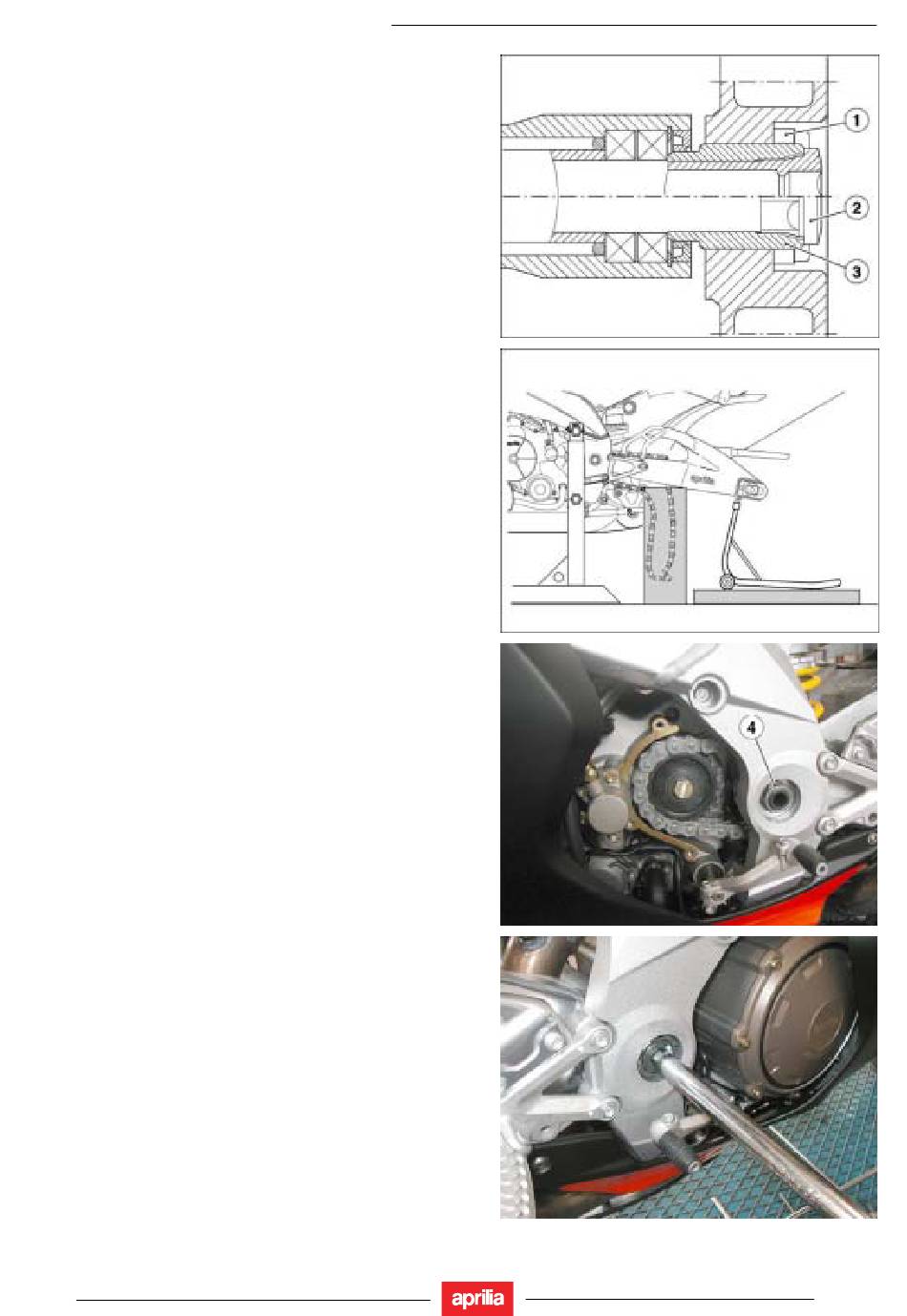

MONTAGE DER HINTERRADSCHWINGE

•
Über die gesamte Länge des Achsbolzens eine Schicht
Schmierfett auftragen.
•
Die Einstellbuchse (3) in ihren Sitz einfügen und mit
der Hand anziehen.
WICHTIG Die Einstellbuchse (3) darf nicht über die innere
Rahmenkante hinausragen.
•
Die Antriebskette am vorderen Teil (links) der Schwin-
ge ausrichten und mit Klebeband fixieren.
•
Die Schwinge vorne mit einem Stück Holz abstützen,
so dass sie sich nicht absenken kann und in Position
gehalten wird.
•
Die Schwinge hinten mit dem hinteren Stützständer
(OPT) abstützen.
WICHTIG Das hintere Stützgestell (OPT) an der Basis so-
weit abstützen, dass ein ungehindertes Arbeiten möglich ist
(an den Zapfen der Hinterradschwinge eingehakt).
• Die Schwinge vorne abstützen und dabei so ausrich-
ten, dass die Bohrungen untereinander auf Flucht aus-
gerichtet sind, dann gleichzeitig die Achse (2) komplett
einfügen.
WICHTIG Kontrollieren, dass sich der Sechskantbereich am
Achskopf (2) korrekt in den inneren Sechskantsitz der Ein-
stellbuchse (3) zu einfügt.
•
Die Konternutmutter (1) einige Umdrehungen mit der
Hand anschrauben.
•
Die U-Scheibe und Mutter (4) auf den Achsbolzen
schrauben und von Hand anziehen.
• Von der rechten Seite des Fahrzeugs her den Achs-
bolzen (2) im Uhrzeigersinn drehen, dadurch wird die
Einstellbuchse (3) in die Drehung mit einbezogen, die
dann die Schwinge auf Anschlag drückt.
FAHRWERK
5 - 89
