ELEKTRISCHE ANLAGE

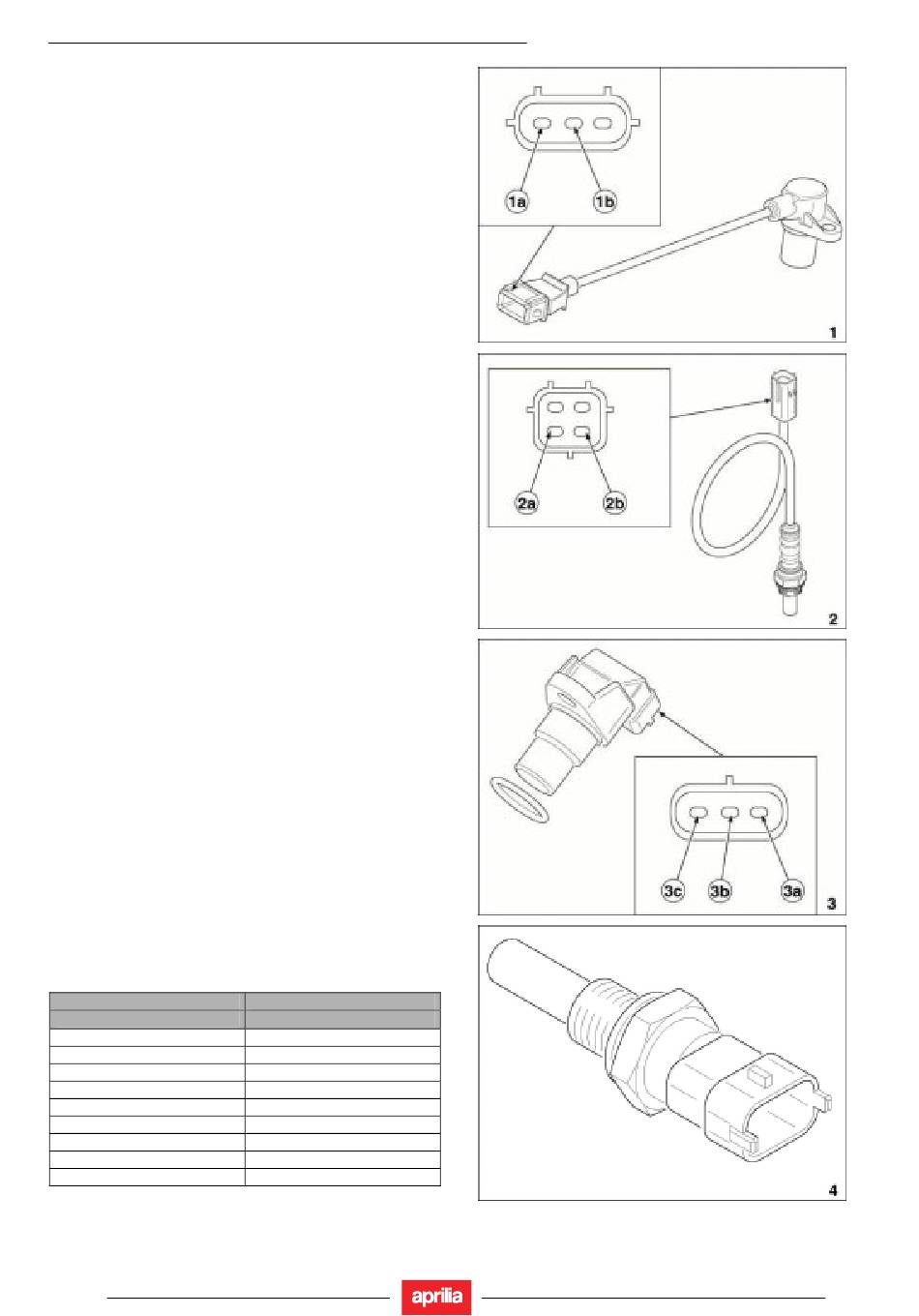

1 MOTORDREHZAHLSENSOR
Induktiver Sensor
Ist mit einem Geberrad mit 36 Zähnen verbunden.
Der Sensor übermittelt alle 10° der Geberraddrehung einen
Spannungsimpuls und ermöglicht
Berechnung der Motordrehzahl
Kurbelwelle.
Wicklungswiderstand 0,7 – 1,1 KΩ (zwischen Pin 1 und 2
messen)
Wechselspannung am Ausgang 1 – 2 V (zwischen Pin 1 und 2
messen)
2 LAMBDASONDE
Sauerstoffsensor mit Heizspirale
Sensorspannung zwischen 0 und 0,9 V (zwischen den Pins 3
und 4 messen)
Heizspiralenwiderstand zwischen 12,8 und 14,2 Ω (zwischen
den Pins 1 und 2 bei einer Temperatur von 20°C – 68°F
messen)
Versorgungsspannung 12
Verbindungen 2 messen)
3 NOCKENWELLENSENSOR
Hall-Sensor
Am Zylinderkopf des vorderen Zylinders montiert.
Der Sensor ermöglicht dem Steuergerät das Erkennen der
präzisen Sequenz der einzelnen Zylinder indem der interne
Zähler während der asynchronen Zündphase auf Null gesetzt
wird.
12V-Versorgung zwischen Pin 3 und 1.
Abgabe einer quadratischen Welle alle zwei Motorumdrehungen
(zwischen den Pins 2 und 1 messen)
4 TEMPERATURSENSOR FÜR KÜHLFLÜSSIGKEIT
NTC-Sensor (variabler Widerstand, der Wert nimmt bei
zunehmender Temperatur ab)
Temperatur
°C
-30
-20
0
20
40
60
80
100
130
7 - 6
dem Steuergerät
und der Position
V (zwischen den beiden
Mittlerer Widerstandswert
Ω
28000
14500
5500
2500
1200
600
320
180
90
