RSV 1000 R - RSV 1000 R FACTORY

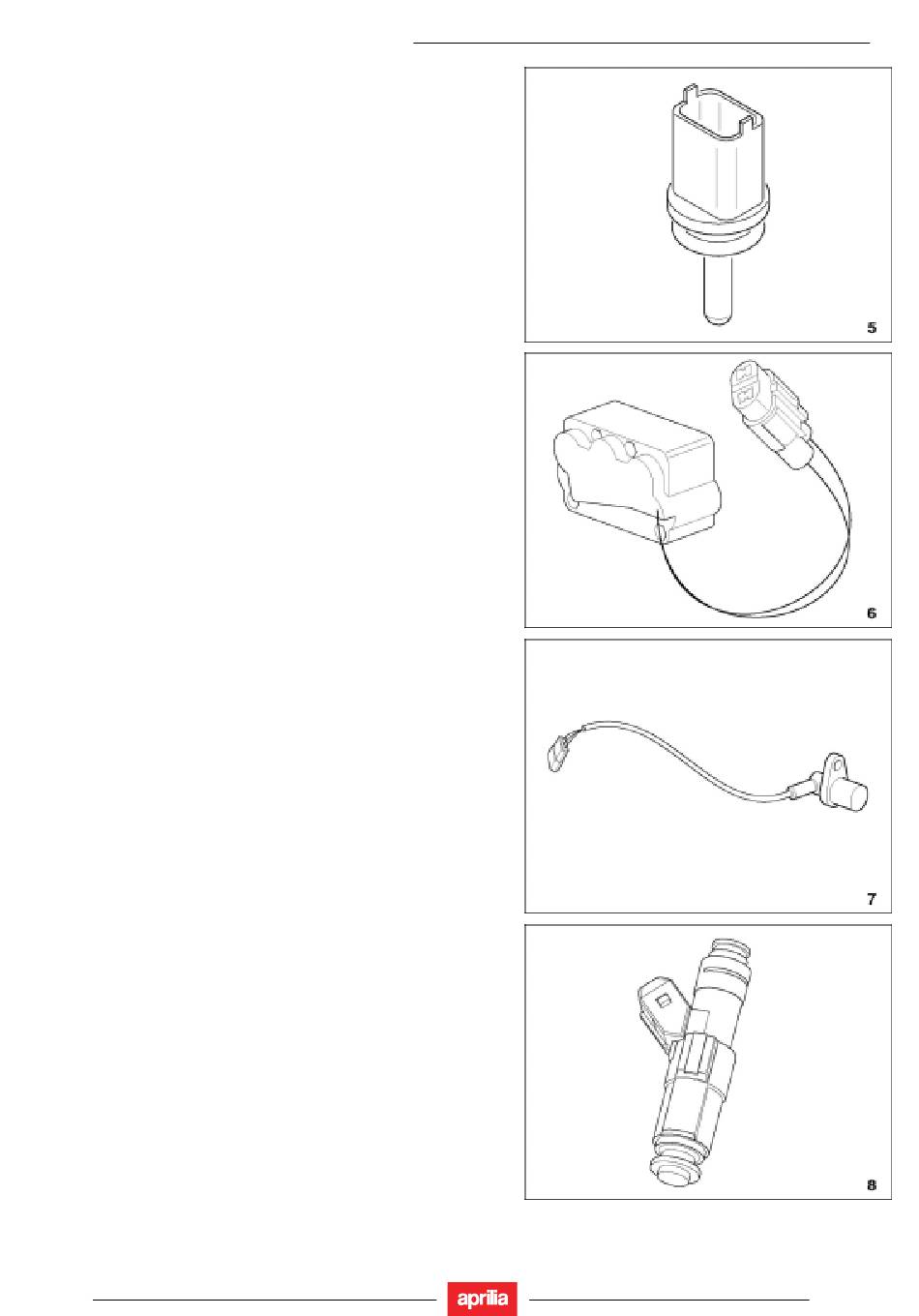

5 TEMPERATURSENSOR FÜR ANSAUGLUFT
NTC-Sensor (variabler Widerstand, der Wert nimmt bei
zunehmender Temperatur ab)
Widerstand 2,5 KΩ (Temperatur 20°C – 68°F)
Versorgung 5 V
6 UMFALLSENSOR
Widerstand von 62 KΩ bei Sensor in Montageposition
Widerstand 0 Ω, wenn sich der Sensor um 90° gegenüber
seiner Montageposition dreht.
7 FAHRZEUGGESCHWINDIGKEITSSENSOR
Hall-Sensor mit Abgabe einer quadratischen Welle mit 5
Impulsen/Drehung
Versorgungsspannung 11 ÷12V (zwischen den Pins 1 und 3
messen)
Niedriges Signal, wenn
Schraubenkopf liegt (zwischen Pin 2 und 3 messen)
8

EINSPRITZVENTIL

Widerstand zwischen 13,8 und 15,2 Ω
Versorgung 12 V
Das pulsierende vom Steuergerät gesendete Signal aktiviert ein
Elektromagnet, das einen Anker anzieht, der wiederum die
Öffnung der geeichten Düsen des Einspritzventils erzeugt.
Unter Berücksichtigung der physischen Eigenschaften des
Kraftstoffs und eines konstanten an den Einspritzventilen
vorliegenden Drucks von 3,5 bar hängt das eingespritzte
Volumen ausschließlich
Einspritzventile selbst ab.
der Sensor gegenüber
von der Öffnungszeit
dem
der
ELEKTRISCHE ANLAGE
7 - 7
