REGELMÄSSIGE INSTANDHALTUNG

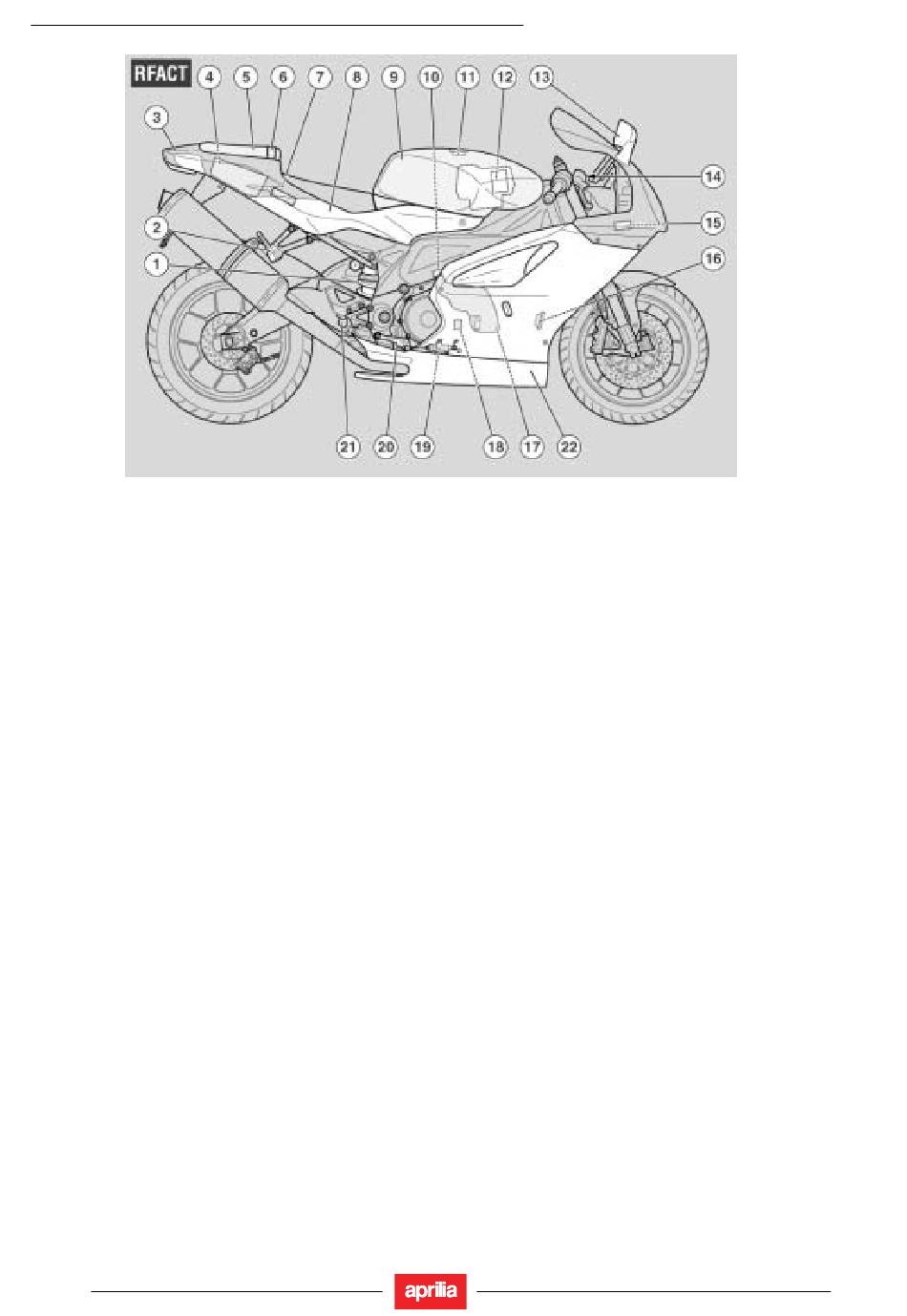

LEGENDE RFACT
1. Zentralfederbein
2. Rechte Soziusfußraste (hoch-/ausklappbar)
3. Rücklicht
4. Dokumenten/Werkzeugfach
5. Soziussitz (Dokumenten/Werk-zeugfachverschluss)
6. Soziushalteriemen
7. Elektronisches Steuergerät
8. Rechte Seitenabdeckung
9. Kraftstofftank
10. Verschluss des Kühlmittel-ausgleichsbehälters
11. Kraftstofftankverschluss
12. Luftfilter
13. Rechter Rückspiegel
14. Vorderrad-Bremsflüssigkeitsbehälter
15. Sekundärsicherungenhalter (15A)
16. Hupe
17. Rechte Seitenverkleidung
18. Ausdehnungsbehälter
19. Hinterradbremsflüssigkeits-behälter
20. Hinterradbremszylinder
21. Hinterradbremshebel
22. Rechte Fahrerfußraste
