RSV 1000 R - RSV 1000 R FACTORY
5.4.3. EINZELTEILE PRÜFEN
ACHTUNG
Auf den Komponenten dürfen keine Deformati-
onen, Brüche, Risse und/oder Beulen erkenn-
bar sein.Schadhafte Teile müssen unbedingt
mit neuen ersetzt werden.
LAGER
Die Rollen von Hand drehen und prüfen, ob sie sanft, dur-
chgehend und/oder geräuschlos gleiten.
Die Lager dürfen kein Achsialspiel aufweisen.
Sollte dies nicht der Fall sein, muß das Lager ausgewechselt
werden.
ACHTUNG
Die Rollen mit Schmierfett bestreichen.
DICHTUNGEN
Den einwandfreien Zustand der Dichtungen prüfen; bei si-
chtbaren Schäden oder zu hohem Verschleiß müssen sie
ersetzt werden.

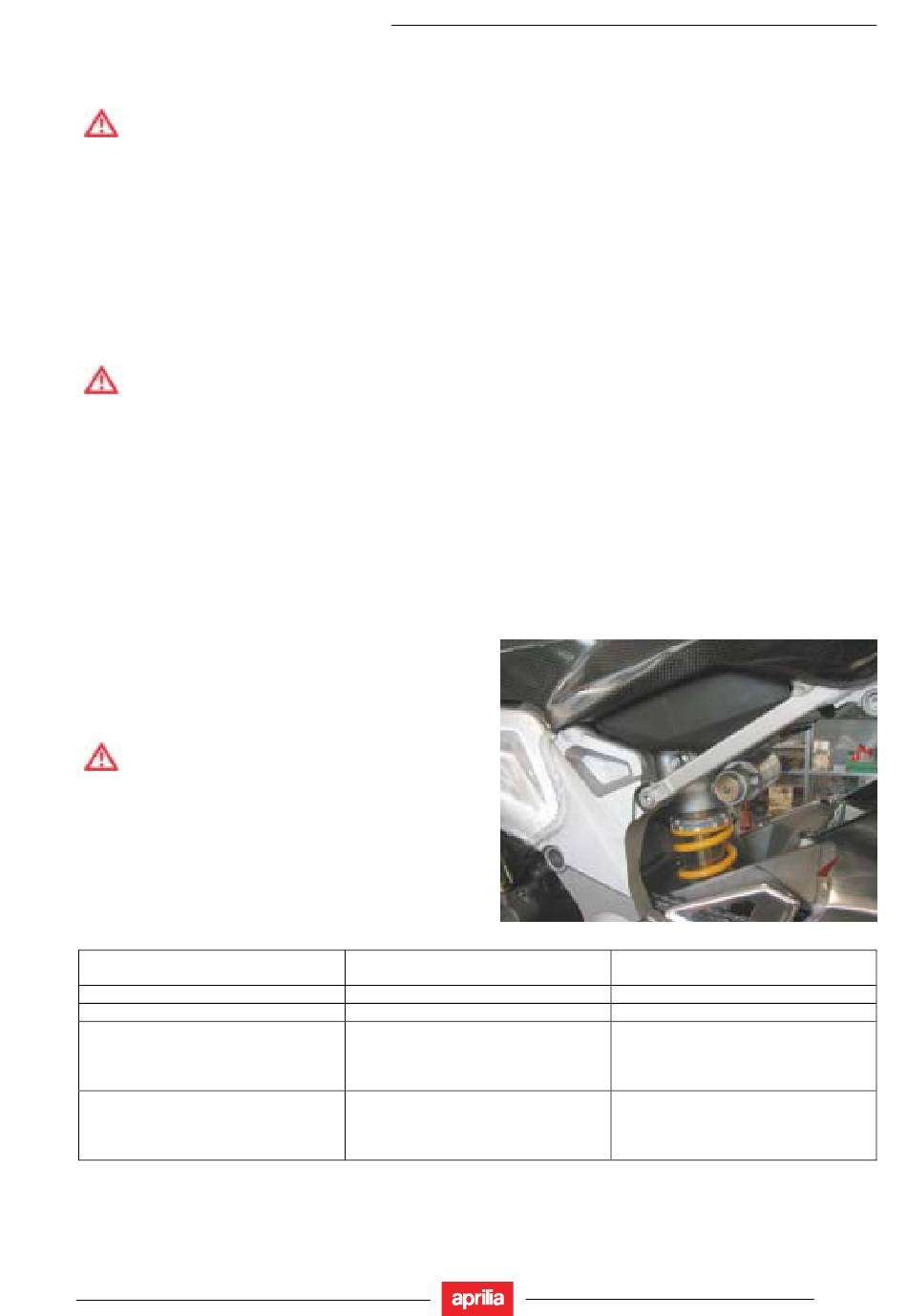

STOSSDÄMPFER
Beim Stoßdämpfer dürfen keine Ölverluste festzustellen
sein; die Bewegung des Stoßdämpfers muß weich
und hindernisfrei erfolgen.
Anderenfalls den Stoßdämpfer auswechseln.
GEFAHR
Der Stoßdämpfer enthält unter Druck stehen-
den Stickstoff. Um Explosionen zu vermeiden,
darf der Stoßdämpfer weder mit offenen Flam-
men oder Hitzequellen in Berührung kom-
men.Bei der Auswechslung des Stoßdämpfers
den Stickstoff durch Drücken auf den mittleren
Teil des unter der Kappe oder der Schraube be-
find-lichen Ventils auslassen.
Hinterradaufhängung
Stoßdämpfer-Achsenabstand (A)
Federlänge (vorgespannt) (B)
Einstellung in Zugstufe, Nutmutter (1)
Einstellung in Druckstufe, Schraube
(2) RSV R oder den Knauf (2) für
RFACT
(*) = im Uhrzeigersinn
(**) = gegen den Uhrzeigersinn
Standardeinstellung
313 ±1,5 mm
RSV R 149 mm RFACT 145 mm
vom Anschlag (ganz geschlossen) (*)
öffnen (**) 20 Stufen
vom Anschlag (ganz geschlossen) (*)
öffnen (**)
- RSV R 1,5 Drehungen
- RFACT 12 Stufen
FAHRWERK
Einstellung für den
Rennstreckeneinsatz
von 310 bis 317 mm
RSV R 151 mm RFACT 147 mm
vom Anschlag (ganz geschlossen) (*)
öffnen (**):
RSV R 12 – 16 Stufen
RFACT 13 – 16 Stufen
vom Anschlag (ganz geschlossen) (*)
öffnen (**)
- RSV R 1-2 Drehungen
- RFACT 8-14 Stufen
