KRAFTSTOFFANLAGE
RSV 1000 R - RSV 1000 R FACTORY
3.1. ZUFÜHRUNG
3.1.1.

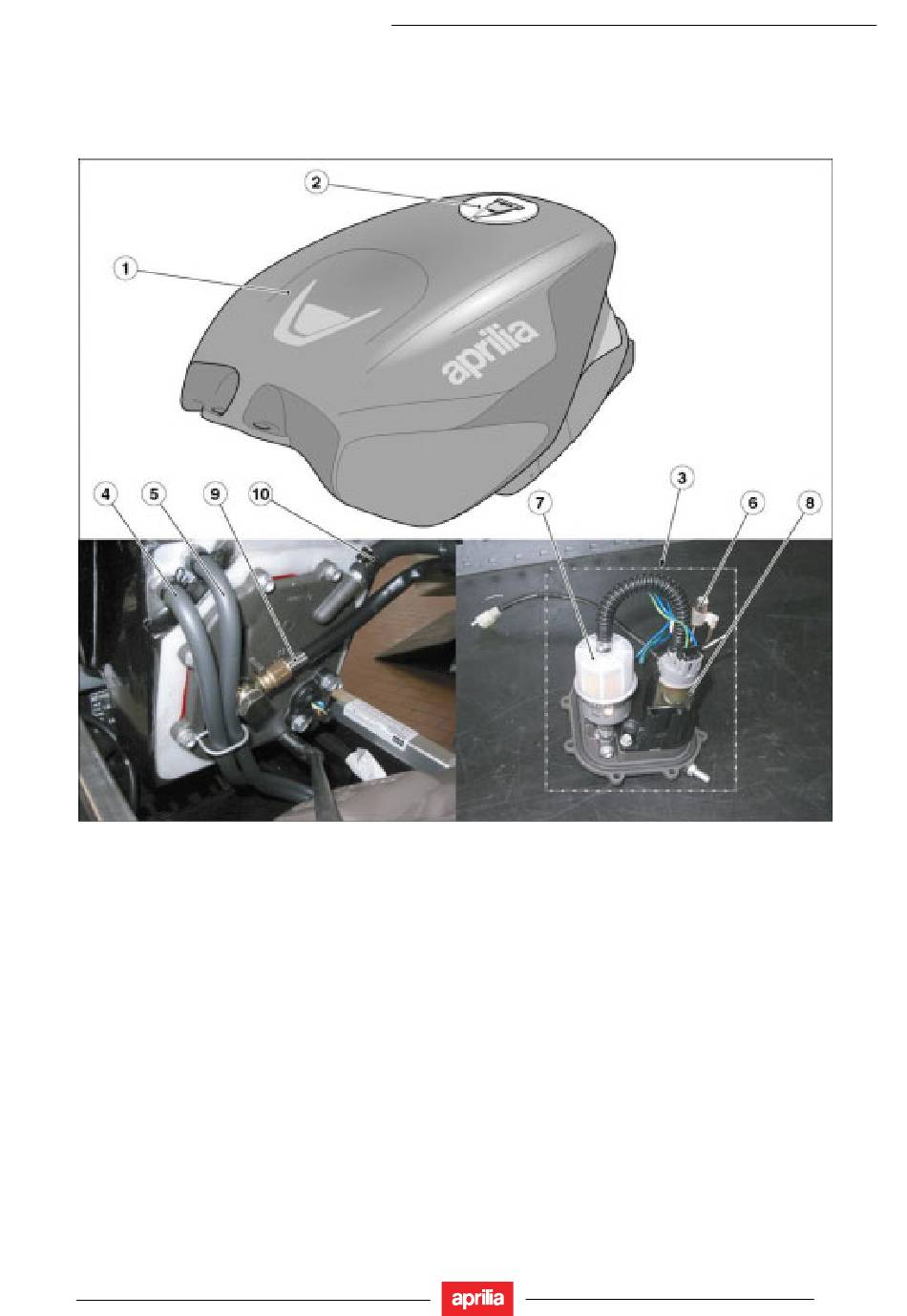

SCHEMA

Legende
1) Kraftstoffbehälter
2) Einfüllschraube
3) Aggregat der Kraftstoffpumpe
4) Entlüftungsschlauch für (durch Überdruck im Behälter verursachte) Kraftstoffdämpfe
5) Schlauch zum Ableiten überschüssigen Kraftstoffs
6) Kraftstoffstand-Sensor
7) Kraftstoffilter der Zuleitung
8) Kraftstoffpumpe
9) Kraftstoffzuleitung
10) Kraftstoffableitung
3 - 3
