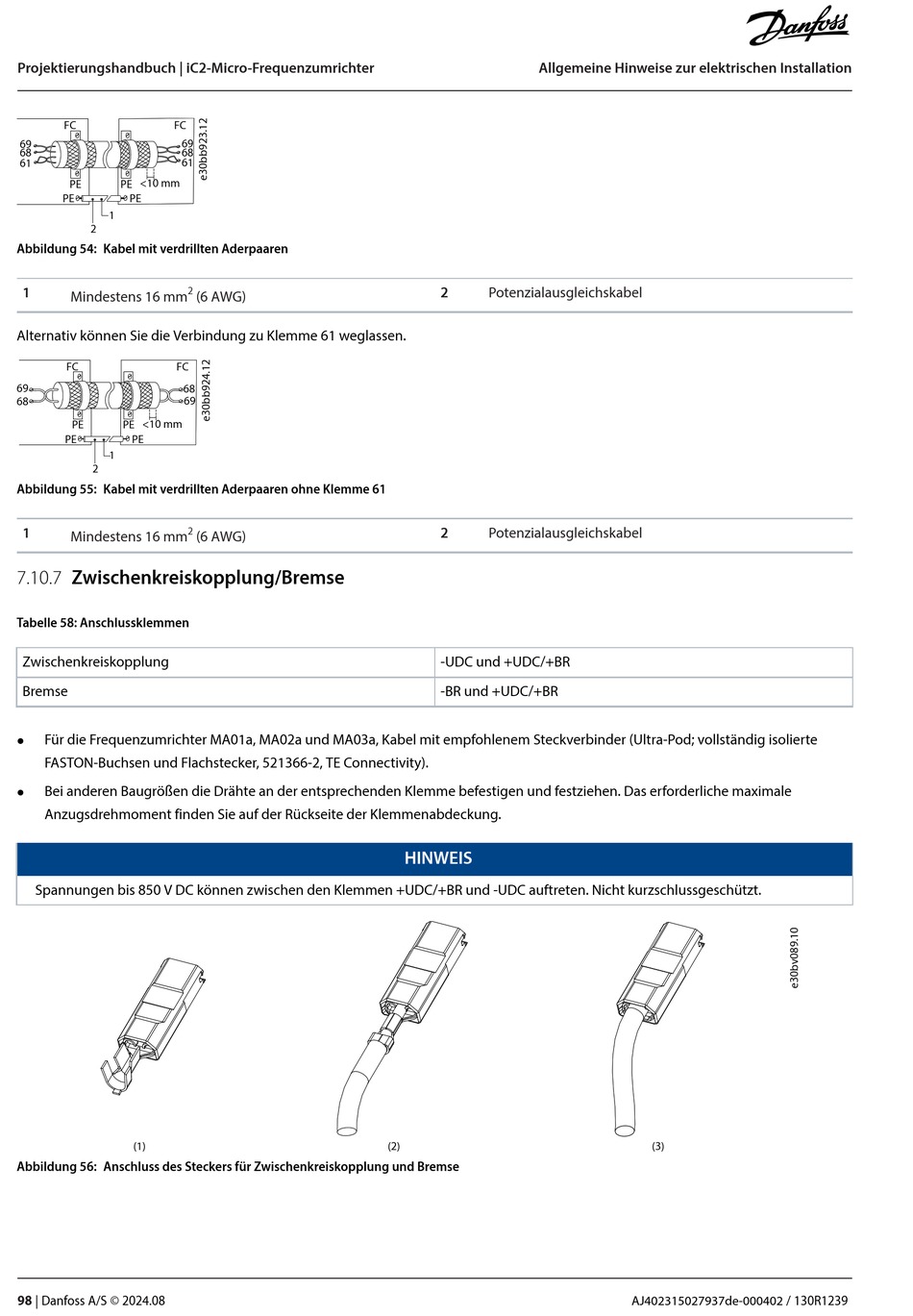

Abbildung 54: Kabel mit verdrillten Aderpaaren
1
2
Mindestens 16 mm
Alternativ können Sie die Verbindung zu Klemme 61 weglassen.
FC FC
69
68
69
68
<10 mm
PE PE
PE PE
1
2
Abbildung 55: Kabel mit verdrillten Aderpaaren ohne Klemme 61
1
2
Mindestens 16 mm
7.10.7 Zwischenkreiskopplung/Bremse
Tabelle 58: Anschlussklemmen
Zwischenkreiskopplung
Bremse
Für die Frequenzumrichter MA01a, MA02a und MA03a, Kabel mit empfohlenem Steckverbinder (Ultra-Pod; vollständig isolierte
l
FASTON-Buchsen und Flachstecker, 521366-2, TE Connectivity).
Bei anderen Baugrößen die Drähte an der entsprechenden Klemme befestigen und festziehen. Das erforderliche maximale
l
Anzugsdrehmoment finden Sie auf der Rückseite der Klemmenabdeckung.
Spannungen bis 850 V DC können zwischen den Klemmen +UDC/+BR und -UDC auftreten. Nicht kurzschlussgeschützt.
(1)
Abbildung 56: Anschluss des Steckers für Zwischenkreiskopplung und Bremse
98 | Danfoss A/S © 2024.08
(6 AWG)
(6 AWG)
Allgemeine Hinweise zur elektrischen Installation
2
Potenzialausgleichskabel
2
Potenzialausgleichskabel
-UDC und +UDC/+BR
-BR und +UDC/+BR
HINWEIS
(2) (3)
