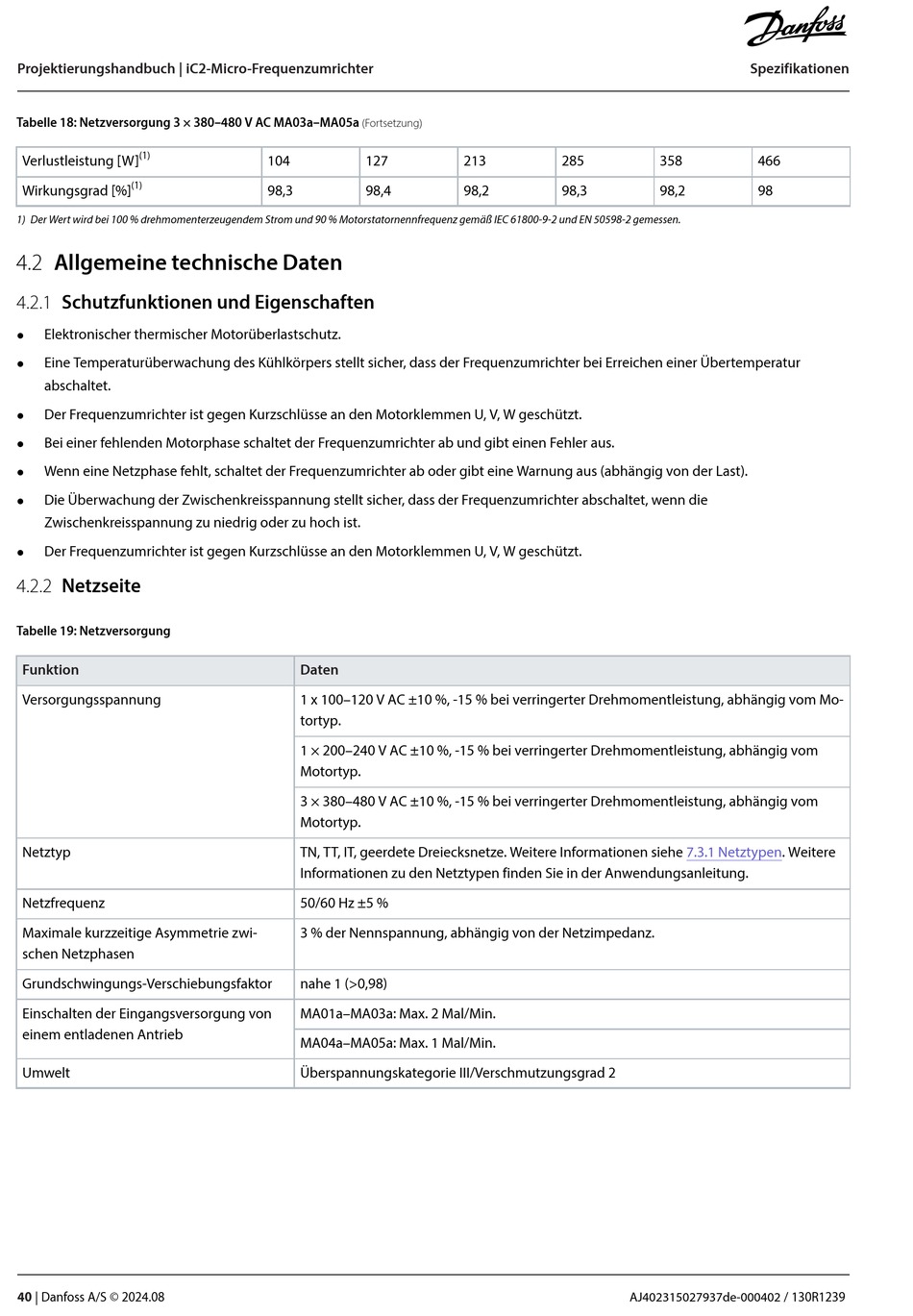

Danfoss iC2-Micro Projektierungshandbuch Seite 40

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 18: Netzversorgung 3 × 380–480 V AC MA03a–MA05a
(1)
Verlustleistung [W]
(1)
(1)
Wirkungsgrad [%]
1) Der Wert wird bei 100 % drehmomenterzeugendem Strom und 90 % Motorstatornennfrequenz gemäß IEC 61800-9-2 und EN 50598-2 gemessen.
4.2 Allgemeine technische Daten
4.2.1 Schutzfunktionen und Eigenschaften
Elektronischer thermischer Motorüberlastschutz.
l
Eine Temperaturüberwachung des Kühlkörpers stellt sicher, dass der Frequenzumrichter bei Erreichen einer Übertemperatur
l
abschaltet.
Der Frequenzumrichter ist gegen Kurzschlüsse an den Motorklemmen U, V, W geschützt.
l
Bei einer fehlenden Motorphase schaltet der Frequenzumrichter ab und gibt einen Fehler aus.
l
Wenn eine Netzphase fehlt, schaltet der Frequenzumrichter ab oder gibt eine Warnung aus (abhängig von der Last).
l
Die Überwachung der Zwischenkreisspannung stellt sicher, dass der Frequenzumrichter abschaltet, wenn die
l
Zwischenkreisspannung zu niedrig oder zu hoch ist.
Der Frequenzumrichter ist gegen Kurzschlüsse an den Motorklemmen U, V, W geschützt.
l
4.2.2 Netzseite
Tabelle 19: Netzversorgung
Funktion
Versorgungsspannung
Netztyp
Netzfrequenz
Maximale kurzzeitige Asymmetrie zwi-
schen Netzphasen
Grundschwingungs-Verschiebungsfaktor
Einschalten der Eingangsversorgung von
einem entladenen Antrieb
Umwelt
40 | Danfoss A/S © 2024.08
(Fortsetzung)
104 127
98,3 98,4
Daten
1 x 100–120 V AC ±10 %, -15 % bei verringerter Drehmomentleistung, abhängig vom Mo-
tortyp.
1 × 200–240 V AC ±10 %, -15 % bei verringerter Drehmomentleistung, abhängig vom
Motortyp.
3 × 380–480 V AC ±10 %, -15 % bei verringerter Drehmomentleistung, abhängig vom
Motortyp.
TN, TT, IT, geerdete Dreiecksnetze. Weitere Informationen siehe
Informationen zu den Netztypen finden Sie in der Anwendungsanleitung.
50/60 Hz ±5 %
3 % der Nennspannung, abhängig von der Netzimpedanz.
nahe 1 (>0,98)
MA01a–MA03a: Max. 2 Mal/Min.
MA04a–MA05a: Max. 1 Mal/Min.
Überspannungskategorie III/Verschmutzungsgrad 2
213 285
98,2 98,3
AJ402315027937de-000402 / 130R1239
Spezifikationen
358 466
98,2 98
7.3.1 Netztypen. Weitere
