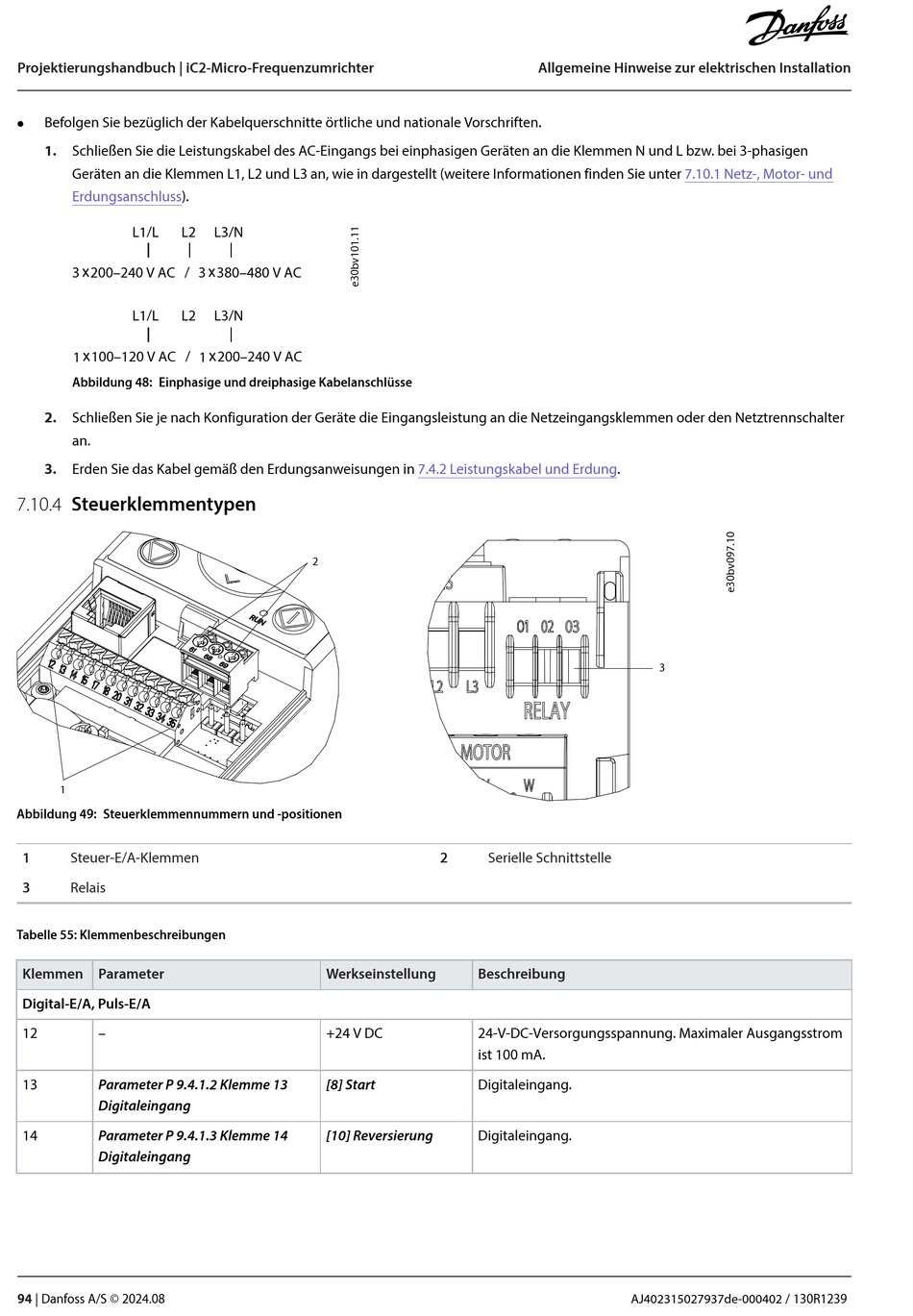

Danfoss iC2-Micro Projektierungshandbuch Seite 94

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Befolgen Sie bezüglich der Kabelquerschnitte örtliche und nationale Vorschriften.
l
1.
Schließen Sie die Leistungskabel des AC-Eingangs bei einphasigen Geräten an die Klemmen N und L bzw. bei 3-phasigen
Geräten an die Klemmen L1, L2 und L3 an, wie in dargestellt (weitere Informationen finden Sie unter
Erdungsanschluss).
L1/L L2
200–240 V AC /
3
L1/L L2
1 100–120 V AC /
Abbildung 48: Einphasige und dreiphasige Kabelanschlüsse
2. Schließen Sie je nach Konfiguration der Geräte die Eingangsleistung an die Netzeingangsklemmen oder den Netztrennschalter
an.
3.
Erden Sie das Kabel gemäß den Erdungsanweisungen in
7.10.4 Steuerklemmentypen
1
Abbildung 49: Steuerklemmennummern und -positionen
1 Steuer-E/A-Klemmen
3 Relais
Tabelle 55: Klemmenbeschreibungen
Klemmen Parameter
Digital-E/A, Puls-E/A
12 –
13
Parameter P 9.4.1.2 Klemme 13
Digitaleingang
14
Parameter P 9.4.1.3 Klemme 14
Digitaleingang
94 | Danfoss A/S © 2024.08
L3/N
3 380–480 V AC
L3/N
1 200–240 V AC
2
Werkseinstellung
+24 V DC
[8] Start
[10] Reversierung
Allgemeine Hinweise zur elektrischen Installation
7.4.2 Leistungskabel und Erdung.
2 Serielle Schnittstelle
Beschreibung
24-V-DC-Versorgungsspannung. Maximaler Ausgangsstrom
ist 100 mA.
Digitaleingang.
Digitaleingang.
7.10.1 Netz-, Motor- und
3
AJ402315027937de-000402 / 130R1239
