Die Frequenzumrichter können direkt nebeneinander installiert werden, um Platz zu sparen, wenn sie in Schaltschränken oder an
l
Wänden in Schalträumen installiert werden.
Vor dem Frequenzumrichter muss ausreichend Platz für die Bedienung der Bedieneinheit vorhanden sein.
l
Stellen Sie sicher, dass ausreichend Platz für die Installation und Verlegung der Kabel für den Anschluss des Frequenzumrichters
l
vorhanden ist.
l
STROMSCHLAGGEFAHR
Das Berühren eines nicht abgedeckten Motor-, Netz- oder DC-Anschlusssteckers oder -anschlusses kann zum
Tod oder zu schweren Verletzungen führen.
l
Um Abdeckungen entfernen oder Türen für den Servicezugang öffnen zu können, muss vor dem Frequenzumrichter ausreichend
l
Platz gelassen werden.
6.7.2 Einbauorte
Die Frequenzumrichter sind für die Installation in witterungsgeschützten Umgebungen ausgelegt. Weitere Informationen siehe
Übersicht der Umgebungsbedingungen.
Der Frequenzumrichter wird vorzugsweise an einer Wand oder in einem geschlossenen Schrank montiert. Die Montagefläche muss fest,
eben und nicht brennbar sein.
6.7.3 Montageanweisungen
Der Frequenzumrichter kann je nach Baugröße senkrecht oder waagerecht installiert werden. Siehe für weitere Informationen zu den
Auswirkungen der Einbaurichtung auf die Performance des Frequenzumrichters.
A

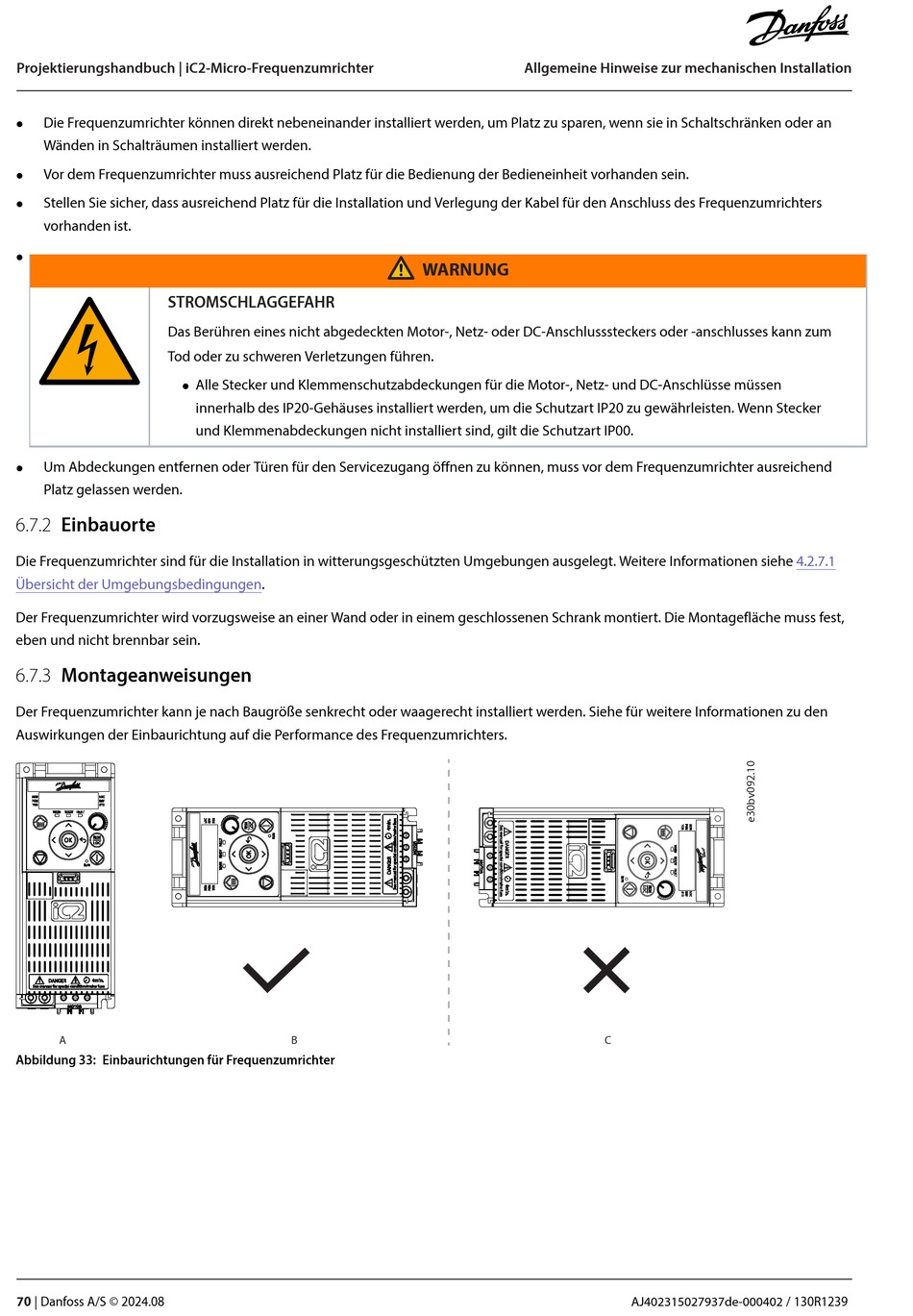

Abbildung 33: Einbaurichtungen für Frequenzumrichter
70 | Danfoss A/S © 2024.08
Alle Stecker und Klemmenschutzabdeckungen für die Motor-, Netz- und DC-Anschlüsse müssen
innerhalb des IP20-Gehäuses installiert werden, um die Schutzart IP20 zu gewährleisten. Wenn Stecker
und Klemmenabdeckungen nicht installiert sind, gilt die Schutzart IP00.
B
Allgemeine Hinweise zur mechanischen Installation
WARNUNG
C
AJ402315027937de-000402 / 130R1239
4.2.7.1
