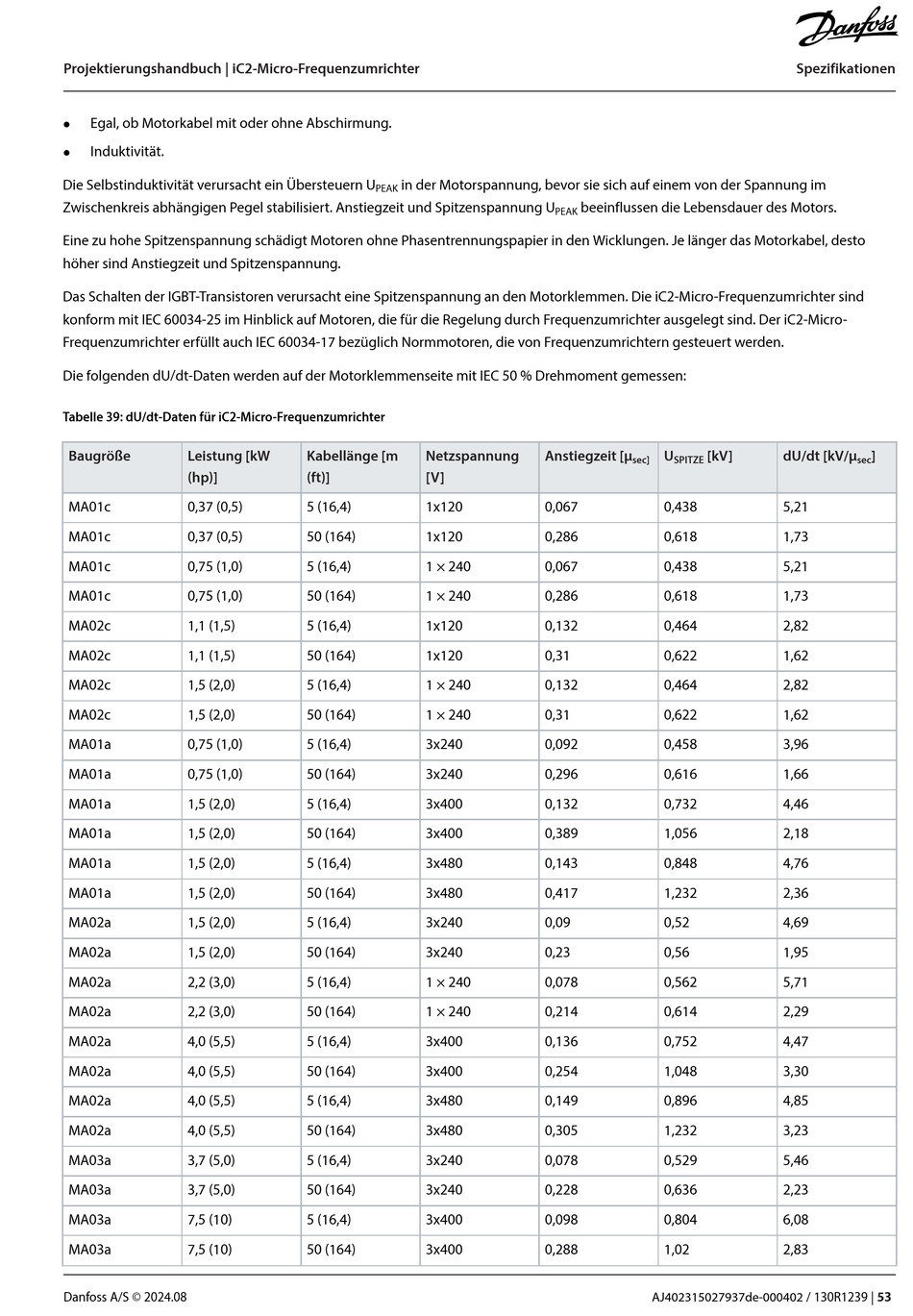

Danfoss iC2-Micro Projektierungshandbuch Seite 53

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Egal, ob Motorkabel mit oder ohne Abschirmung.
l
Induktivität.
l
Die Selbstinduktivität verursacht ein Übersteuern U
Zwischenkreis abhängigen Pegel stabilisiert. Anstiegzeit und Spitzenspannung U
Eine zu hohe Spitzenspannung schädigt Motoren ohne Phasentrennungspapier in den Wicklungen. Je länger das Motorkabel, desto
höher sind Anstiegzeit und Spitzenspannung.
Das Schalten der IGBT-Transistoren verursacht eine Spitzenspannung an den Motorklemmen. Die iC2-Micro-Frequenzumrichter sind
konform mit IEC 60034-25 im Hinblick auf Motoren, die für die Regelung durch Frequenzumrichter ausgelegt sind. Der iC2-Micro-
Frequenzumrichter erfüllt auch IEC 60034-17 bezüglich Normmotoren, die von Frequenzumrichtern gesteuert werden.
Die folgenden dU/dt-Daten werden auf der Motorklemmenseite mit IEC 50 % Drehmoment gemessen:
Tabelle 39: dU/dt-Daten für iC2-Micro-Frequenzumrichter
Baugröße Leistung [kW
(hp)]
MA01c 0,37 (0,5)
MA01c 0,37 (0,5)
MA01c 0,75 (1,0)
MA01c 0,75 (1,0)
MA02c 1,1 (1,5)
MA02c 1,1 (1,5)
MA02c 1,5 (2,0)
MA02c 1,5 (2,0)
MA01a 0,75 (1,0)
MA01a 0,75 (1,0)
MA01a 1,5 (2,0)
MA01a 1,5 (2,0)
MA01a 1,5 (2,0)
MA01a 1,5 (2,0)
MA02a 1,5 (2,0)
MA02a 1,5 (2,0)
MA02a 2,2 (3,0)
MA02a 2,2 (3,0)
MA02a 4,0 (5,5)
MA02a 4,0 (5,5)
MA02a 4,0 (5,5)
MA02a 4,0 (5,5)
MA03a 3,7 (5,0)
MA03a 3,7 (5,0)
MA03a 7,5 (10)
MA03a 7,5 (10)
Danfoss A/S © 2024.08
in der Motorspannung, bevor sie sich auf einem von der Spannung im
PEAK
Kabellänge [m Netzspannung
(ft)] [V]
5 (16,4) 1x120
50 (164) 1x120
5 (16,4) 1 × 240
50 (164) 1 × 240
5 (16,4) 1x120
50 (164) 1x120
5 (16,4) 1 × 240
50 (164) 1 × 240
5 (16,4) 3x240
50 (164) 3x240
5 (16,4) 3x400
50 (164) 3x400
5 (16,4) 3x480
50 (164) 3x480
5 (16,4) 3x240
50 (164) 3x240
5 (16,4) 1 × 240
50 (164) 1 × 240
5 (16,4) 3x400
50 (164) 3x400
5 (16,4) 3x480
50 (164) 3x480
5 (16,4) 3x240
50 (164) 3x240
5 (16,4) 3x400
50 (164) 3x400
beeinflussen die Lebensdauer des Motors.
PEAK
Anstiegzeit [μ U [kV]
sec] SPITZE
0,067 0,438
0,286 0,618
0,067 0,438
0,286 0,618
0,132 0,464
0,31 0,622
0,132 0,464
0,31 0,622
0,092 0,458
0,296 0,616
0,132 0,732
0,389 1,056
0,143 0,848
0,417 1,232
0,09 0,52
0,23 0,56
0,078 0,562
0,214 0,614
0,136 0,752
0,254 1,048
0,149 0,896
0,305 1,232
0,078 0,529
0,228 0,636
0,098 0,804
0,288 1,02
AJ402315027937de-000402 / 130R1239 |
Spezifikationen
dU/dt [kV/μ ]
sec
5,21
1,73
5,21
1,73
2,82
1,62
2,82
1,62
3,96
1,66
4,46
2,18
4,76
2,36
4,69
1,95
5,71
2,29
4,47
3,30
4,85
3,23
5,46
2,23
6,08
2,83
53
