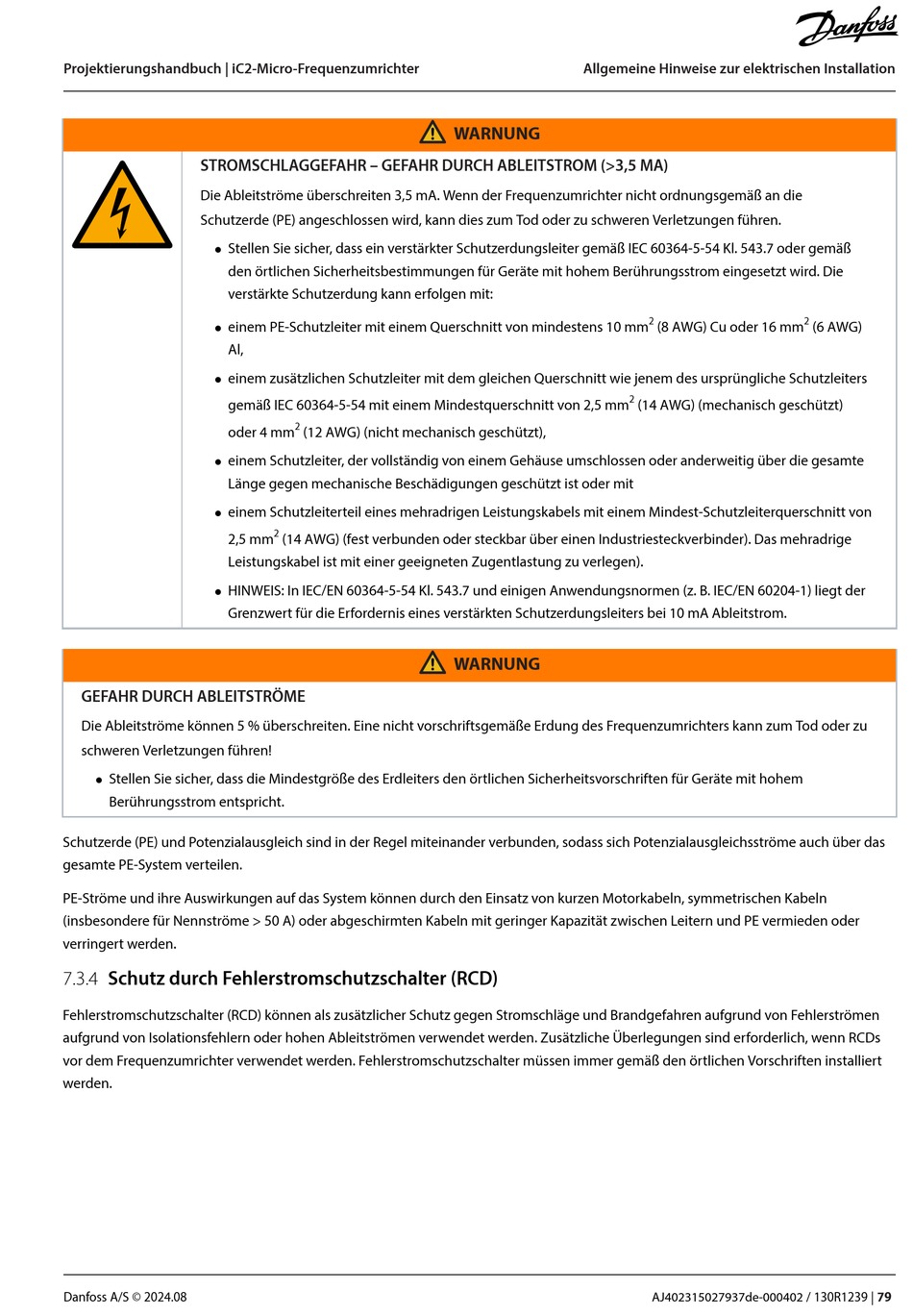

Danfoss iC2-Micro Projektierungshandbuch Seite 79

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
STROMSCHLAGGEFAHR – GEFAHR DURCH ABLEITSTROM (>3,5 MA)
Die Ableitströme überschreiten 3,5 mA. Wenn der Frequenzumrichter nicht ordnungsgemäß an die
Schutzerde (PE) angeschlossen wird, kann dies zum Tod oder zu schweren Verletzungen führen.
Stellen Sie sicher, dass ein verstärkter Schutzerdungsleiter gemäß IEC 60364-5-54 Kl. 543.7 oder gemäß
l
den örtlichen Sicherheitsbestimmungen für Geräte mit hohem Berührungsstrom eingesetzt wird. Die
verstärkte Schutzerdung kann erfolgen mit:
einem PE-Schutzleiter mit einem Querschnitt von mindestens 10 mm
l
Al,
einem zusätzlichen Schutzleiter mit dem gleichen Querschnitt wie jenem des ursprüngliche Schutzleiters
l
gemäß IEC 60364-5-54 mit einem Mindestquerschnitt von 2,5 mm
oder 4 mm
einem Schutzleiter, der vollständig von einem Gehäuse umschlossen oder anderweitig über die gesamte
l
Länge gegen mechanische Beschädigungen geschützt ist oder mit
einem Schutzleiterteil eines mehradrigen Leistungskabels mit einem Mindest-Schutzleiterquerschnitt von
l
2,5 mm
Leistungskabel ist mit einer geeigneten Zugentlastung zu verlegen).
HINWEIS: In IEC/EN 60364-5-54 Kl. 543.7 und einigen Anwendungsnormen (z. B. IEC/EN 60204-1) liegt der
l
Grenzwert für die Erfordernis eines verstärkten Schutzerdungsleiters bei 10 mA Ableitstrom.
GEFAHR DURCH ABLEITSTRÖME
Die Ableitströme können 5 % überschreiten. Eine nicht vorschriftsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu
schweren Verletzungen führen!
Stellen Sie sicher, dass die Mindestgröße des Erdleiters den örtlichen Sicherheitsvorschriften für Geräte mit hohem
l
Berührungsstrom entspricht.
Schutzerde (PE) und Potenzialausgleich sind in der Regel miteinander verbunden, sodass sich Potenzialausgleichsströme auch über das
gesamte PE-System verteilen.
PE-Ströme und ihre Auswirkungen auf das System können durch den Einsatz von kurzen Motorkabeln, symmetrischen Kabeln
(insbesondere für Nennströme > 50 A) oder abgeschirmten Kabeln mit geringer Kapazität zwischen Leitern und PE vermieden oder
verringert werden.
7.3.4 Schutz durch Fehlerstromschutzschalter (RCD)
Fehlerstromschutzschalter (RCD) können als zusätzlicher Schutz gegen Stromschläge und Brandgefahren aufgrund von Fehlerströmen
aufgrund von Isolationsfehlern oder hohen Ableitströmen verwendet werden. Zusätzliche Überlegungen sind erforderlich, wenn RCDs
vor dem Frequenzumrichter verwendet werden. Fehlerstromschutzschalter müssen immer gemäß den örtlichen Vorschriften installiert
werden.
Danfoss A/S © 2024.08
2
(12 AWG) (nicht mechanisch geschützt),
2
(14 AWG) (fest verbunden oder steckbar über einen Industriesteckverbinder). Das mehradrige
Allgemeine Hinweise zur elektrischen Installation
WARNUNG
WARNUNG
2
(8 AWG) Cu oder 16 mm
2
(14 AWG) (mechanisch geschützt)
AJ402315027937de-000402 / 130R1239 |
2
(6 AWG)
