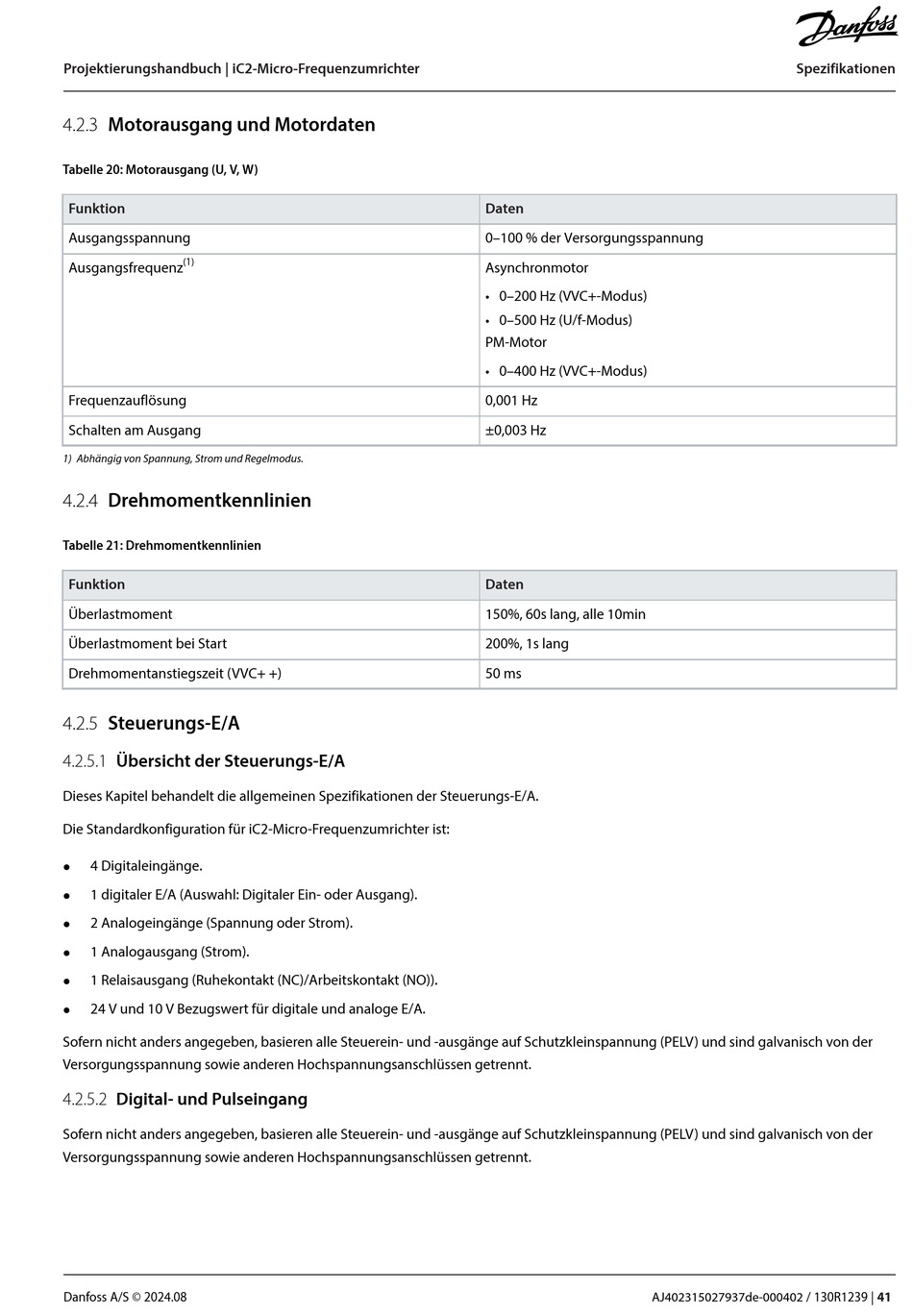

Danfoss iC2-Micro Projektierungshandbuch Seite 41

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
4.2.3 Motorausgang und Motordaten
Tabelle 20: Motorausgang (U, V, W)
Funktion
Ausgangsspannung
(1)
Ausgangsfrequenz
Frequenzauflösung
Schalten am Ausgang
1) Abhängig von Spannung, Strom und Regelmodus.
4.2.4 Drehmomentkennlinien
Tabelle 21: Drehmomentkennlinien
Funktion
Überlastmoment
Überlastmoment bei Start
Drehmomentanstiegszeit (VVC+ +)
4.2.5 Steuerungs-E/A
4.2.5.1 Übersicht der Steuerungs-E/A
Dieses Kapitel behandelt die allgemeinen Spezifikationen der Steuerungs-E/A.
Die Standardkonfiguration für iC2-Micro-Frequenzumrichter ist:
4 Digitaleingänge.
l
1 digitaler E/A (Auswahl: Digitaler Ein- oder Ausgang).
l
2 Analogeingänge (Spannung oder Strom).
l
1 Analogausgang (Strom).
l
1 Relaisausgang (Ruhekontakt (NC)/Arbeitskontakt (NO)).
l
24 V und 10 V Bezugswert für digitale und analoge E/A.
l
Sofern nicht anders angegeben, basieren alle Steuerein- und -ausgänge auf Schutzkleinspannung (PELV) und sind galvanisch von der
Versorgungsspannung sowie anderen Hochspannungsanschlüssen getrennt.
4.2.5.2 Digital- und Pulseingang
Sofern nicht anders angegeben, basieren alle Steuerein- und -ausgänge auf Schutzkleinspannung (PELV) und sind galvanisch von der
Versorgungsspannung sowie anderen Hochspannungsanschlüssen getrennt.
Danfoss A/S © 2024.08
Daten
0–100 % der Versorgungsspannung
Asynchronmotor
• 0–200 Hz (VVC+-Modus)
• 0–500 Hz (U/f-Modus)
PM-Motor
• 0–400 Hz (VVC+-Modus)
0,001 Hz
±0,003 Hz
Daten
150%, 60s lang, alle 10min
200%, 1s lang
50 ms
AJ402315027937de-000402 / 130R1239 |
Spezifikationen
41
