Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Die ETR-Funktion erfüllt die relevanten Anforderungen von UL 61800-5-1, einschließlich der Anforderung bezüglich thermischer
Sicherung, und gewährleistet ein Schutzniveau der Klasse 20.
Bei ETR handelt es sich um eine elektronische Funktion, die anhand interner Messungen ein Bimetallrelais simuliert. Die Kennlinie wird in
gezeigt.
t [s]
2000
1000
600
500
400
300
200
100
60
50
40
30
20
10
1.0 1.2 1.4 1.6

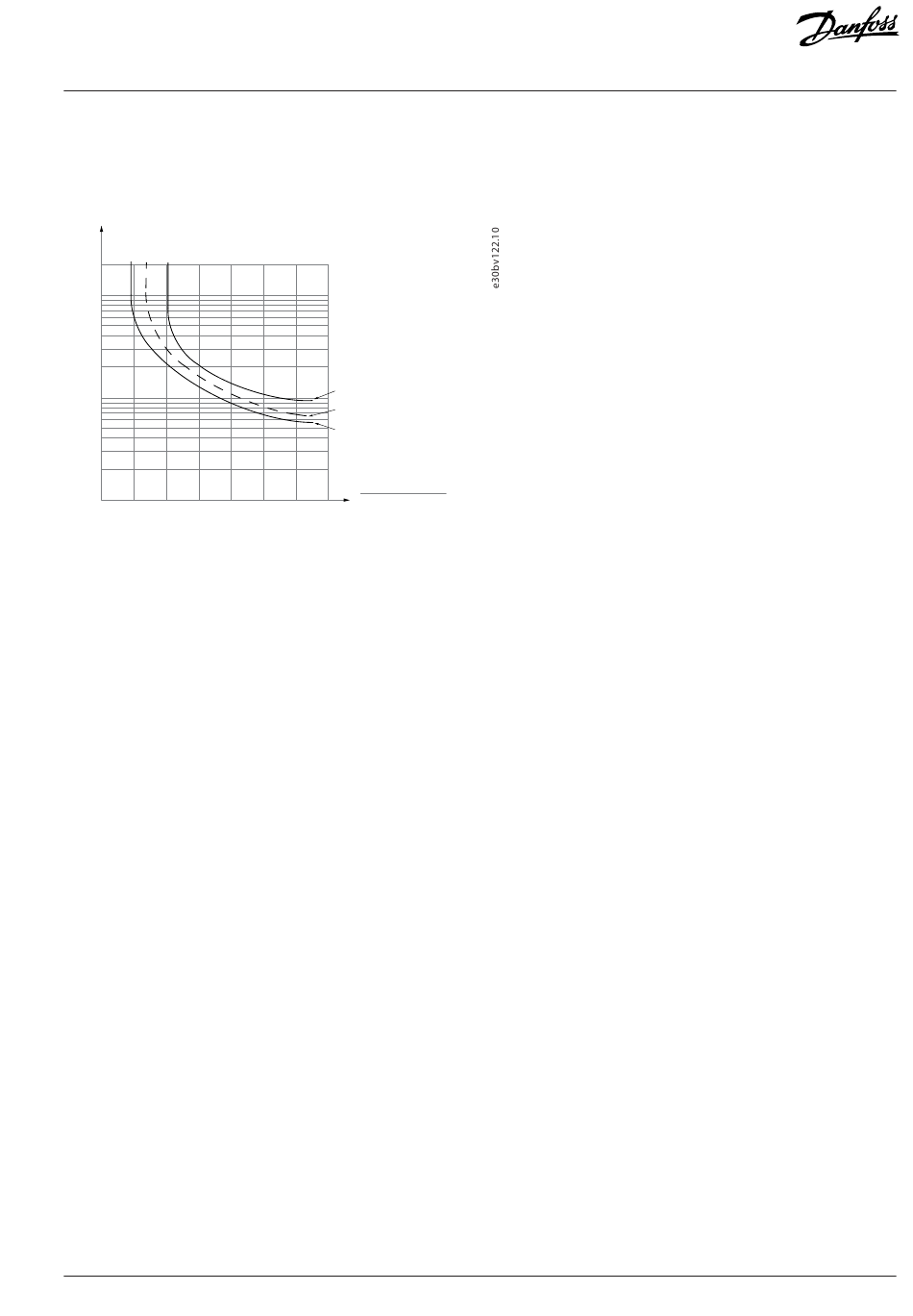

Abbildung 45: ETR
Die X-Achse zeigt das Verhältnis zwischen I
Frequenzumrichter abschaltet. Die Kurven zeigen das Verhalten der Nenndrehzahl bei Nenndrehzahl × 2 und Nenndrehzahl × 0,2. Bei
geringerer Drehzahl schaltet das ETR aufgrund einer geringeren Kühlung des Motors schon bei geringerer Wärmeentwicklung ab. So
wird der Motor auch in niedrigen Drehzahlbereichen vor Überhitzung geschützt. Die ETR-Funktion berechnet die Motortemperatur
anhand der Istwerte von Strom und Drehzahl. Sie können die berechnete Temperatur als Anzeigeparameter im Parameter P 4.1.5
Thermische Belastung des Motors ablesen.
Extern angeschlossene Sensoren
Die Überwachung kann über Analogeingänge oder Digitaleingänge auf der E/A-Karte oder mit optionalen Funktionserweiterungen
erfolgen. Die Fühler müssen entweder doppelt isoliert sein oder über eine verstärkte Isolierung zwischen Motor und Antriebssteuerung
verfügen.
Über den Analogeingang kann die Temperatur mit externen Sensoren gemessen werden.
Die Verwendung eines Digitaleingangs ermöglicht die Überwachung mit einem PTC-Sensor. Der PTC muss von 24 V DC an den
Digitaleingang angeschlossen werden.
Weitere Informationen zum Konfigurieren der Funktionen finden Sie in der Anwendungsanleitung.
7.8 Extreme Betriebszustände
Kurzschluss (Motorphase zu Phase)
Der Frequenzumrichter ist durch seine Strommessung in jeder der 3 Motorphasen oder im DC-Zwischenkreis gegen Kurzschlüsse
geschützt. Ein Kurzschluss zwischen zwei Ausgangsphasen bewirkt einen Überstrom im Frequenzumrichter. Der Frequenzumrichter wird
einzeln abgeschaltet, wenn der Kurzschlussstrom den zulässigen Wert (Fehler 16, Kurzschluss) überschreitet.
Schalten am Ausgang
Das Schalten am Ausgang zwischen Motor und Frequenzumrichter ist uneingeschränkt zulässig und beschädigt den Frequenzumrichter
nicht. Es können allerdings Fehlermeldungen auftreten.
Danfoss A/S © 2024.08
f = 2 x f
OUT M,N
= 1 x f
f
M,N
OUT
f = 0.2 x f
OUT M,N
I
M
I (P 4.2.2.3)
1.8 2.0
M,N
und I
motor motor Nennwert
Allgemeine Hinweise zur elektrischen Installation
(P 4.2.2.4)
. Die Y-Achse zeigt die Zeit in Sekunden, bevor ETR eingreift und den
