Projektierungshandbuch | iC2-Micro-Frequenzumrichter
5 Außenabmessungen
5.1 Baugrößen und Abmessungen IP20/Open Type
C

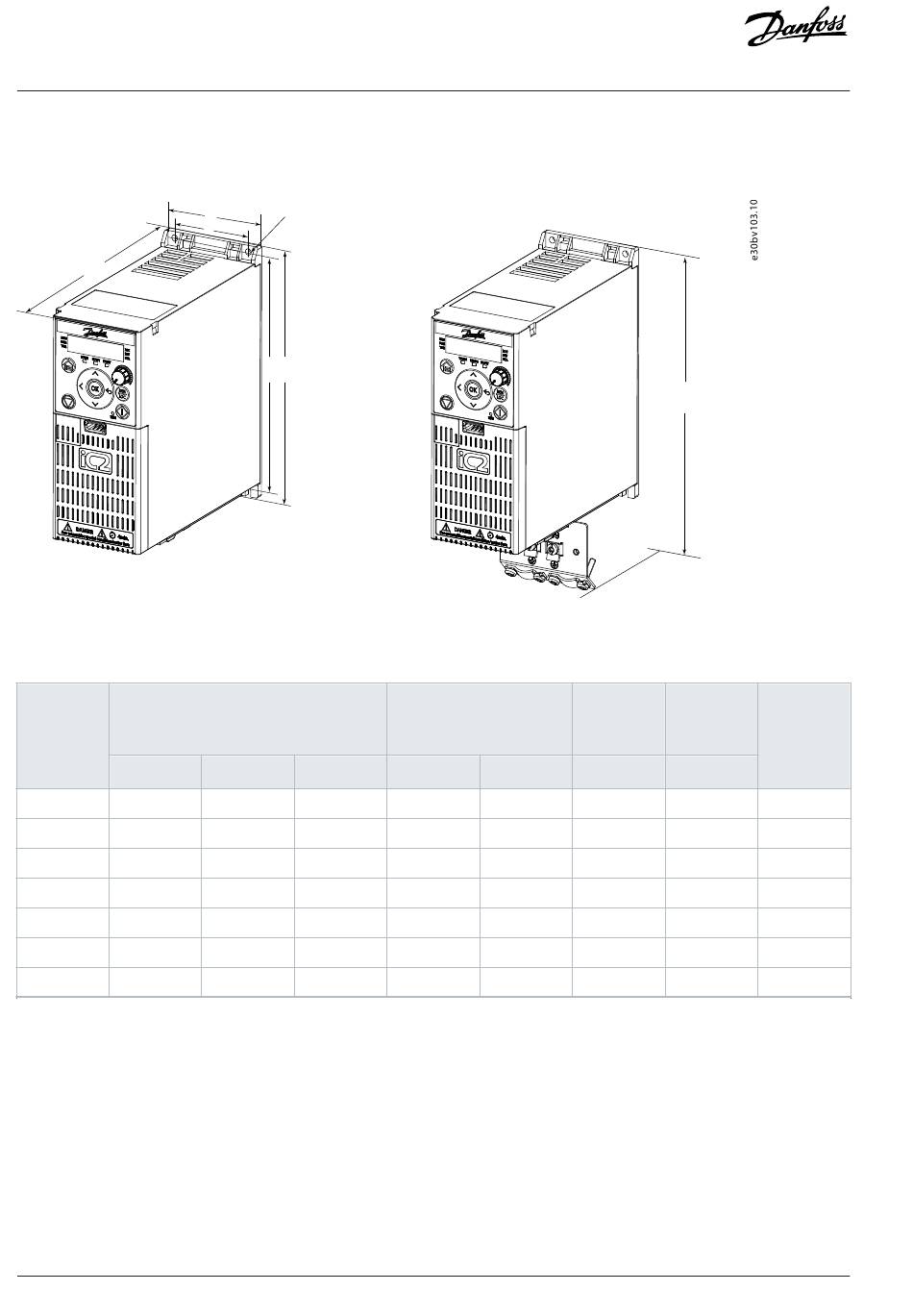

Abbildung 27: Baugrößen und Abmessungen IP20/Open Type
Tabelle 40: Baugrößen und Abmessungen IP20/Open Type
Gehäuse Höhe [mm (in)]
A
MA01c 150 (5,9)
MA02c 176 (6,9)
MA01a 150 (5,9)
MA02a 186 (7,3)
MA03a 238,5 (9,4)
MA04a 292 (11,5)
MA05a 335 (13,2)
1) Das Potenziometer an der LCP-Bedieneinheit ragt 6,5 mm (0,26 in) über den Frequenzumrichter hinaus.
2) Ohne Abschirmblech.
3) Mit Abschirmblech.
58 | Danfoss A/S © 2024.08
Ø D
B
b
a A
a
(3)
A1
216 (8,5) 140,4 (5,5)
232,2 (9,1) 150,5 (5,9)
202,5 (8,0) 140,4 (5,5)
240 (9,4) 176,4 (6,9)
291 (11,5) 226 (8,9)
365,5 (14,4) 272,4 (10,7)
396,5 (15,6) 315 (12,4)
Breite [mm (in)]
B b
70 (2,8) 55 (2,2)
75 (3,0) 59 (2,3)
70 (2,8) 55 (2,2)
75 (3,0) 59 (2,3)
90 (3,5) 69 (2,7)
125 (4,9) 97 (3,8)
165 (6,5) 140 (5,5)
Außenabmessungen
A1
Tiefe [mm Befestigung
sbohrungen
(1)
(in)]
[mm (in)]
C D
143 (5,6) 4,5 (0,18)
157 (6,2) 4,5 (0,18)
158 (6,2) 4,5 (0,18)
175 (6,9) 4,5 (0,18)
200 (7,9) 5,5 (0,22)
244,5 (9,6) 7,0 (0,28)
248 (9,8) 7,0 (0,28)
AJ402315027937de-000402 / 130R1239
Höchstgewi
cht [kg
(2)
(lb)]
1,0 (2,4)
1,3 (2,9)
1,1 (2,4)
1,6 (3,5)
3,0 (6,6)
6,0 (13,2)
9,5 (20,9)
