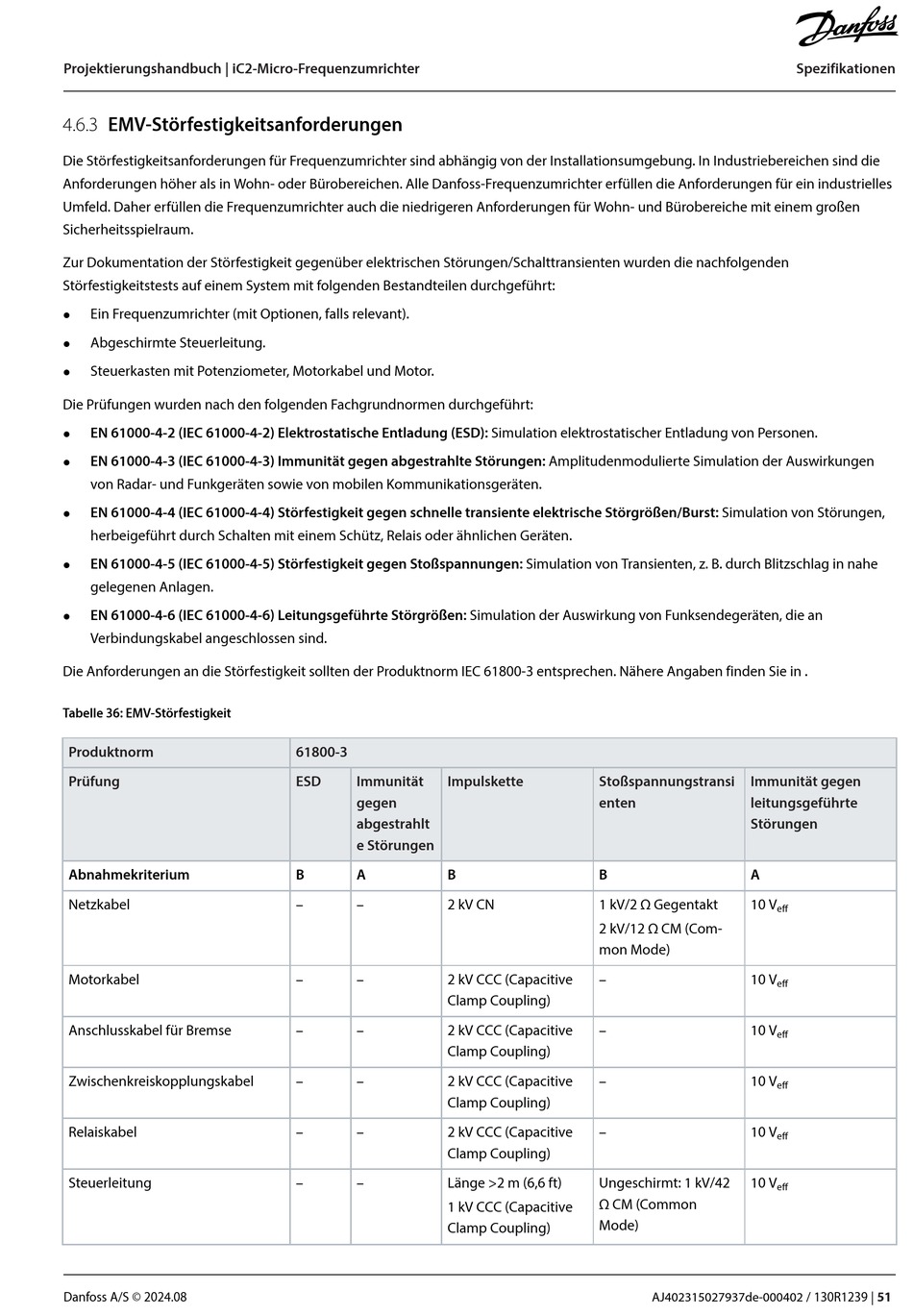

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
4.6.3 EMV-Störfestigkeitsanforderungen
Die Störfestigkeitsanforderungen für Frequenzumrichter sind abhängig von der Installationsumgebung. In Industriebereichen sind die
Anforderungen höher als in Wohn- oder Bürobereichen. Alle Danfoss-Frequenzumrichter erfüllen die Anforderungen für ein industrielles
Umfeld. Daher erfüllen die Frequenzumrichter auch die niedrigeren Anforderungen für Wohn- und Bürobereiche mit einem großen
Sicherheitsspielraum.
Zur Dokumentation der Störfestigkeit gegenüber elektrischen Störungen/Schalttransienten wurden die nachfolgenden
Störfestigkeitstests auf einem System mit folgenden Bestandteilen durchgeführt:
Ein Frequenzumrichter (mit Optionen, falls relevant).
l
Abgeschirmte Steuerleitung.
l
Steuerkasten mit Potenziometer, Motorkabel und Motor.
l
Die Prüfungen wurden nach den folgenden Fachgrundnormen durchgeführt:
EN 61000-4-2 (IEC 61000-4-2) Elektrostatische Entladung (ESD): Simulation elektrostatischer Entladung von Personen.
l
EN 61000-4-3 (IEC 61000-4-3) Immunität gegen abgestrahlte Störungen: Amplitudenmodulierte Simulation der Auswirkungen
l
von Radar- und Funkgeräten sowie von mobilen Kommunikationsgeräten.
EN 61000-4-4 (IEC 61000-4-4) Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst: Simulation von Störungen,
l
herbeigeführt durch Schalten mit einem Schütz, Relais oder ähnlichen Geräten.
EN 61000-4-5 (IEC 61000-4-5) Störfestigkeit gegen Stoßspannungen: Simulation von Transienten, z. B. durch Blitzschlag in nahe
l
gelegenen Anlagen.
EN 61000-4-6 (IEC 61000-4-6) Leitungsgeführte Störgrößen: Simulation der Auswirkung von Funksendegeräten, die an
l
Verbindungskabel angeschlossen sind.
Die Anforderungen an die Störfestigkeit sollten der Produktnorm IEC 61800-3 entsprechen. Nähere Angaben finden Sie in .
Tabelle 36: EMV-Störfestigkeit
Produktnorm
Prüfung
Abnahmekriterium
Netzkabel
Motorkabel
Anschlusskabel für Bremse
Zwischenkreiskopplungskabel
Relaiskabel
Steuerleitung
Danfoss A/S © 2024.08
61800-3
ESD Immunität Impulskette
gegen
abgestrahlt
e Störungen
B A B
– – 2 kV CN
– – 2 kV CCC (Capacitive
Clamp Coupling)
– – 2 kV CCC (Capacitive
Clamp Coupling)
– – 2 kV CCC (Capacitive
Clamp Coupling)
– – 2 kV CCC (Capacitive
Clamp Coupling)
– – Länge >2 m (6,6 ft)
1 kV CCC (Capacitive
Clamp Coupling)
Stoßspannungstransi Immunität gegen
enten leitungsgeführte
Störungen
B A
1 kV/2 Ω Gegentakt 10 V
2 kV/12 Ω CM (Com-
mon Mode)
– 10 V
– 10 V
– 10 V
– 10 V
Ungeschirmt: 1 kV/42 10 V
Ω CM (Common
Mode)
AJ402315027937de-000402 / 130R1239 |
Spezifikationen
eff
eff
eff
eff
eff
eff
