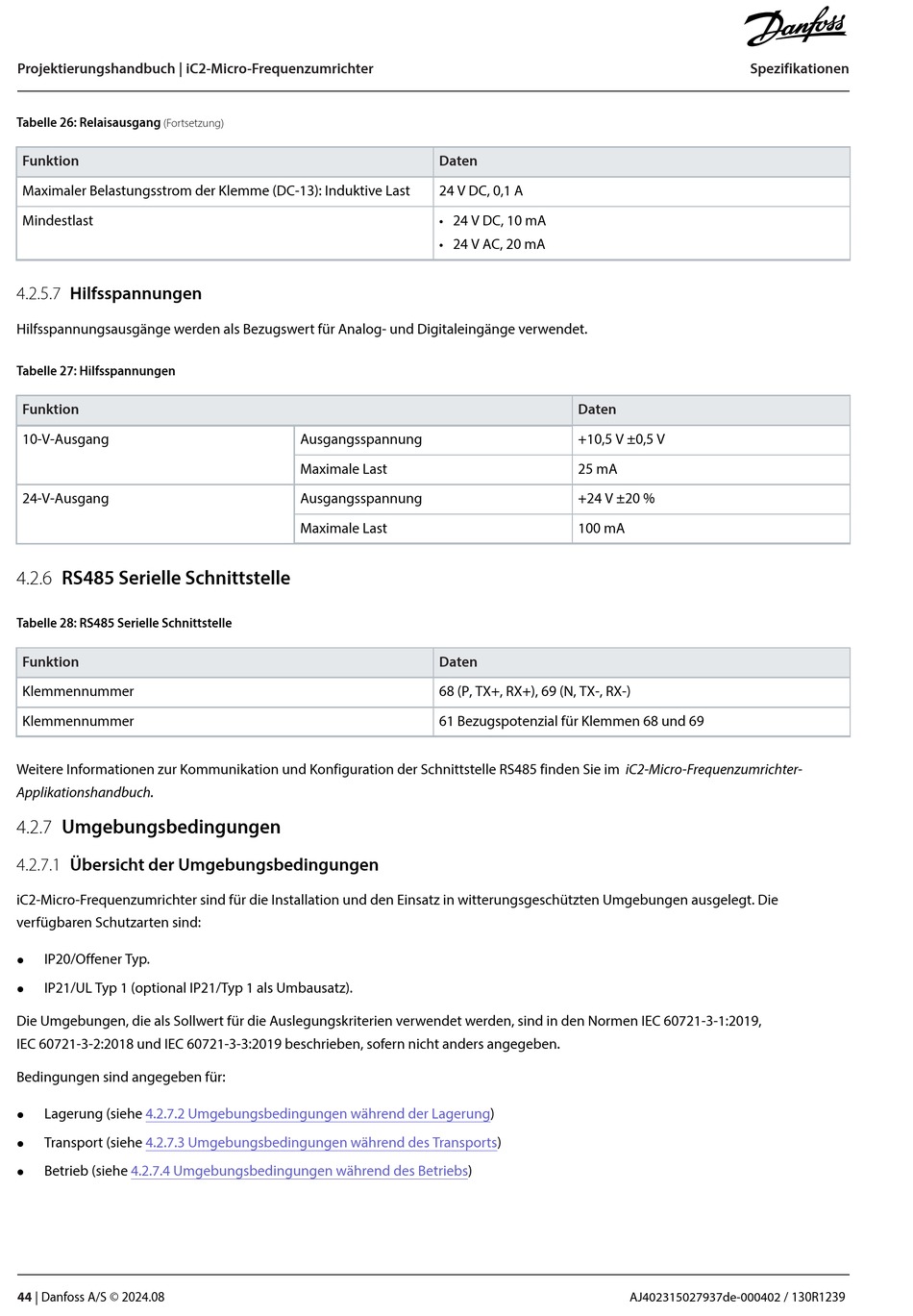

Danfoss iC2-Micro Projektierungshandbuch Seite 44

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 26: Relaisausgang
(Fortsetzung)
Funktion
Maximaler Belastungsstrom der Klemme (DC-13): Induktive Last
Mindestlast
4.2.5.7 Hilfsspannungen
Hilfsspannungsausgänge werden als Bezugswert für Analog- und Digitaleingänge verwendet.
Tabelle 27: Hilfsspannungen
Funktion
10-V-Ausgang
24-V-Ausgang
4.2.6 RS485 Serielle Schnittstelle
Tabelle 28: RS485 Serielle Schnittstelle
Funktion
Klemmennummer
Klemmennummer
Weitere Informationen zur Kommunikation und Konfiguration der Schnittstelle RS485 finden Sie im iC2-Micro-Frequenzumrichter-
Applikationshandbuch.
4.2.7 Umgebungsbedingungen
4.2.7.1 Übersicht der Umgebungsbedingungen
iC2-Micro-Frequenzumrichter sind für die Installation und den Einsatz in witterungsgeschützten Umgebungen ausgelegt. Die
verfügbaren Schutzarten sind:
IP20/Offener Typ.
l
IP21/UL Typ 1 (optional IP21/Typ 1 als Umbausatz).
l
Die Umgebungen, die als Sollwert für die Auslegungskriterien verwendet werden, sind in den Normen IEC 60721-3-1:2019,
IEC 60721-3-2:2018 und IEC 60721-3-3:2019 beschrieben, sofern nicht anders angegeben.
Bedingungen sind angegeben für:
Lagerung (siehe 4.2.7.2 Umgebungsbedingungen während der
l
Transport (siehe 4.2.7.3 Umgebungsbedingungen während des
l
Betrieb (siehe 4.2.7.4 Umgebungsbedingungen während des
l
44 | Danfoss A/S © 2024.08
Daten
24 V DC, 0,1 A
• 24 V DC, 10 mA
• 24 V AC, 20 mA
Ausgangsspannung
Maximale Last
Ausgangsspannung
Maximale Last
Daten
68 (P, TX+, RX+), 69 (N, TX-, RX-)
61 Bezugspotenzial für Klemmen 68 und 69
Lagerung)
Transports)
Betriebs)
Daten
+10,5 V ±0,5 V
25 mA
+24 V ±20 %
100 mA
AJ402315027937de-000402 / 130R1239
